5. НАСТРОЙКА МУЛЬТИПЛЕКСОРА
5.1. РАСПОЛОЖЕНИЕ КОЛОДОК DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Колодки DIP переключателей расположены на печатной плате мультиплексора, позиционное обозна-
чение и краткое назначение DIP переключателей указывается на маске печатной платы.

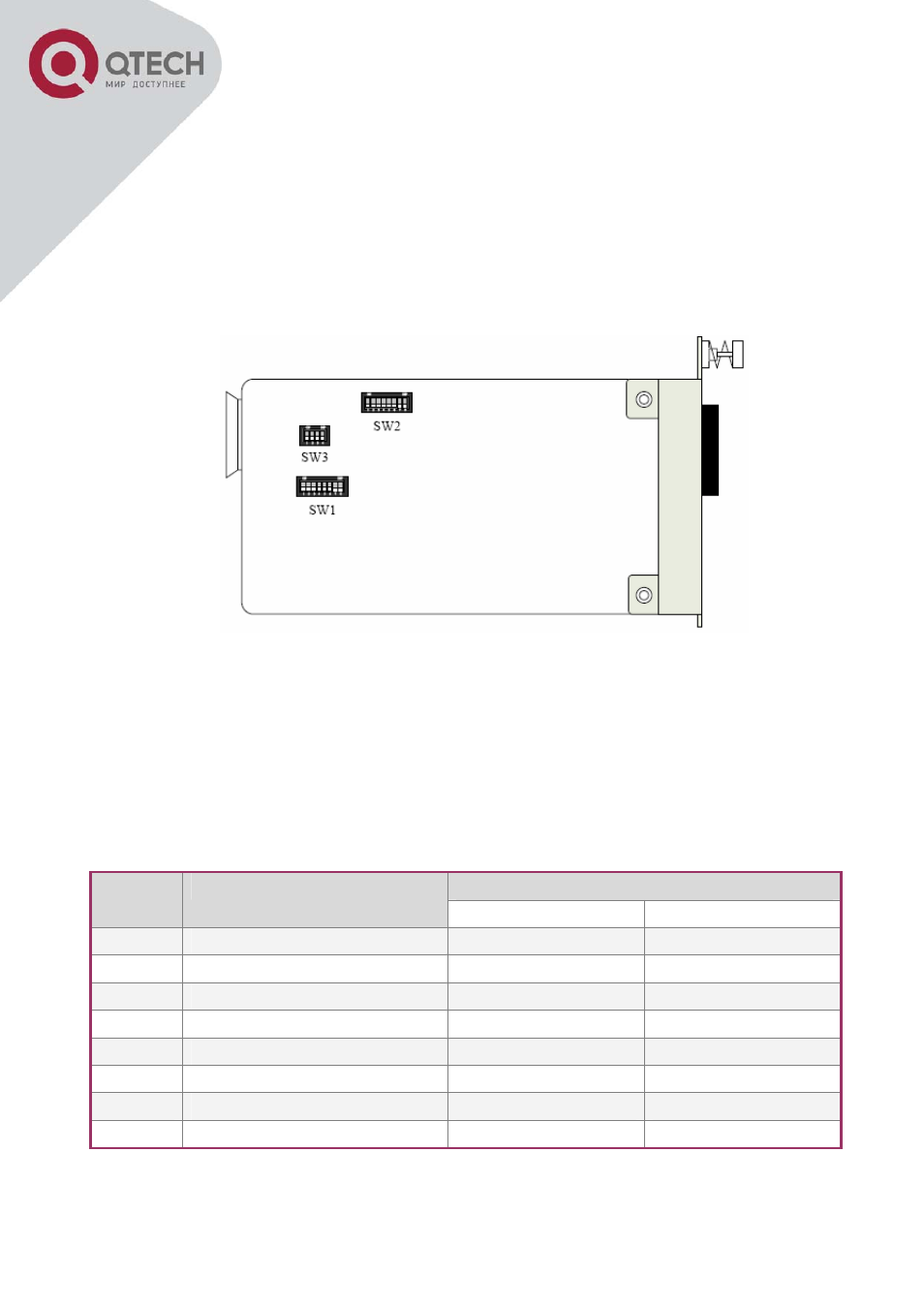

Рисунок 2 – Расположение колодок DIP переключателей на печатной плате мультиплексора
5.2. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
КОЛОДКА SW1
Состояние
Номер бита
Назначение
OFF ON
Бит 1
Установка петли по 1хЕ1
Запрещено
Разрешено
Бит 2
Установка петли по 2хЕ1
Запрещено
Разрешено
Бит 3
Установка петли по 3хЕ1
Запрещено
Разрешено
Бит 4
Установка петли по 4хЕ1
Запрещено
Разрешено
Бит 5
Установка петли по 5хЕ1
Запрещено
Разрешено
Бит 6
Установка петли по 6хЕ1
Запрещено
Разрешено
Бит 7
Установка петли по 7хЕ1
Запрещено
Разрешено
Бит 8
Установка петли по 8хЕ1
Запрещено
Разрешено
