КОЛОДКА SW2
Состояние
Номер бита
Назначение
OFF ON
Бит 1
Выбор типа петли по потоку Е1
Внешняя петля (Рисунок 3)
Внутренняя петля
(Рисунок 4)
Бит 2
ALS (Automatic Laser Shutdown) – авто-
матическое выключение лазера
Запрещено
Разрешено
Бит 3
Fault pass-through – трансляция аварии
с порта на порт
Запрещено
Разрешено
Бит 4
Зарезервирован
Состояние по умолчанию
Бит 5
Зарезервирован
Состояние по умолчанию
Бит 6
Зарезервирован
Состояние по умолчанию
Бит 7
Обновление прошивки
Запрещено
Разрешено
Бит 8
Режим сетевого управления
Автоматическое определе-
ние
Удалённо управляемый

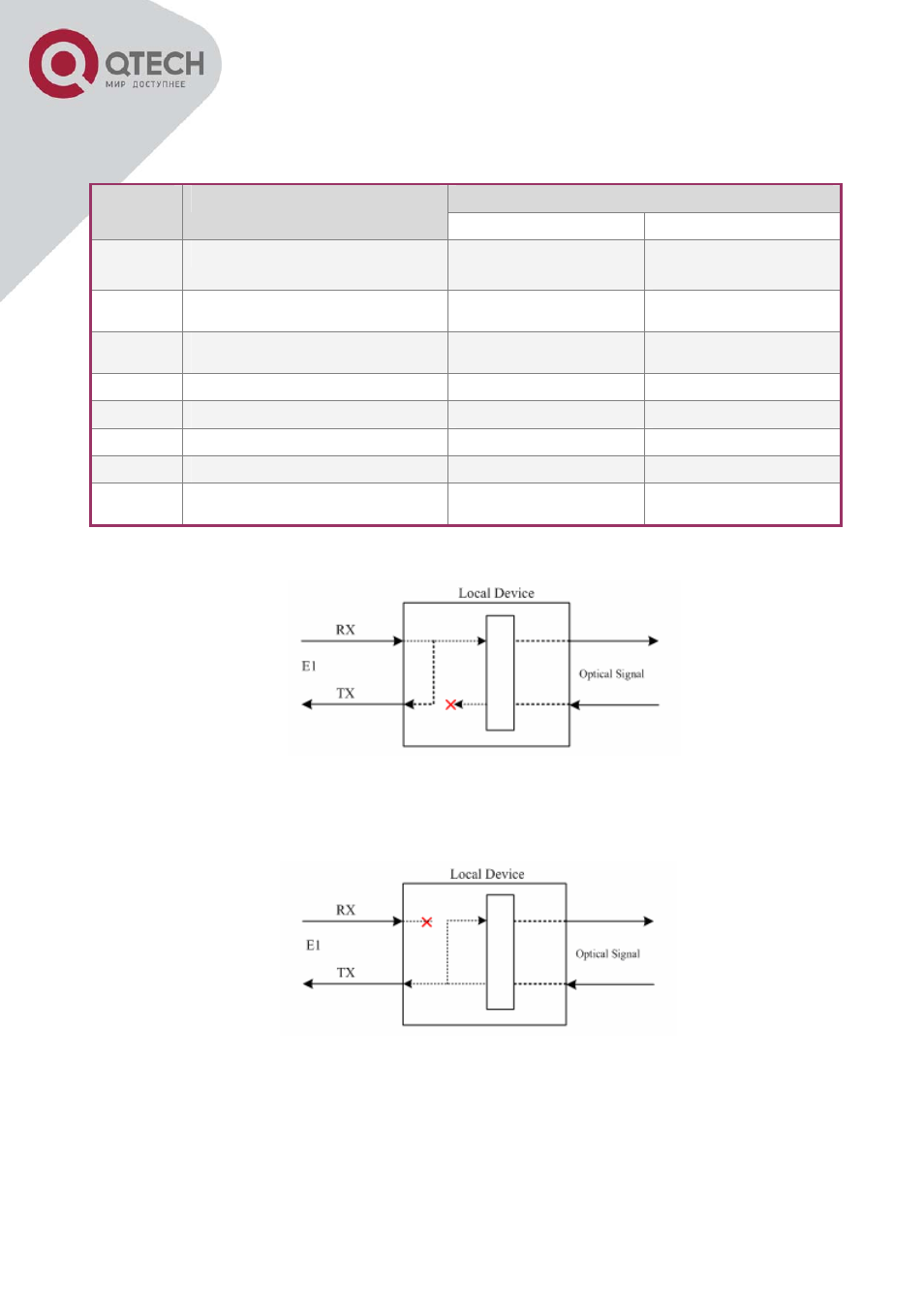

Рисунок 3 – Внешняя петля по потоку Е1
Рисунок 4 – Внутренняя петля по потоку Е1
(входящему в агрегатный поток)
Внимание! По умолчанию все DIP переключатели колодки SW1 предустанов-
ленны в состояние – OFF.
