Поток Е1 инкапсулируется в Ethernet кадры с IP или без IP заголовков. Кадры передаются в Ethernet switch
через MII интерфейс (Media Independent Interface) и далее отправляются через адаптивный порт Uplink.
Ethernet кадры из двух клиентских портов (локальных, в случае их наличия, в зависимости от модели) так-
же отправляются через порт Uplink, но с более низким уровнем приоритета, чем данные потоков E1.
В обратном направлении данные из порта Uplink сортируются в Ethernet switch. Данные кроме Е1 переда-
ются локальным портам Ethernet (в случае их наличия, зависит от модели). Пакеты, содержащие данные
Е1, посылаются в TDM/Packet обработку для того, чтобы повторно собрать оригинальный поток данных и
восстановить синхронизацию E1, которая является основным элементом устройства.
6.2. ВНЕШНИЙ ВИД КОНВЕРТОРА

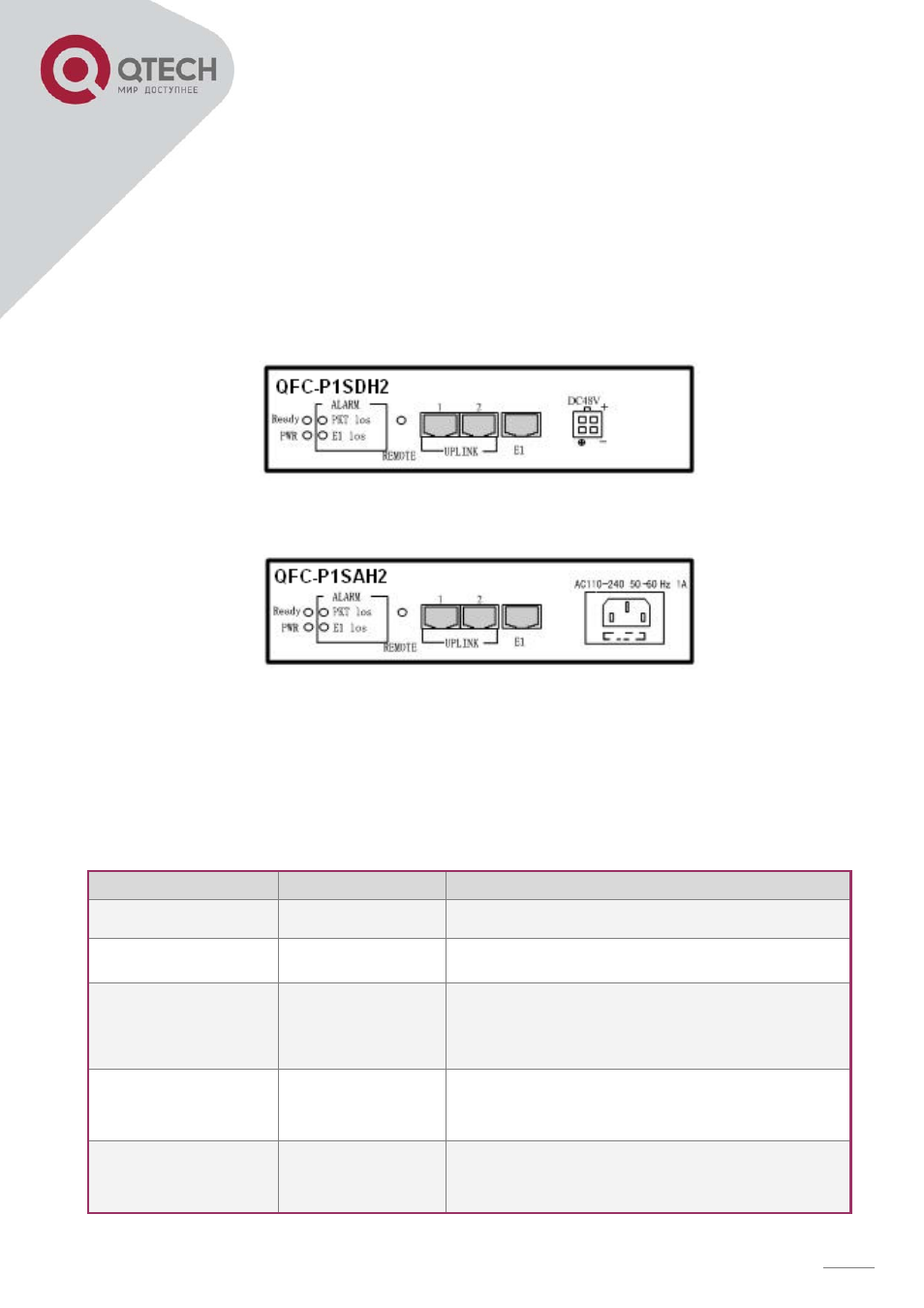

Рисунок 6.2.1. – Фронтальный вид конвертора с питанием -48 В.
Рисунок 6.2.2. – Фронтальный вид конвертора с питанием 220 В.
6.3. ОПИСАНИЕ СВЕТОДИОДНОЙ ИНДИКАЦИИ
Таблица 6.3.1. – Описание индикаторов.
Индикатор
Цвет индикатора
Состояние
Ready
Зеленый
Мигает: Нормальная работа;
Горит или Погашен: инициализация или системный сбой.
PWR
Зеленый
Горит: Питание включено;
Погашен: Питание выключено или системный сбой.
LOS
Красный
Горит: Потеря сигнала на приёме (LOS)
Погашен: Нормальное состояние;
Мигает: Отсутствие сигнала на приёме удаленного конвертора
(AIS).
PKTLOS
Красный
Горит: Потеря кадров с данными Е1;
Погашен: Нормальное состояние;
Мигает: Отсутствие пакетов на приёме.
Link/Act
Зеленый
Горит: Наличие соединение;
Мигает: Обмен данными;
Погашен: Соединение отсутствует.
