+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
11
Таблица 7.1.1. – назначение контактов интерфейса Е1.
№ контакта
1 2 3 4 5 6 7 8
Назначение
Rx+
Rx-
GND
Tx+
Tx-
GND
-
-
7.2. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА UPLINK
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите вни-
мание, что длина кабеля не должна превысить 100 метров.
UPLINK порт конвертора поддерживает функцию Аuto-MDI/MDIX, что позволяет соединять его с другим
сетевым устройством прямым или кроссовым кабелем.
Таблица 7.2.1. – назначение контактов интерфейса Uplink.
№ контакта
1
2 3 4
5 6 7
8
Назначение
Rx+
Rx-
Tx+
GND
GND
Tx-
GND
GND
8. НАСТРОЙКА КОНФИГУРАЦИИ КОНВЕРТОРА.
WEB ИНТЕРФЕЙС
Конвертор управляется через любой Ethernet порт, по умолчанию IP адрес 192.168.1.2 маска
255.255.255.0, Login: root, Password: root. Пароль можно изменить в настройках «Change Password».
8.1. РАЗДЕЛ STATUS
8.1.1. Подраздел Equipment Status

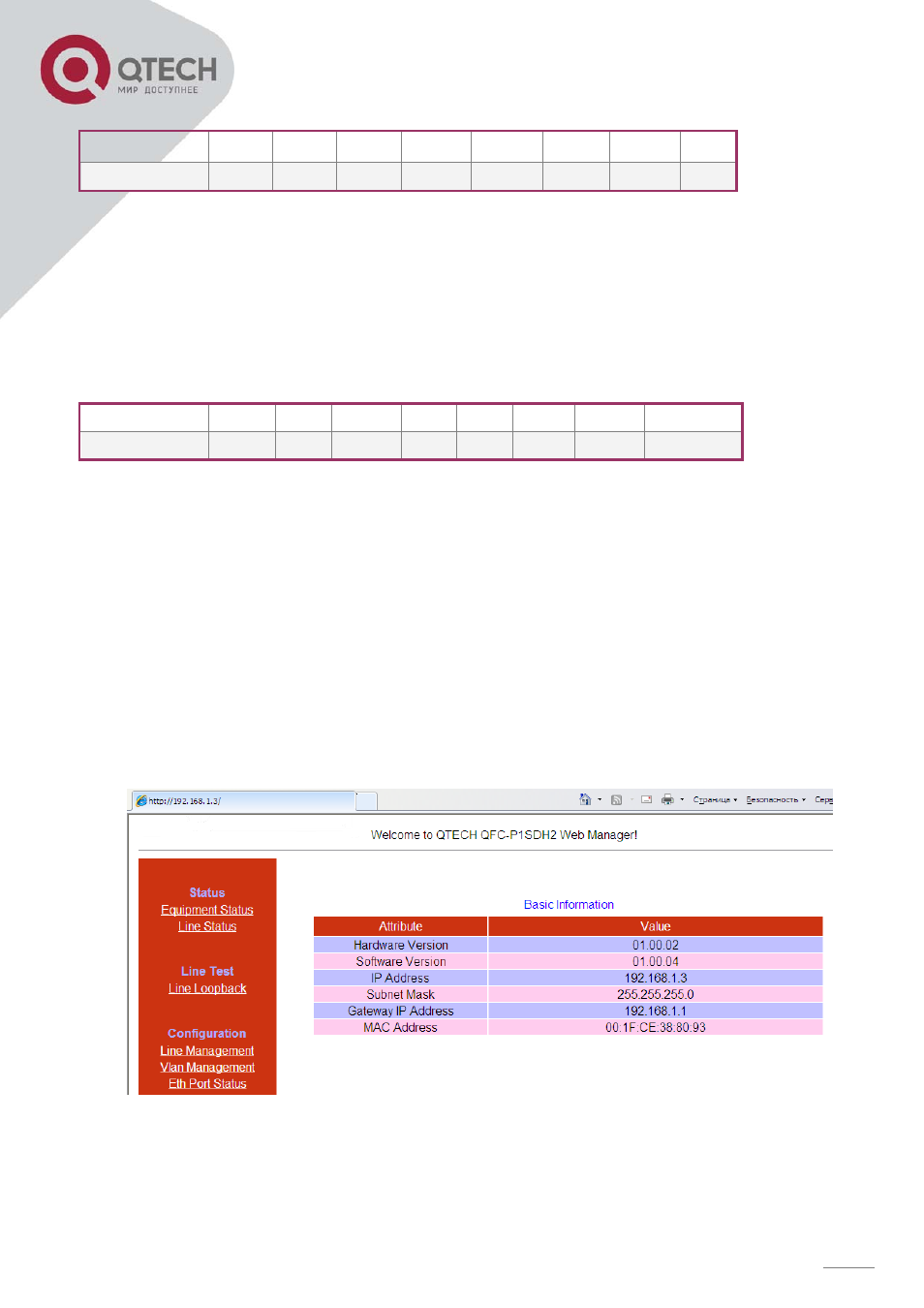

Рисунок 8.1.1.1. – Подраздел Equipment Status.
