10
6.4. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ

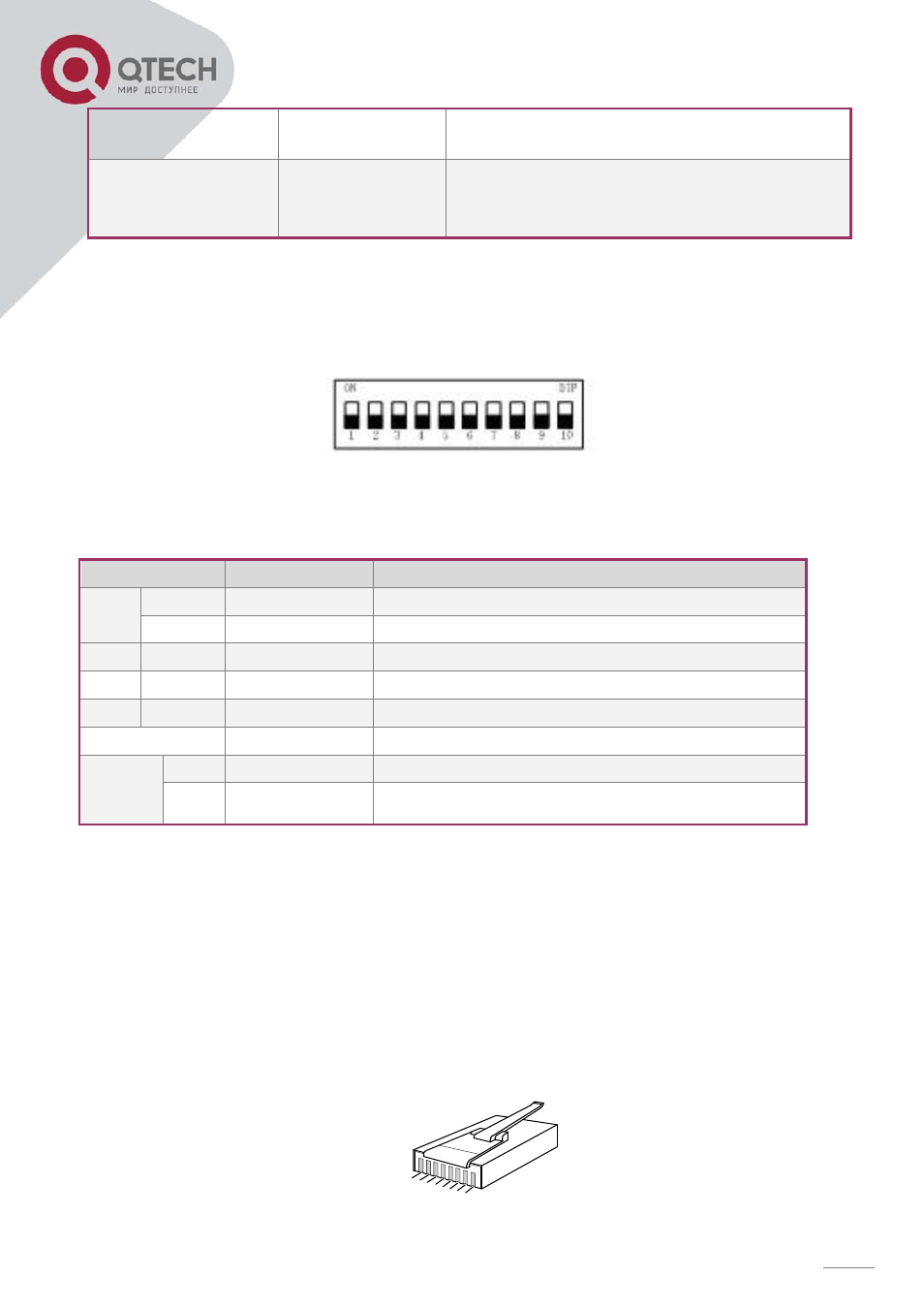

Рисунок 6.4.1. – Колодка DIP переключателей.
Таблица 6.4.1. – Назначение DIP переключателей.
№ DIP
Обозначение
Описание
1
ON
CGND
E1 – 75 Ом, экран кабеля соединён с защитным заземлением.
OFF
OPEN
E1 – 75 Ом, экран кабеля не соединён с защитным заземлением.
2
3
Установка импеданса на интерфейсе Е1
ON OFF
120
Ω
E1: 120 Ом
OFF
ON
75
Ω
E1: 75 Ом
4~9 Reserve
Зарезервировано
10
ON
IP Deflt
Запуск цикла с сервисным IP адресом 192.192.192.192.
OFF
IP normal
Установить текущий IP (установленный для использования в WEB
интерфейсе).
7. ИНСТАЛЛЯЦИЯ КОНВЕРТОРА
7.1. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСОВ Е1
Перед подключением интерфейсов E1 к другим устройствам, уточните тип разъёма, назначение контак-
тов, и волновое сопротивление интерфейса.
8
1
Рисунок 7.1.1. – Нумерация выводов на разъёме RJ-45.
FDX
Зеленый
Горит: Дуплекс;
Погашен: Полудуплекс.
Remote
Зеленый
Горит: Поток локального устройства получает МАС адрес уда-
лённого устройства;
Погашен: Поток локального устройства не получает МАС адрес
удалённого;
