Использование в качестве несущего для инкапсулируе-
мых данных потоков Е1 Ethernet кадра.
Port
1
Индекс интерфейса Е1
Service No
Имя потока
Текстовое имя или описание потока.
Enable
Разрешить работу интерфейса Е1.
По умолчанию: разрешено.
Destination IP
IP адрес удалённого конвертора, на который будет транс-
лироваться поток Е1.
По умолчанию 192.168.1.3.
Timing Mode
Adaptive
Режим восстановления синхросигнала, раздел 5.
По умолчанию режим – Adaptive.
Loop back
Clock
Jitter Buffer
2~120ms
Установка размера джиттер буфера. Диапазон 2~120 мс.
По умолчанию 16 мс.
From remote port
Выбор индекса интерфейса Е1 на удалённом конверторе,
на который будет транслироваться поток.
Для ответного конвертора с одним Е1 = 1, с двумя Е1 = 1-
2, с четырьмя Е1 = 1-4, с восьмью Е1 = 1-8.
8.3.2. Подраздел Vlan Configuration

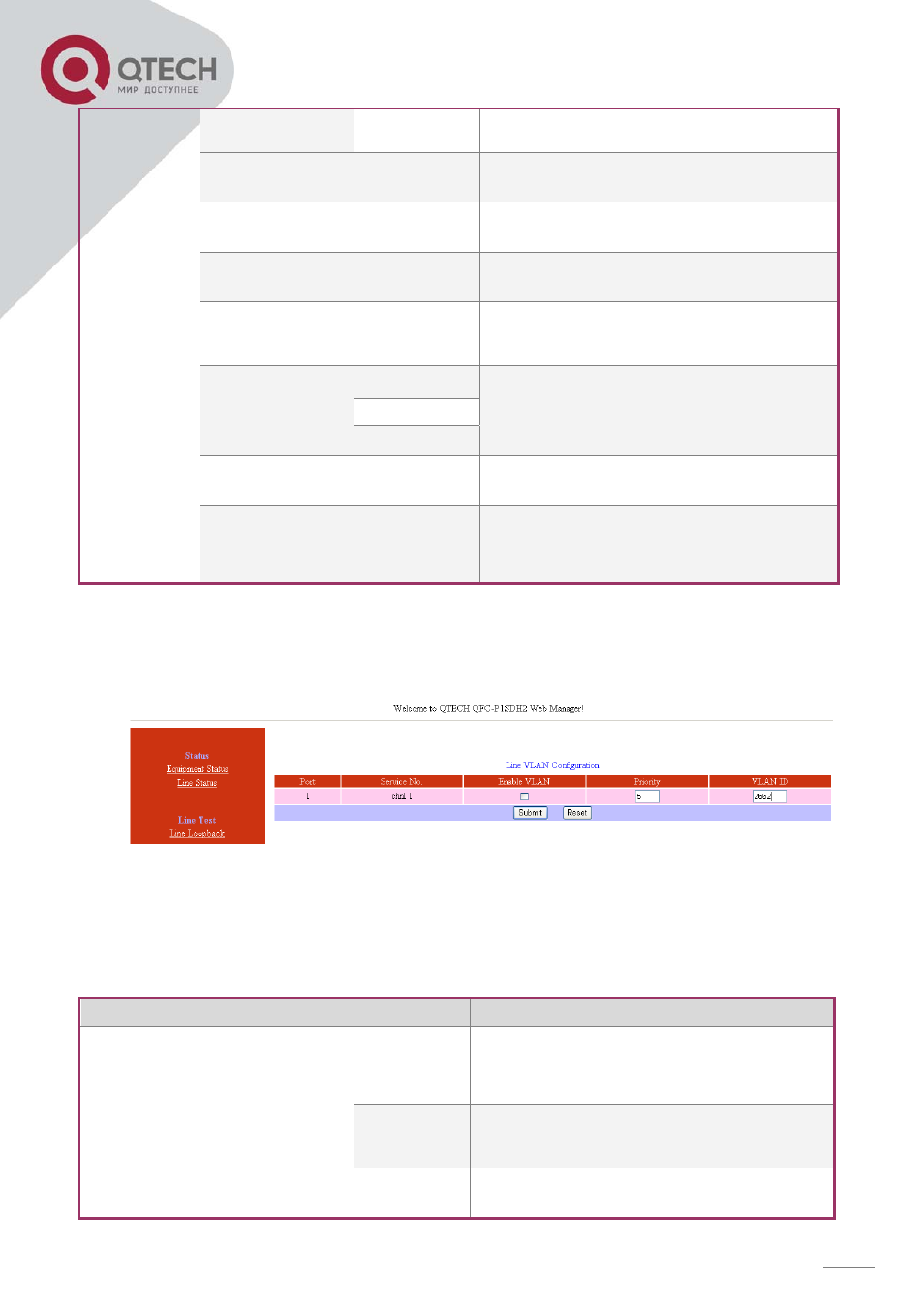

Рисунок 8.3.2.1. – Подраздел Vlan Configuration.
Таблица 8.3.2.1. – Описание полей страницы Vlan Configuration.
Параметры
Назначение
Описание
Настройка
VLAN
E1 VLAN
Configuration
Enable
VLAN
При установке флага разрешается вставка байт отведён-
ных под VLAN ID и приоритезации, для обеспечения QoS
потоков Е1.
По умолчанию режим без тегов VLAN.
Priority
Установка приоритета трафика потока Е1, от 0 до 7, чем
выше индекс, тем выше приоритет.
Предустановленное значение - 5
Van ID
Установка VLAN ID. Диапазон (0-4095).
Предустановленное значение - 2662.
