6
4.2.ТОПОЛОГИЯ ТОЧКА-МУЛЬТИТОЧКА

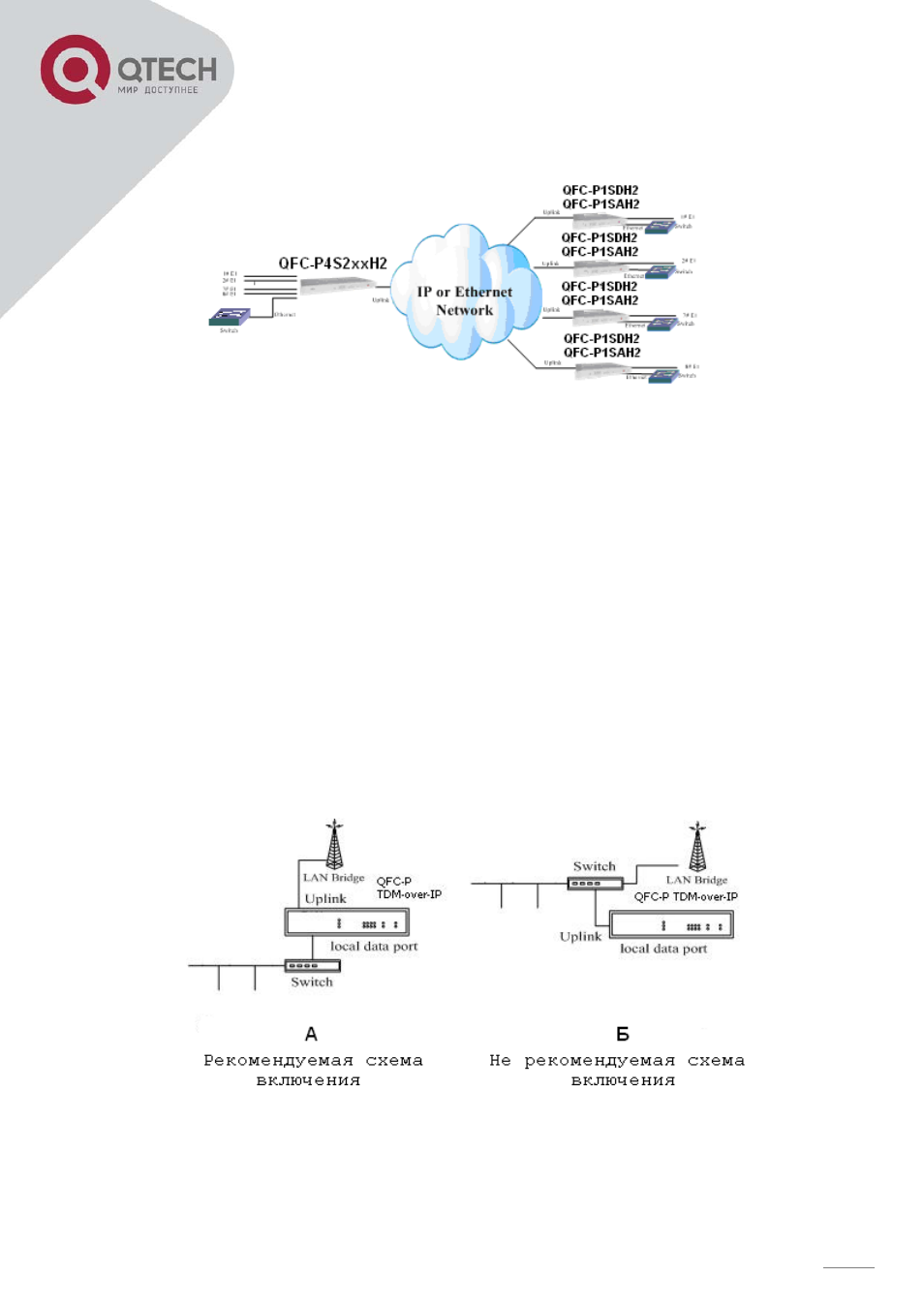

Рисунок 4.2.1. – Топология точка-мультиточка.
На рисунке 4.2.1 представлена топология PTMP, позволяющая агрегировать (от четырёх) и распределять
трафик (на четыре направления), при условии использования в качестве узла агрегации/распределения
конвертора QFC-P4S2xxH2. При использовании в качестве узла агрегации/распределения конвертора
QFC-P8S2xxH2 возможна организация восьми направлений.
4.3. ПЕРЕДАЧА Е1 ПО РАДИОКАНАЛУ
Одна из наиболее широко применяемых схем – передача Е1 по радиоканалу при помощи недорогих уст-
ройств Radio Ethernet ведущих производителей. На рисунке 4.3.1 показана схема подключения передача
Е1 по радиоканалу. Рисунок 4.3.1.А – рекомендуемая схема включения, рисунок 4.3.1.Б – не рекомен-
дуемая схема.
Внимание! При совместной работе конвертора с оборудованием Radio Ethernet, порт Uplink конвертора в
большинстве случаев соединяется кабелем с модулем, располагаемым на крыше здания. Для предот-
вращения поражения персонала и повреждения оборудования высоковольтным электрическим разрядом
молнии, необходимо обеспечить надежное заземление оборудования. Отсутствие надежного заземления
может вызвать также значительные потери пакетов и привести к существенному ухудшению качества свя-
зи.
Рисунок 4.3.1. - Передача Е1 по радиоканалу.
