+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
15
7.2.
ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА UPLINK И DATA
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите вни-
мание, что длина кабеля не должна превысить 100 метров.
UPLINK и DATA порты конвертора поддерживают функцию Аuto-MDI/MDIX, что позволяет соединять его с
другим сетевым устройством прямым или кроссовым кабелем.
Таблица 7.2.1 – назначение контактов интерфейса Uplink
№ контакта
1
2
3
4
5
6
7
8
Назначение
Rx+
Rx-
Tx+
GND
GND
Tx-
GND
GND
8.
НАСТРОЙКА КОНФИГУРАЦИИ КОНВЕРТОРА. WEB ИНТЕРФЕЙС.
Конвертор управляется через любой Ethernet порт, по умолчанию IP адрес 192.168.1.2, маска
255.255.255.0, Login: root, Password: root.
Пароль можно изменить в настройках «Change Password».
8.1.
РАЗДЕЛ STATUS
8.1.1.
Подраздел Equipment Status

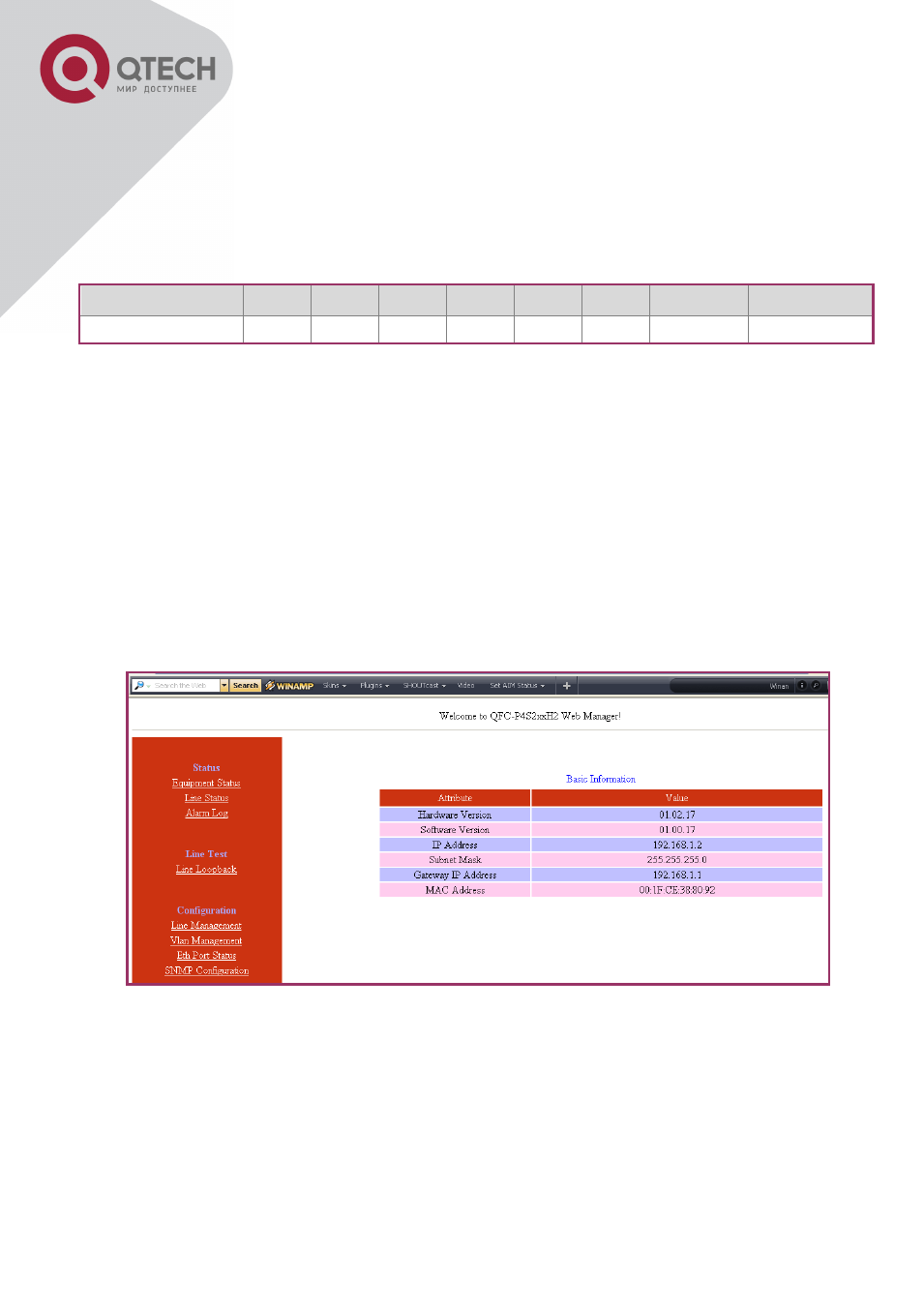

Рисунок 8.1.1.1 – Подраздел Equipment Status
