ИНСТАЛЯЦИЯ КОНВЕРТОРА
7.1.
ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСОВ Е1
Перед подключением интерфейсов E1 к другим устройствам, уточните тип разъѐма, назначение контак-
тов, и волновое сопротивление интерфейса.
Интерфейс конвертора поддерживает два типа волнового сопротивления:
120 Ом – для витой пары (предустановленный режим);
75 Ом – для коаксиального кабеля.
Для смены волнового сопротивления линии c 120 Ом на 75 Ом, внутри конвертора, на печатной плате,
необходимо изменить конфигурацию перемычек с позиционным обозначением на плате CNM20, CNM24,
CNM25, CNM26
– разомкнуть контакты 1 и 2, и замкнуть 2 и 3.
8
1

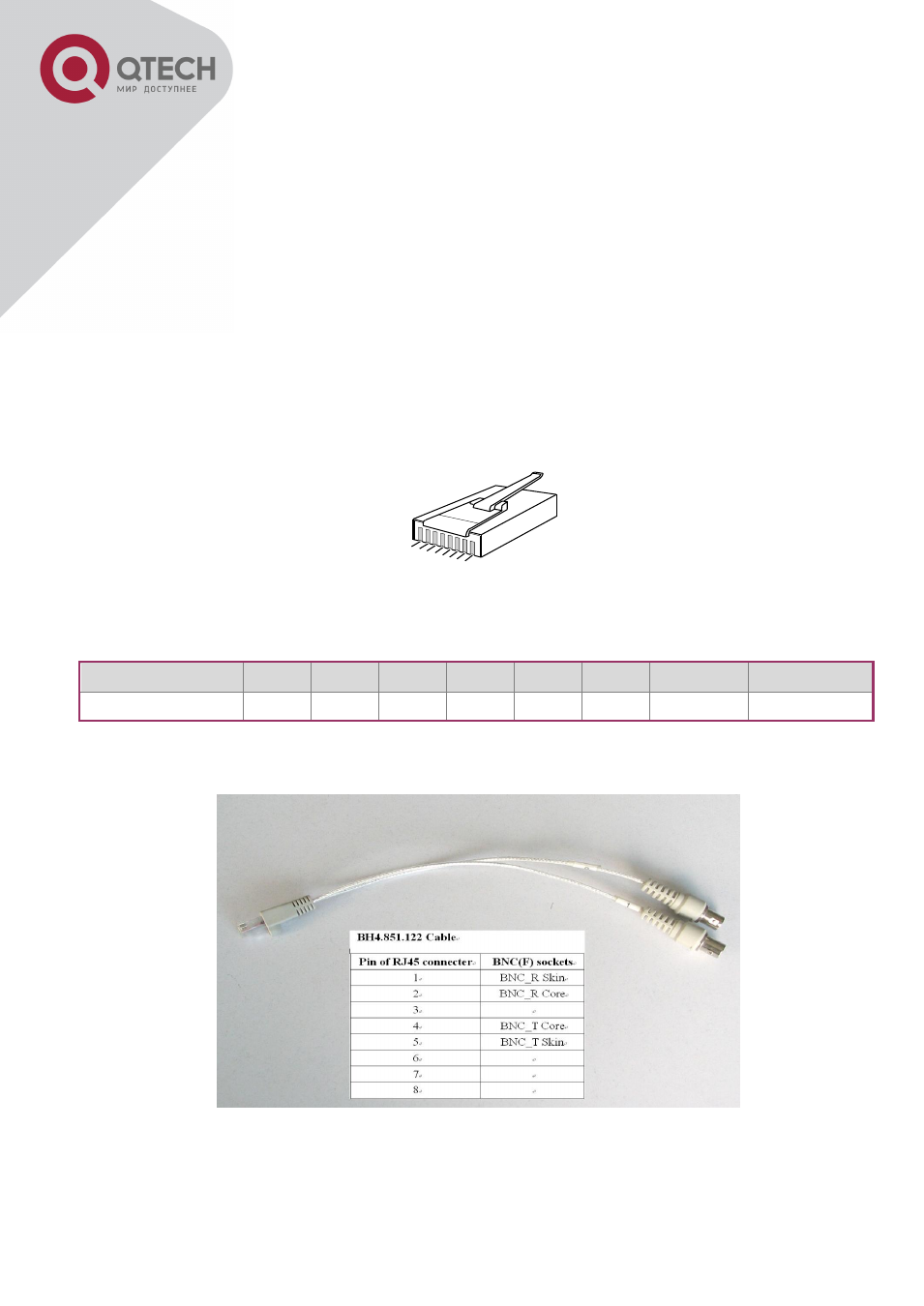

Рисунок 7.1.1 – Нумерация выводов на разъѐме RJ-45
Таблица 7.1.1 – назначение контактов интерфейса Е1
№ контакта
1
2
3
4
5
6
7
8
Назначение
Rx+
Rx-
GND
Tx+
Tx-
GND
-
-
Для подключения коаксиального кабеля необходим переходной кабель BH4.851.122, состоящий из одного
разъѐма RJ-45 и двух BNC, рисунок 7.1.2.
Рисунок 7.1.2 – Кабель BH4.851.122
