6.
АРХИТЕКТУРА СИСТЕМЫ И ОПИСАНИЕ ИНДИКАЦИИ
6.1.
ФУНКЦИОНАЛЬНАЯ ДИАГРАММА

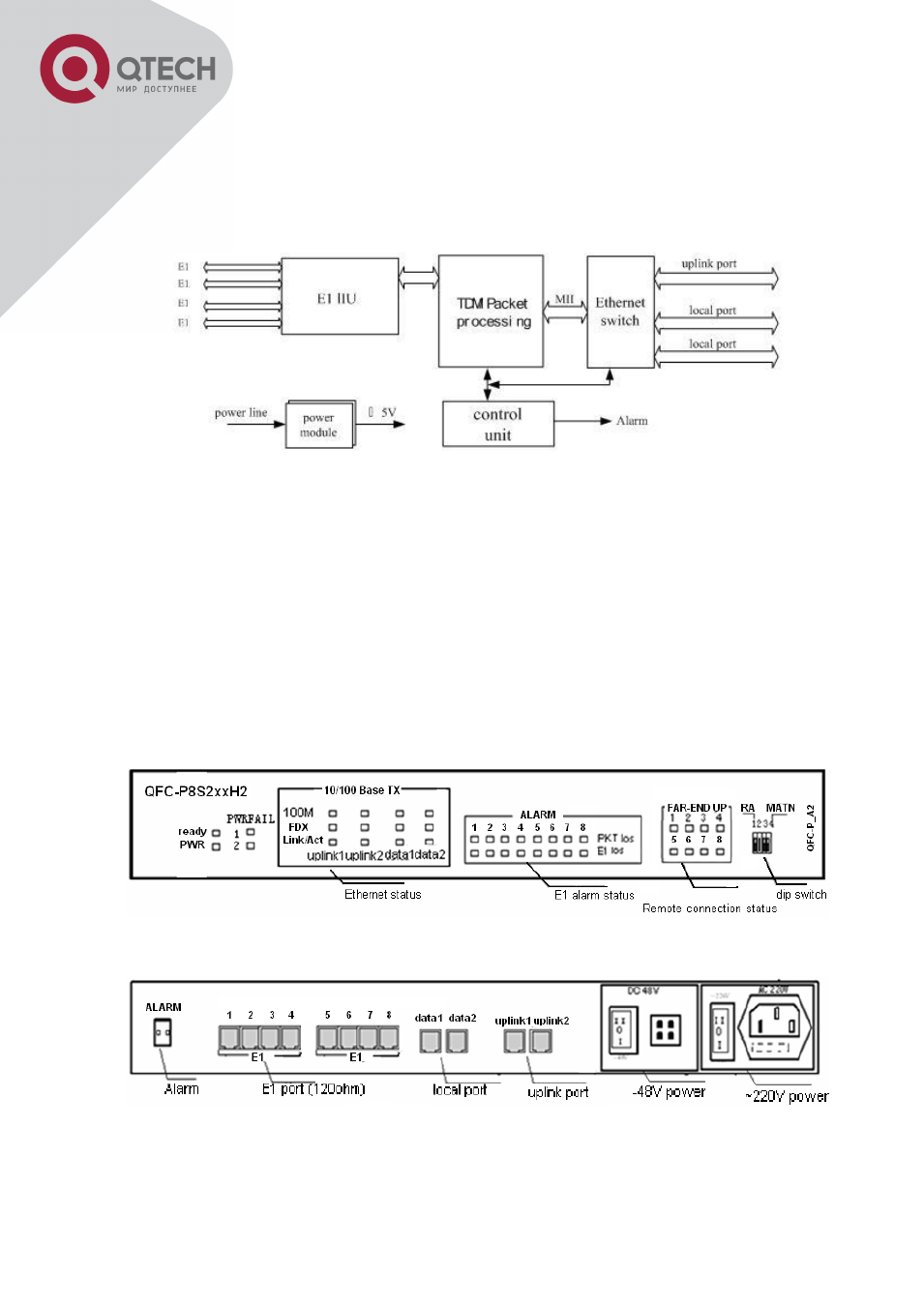

Рисунок 6.1.1 – Общая функциональная диаграмма конверторов TDMoIP.
Поток Е1 инкапсулируется в Ethernet кадры с IP или без IP заголовков. Кадры передаются в Ethernet switch
через MII интерфейс (Media Independent Interface), и далее отправляются через адаптивный порт Uplink.
Ethernet кадры из двух клиентских портов (локальных, в случае их наличия, в зависимости от модели) так-
же отправляются через порт Uplink, но с более низким уровнем приоритета, чем данные потоков E1.
В обратном направлении, данные из порта Uplink сортируются в Ethernet switch. Данные кроме Е1 пере-
даются локальным портам Ethernet (в случае их наличия, в зависимости от модели). Пакеты, содержащие
данные Е1, посылаются в TDM/Packet обработку для того, чтобы повторно собрать оригинальный поток
данных, и восстановить синхронизацию E1, которые являются основным элементом устройства.
6.2.
ВНЕШНИЙ ВИД КОНВЕРТОРА
Рисунок 6.2.1 – Фронтальный вид конвертора.
Рисунок 6.2.2 – Тыльная сторона конвертора с установленными блоками питания QFC-PWR-48 и QFC-
PWR-220.
