12

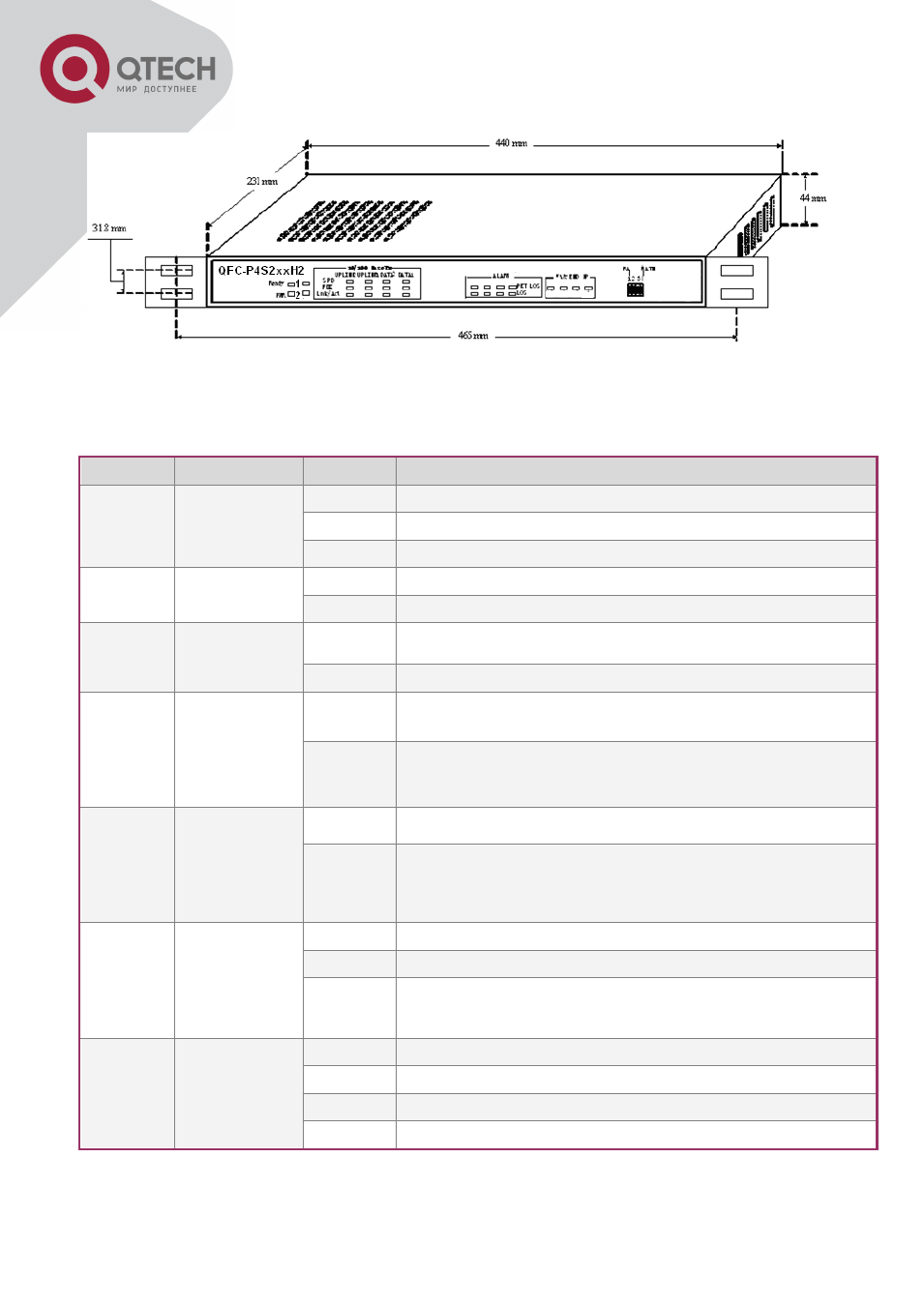

Рисунок 6.2.3 – Внешний вид и габариты конвертора.
6.3.
ОПИСАНИЕ СВЕТОДИОДНОЙ ИНДИКАЦИИ
Таблица 6.3.1 – Описание индикаторов
Индикатор
Цвет индикатора
Состояние
Обозначение
Ready
Зеленый
Мигает
Нормальная работа
Горит
Инициализация или системный сбой
Погашен
Инициализация или системный сбой
PWR
Зеленый
Горит
Питание включено
Погашен
Питание выключено или системный сбой.
PWRFAIL
1-2
Красный
Горит
Блок питания выключен/не подключѐн к источнику/отсутствует питание/или не
установлен;
Погашен
Блок установлен, питание включено.
100M
Uplink1
Uplink2
Data1
Data2
Зелѐный
Горит
100 Мбит/c
Погашен
10 Мбит/c
FDX
Uplink1
Uplink2
Data1
Data2
Зеленый
Горит
Дуплекс
Погашен
Полу-дуплекс
Link/Act
Uplink1
Uplink2
Data1
Data2
Зеленый
Горит
Наличие соединения
Мигает
Обмен данными
Погашен
Соединение отсутствует
E1 LOS
1-8
Красный
Горит
Потеря сигнала на приѐме (LOS)
Мигает
Отсутствие сигнала на приѐме удаленного конвертора AIS).
Погашен
Нормальное состояние
1-8
Номера интерфейсов Е1
