+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
13
Индикатор
Цвет индикатора
Состояние
Обозначение
PKTLOS
1-8
Красный
Горит
Потеря Ethernet кадров
Погашен
Нормальное состояние
Мигает
Потеря пакетов Е1.
1-4
Номера интерфейсов Е1
FAR-END
UP
1-8
Зеленый
Горит
MAC удалѐнного устройства достижим по соответствующему потоку
Погашен
MAC удалѐнного устройства не достижим по соответствующему потоку
6.4.
НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Таблица 6.4.1 – Назначение DIP переключателей
№ DIP
Обозначение
Описание
1
RA
ON: Индикация на светодиодах аварий удалѐнных интерфейсов Е1;
OFF: Индикация на светодиодах аварий локальных интерфейсов Е1;
2
-
Зарезервирован
3
-
Зарезервирован
4
MATN
ON: Запуск цикла с сервисным IP адресом 192.192.192.192.
OFF: Установить текущий IP (установленный для использования в WEB
интерфейсе).
6.5.
НАЗНАЧЕНИЕ РАЗЪЁМА ALARM, И ЕГО КОНТАКТОВ
Разъѐм аварийной тревоги системы, предусматривает подключение светового табло или других устройств
оповещения, и поддерживает 2 типа тревоги:
критическая тревога (требующая незамедлительной реакции оператора) – контакт Р (рисунок
6.5.1).
отсроченная тревога – контакт D (рисунок 6.5.1).
Назначение контактов разъѐма указано на рисунке 6.5.1.

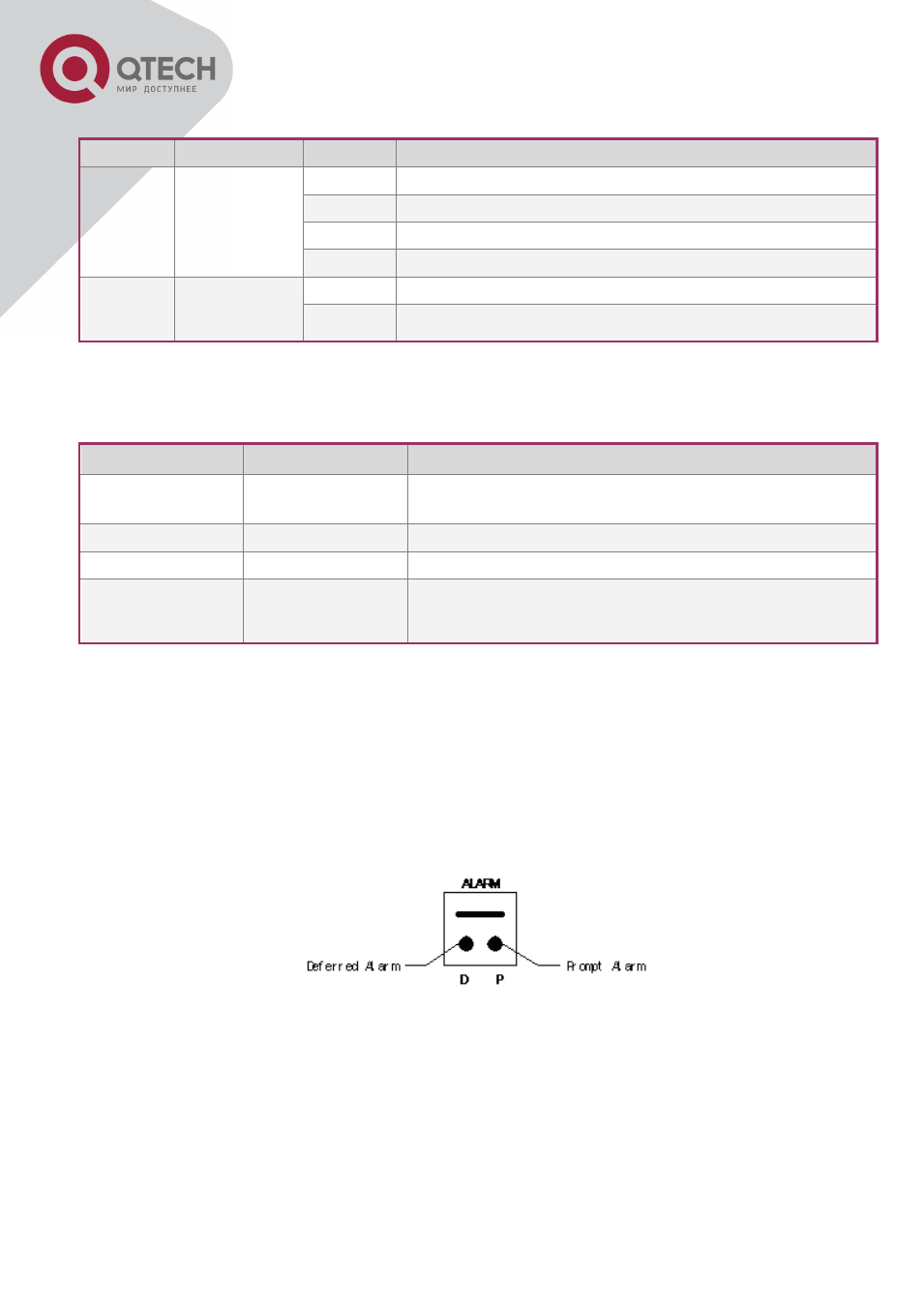

Рисунок 6.5.1 – Назначение контактов разъѐма сигнализации
