ЗАМЕНА ЛАМП
При замене ламп используйте
лампы, указанные в приложении 2.
Для замены ламп в фаре повер-
ните кожух против часовой стрел-
ки до упора и снимите его. Сними-
те колодку 2 (рис. 44), выведите из
пазов концы пружинного фиксато-
ра 4, поверните фиксатор в ниж-
нее положение и выньте патрон 3
с лампой фары в сборе.
Лампу стояночного света ме-
няйте, вынув патрон 1 в сборе с
лампой. Чтобы заменить лампу
указателя поворота, поверните
патрон 5 против часовой стрелки и
выньте его из гнезда.
Чтобы заменить лампу в заднем
фонаре, со стороны багажного от-
деления отверните винты 1 (рис. 45)
крепления защитного кожуха 2 и
снимите его, отожмите фиксатор 4
крепления платы 3 в сборе с лам-
пами 5 и выньте ее. Лампу выни-
майте из патрона легким нажати-
ем на нее и поворотом против ча-
совой стрелки.
Замену перегоревшей лампы в
заднем фонаре автомобиля с ку-
зовом «универсал» проводите в
следующем порядке: с внутрен-
ней стороны багажного отделения
отверните крепежные элементы
с винтов 1 (рис. 46), выведите из
зацепления с кузовом пружинные
скобы 3, снимите фонарь с кузова,
отсоедините клеммную колодку с
выводов 5, затем сожмите фикса-
торы 2 и выньте печатную плату 4 в
сборе с лампами.
53

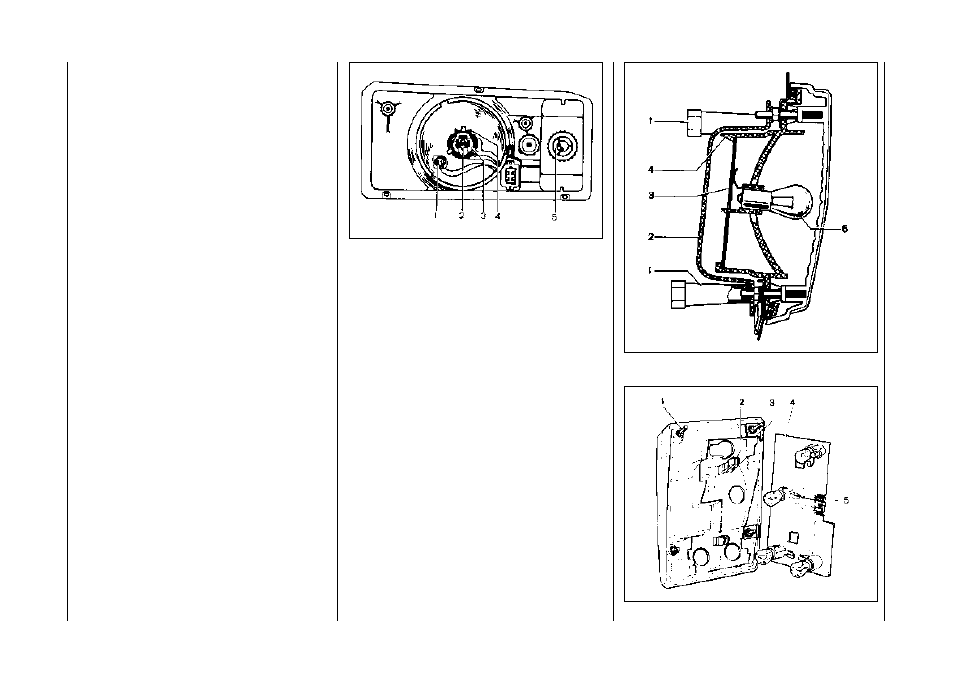

Рис. 44. Замена ламп в блок-фаре
Рис. 45. Задний фонарь
Рис. 46. Задний фонарь
