ЗАМЕНА ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ
Плавкие предохранители 1
(рис. 43) могут быть установлены
в монтажных блоках двух типов,
вариант А и В, вместе с реле 3
разного назначения. Монтажный
блок сверху закрывается крыш-
кой, на которой нанесены симво-
лы, указывающие назначения ре-
ле, номера предохранителей и за-
щищаемые ими цепи. Cила тока,
на которую рассчитан предохра-
нитель, указана на его лицевой
стороне (вариант А). Для замены
перегоревшего предохранителя в
варианте А снимите крышку, спе-
циальным ключом 4 выньте пере-
горевший предохранитель и
вставьте запасной предохрани-
тель из гнезда 2 с соответствую-
щим номиналом. В варианте В
предохранитель можно снять ру-
кой и вставить запасной предо-
хранитель из гнезда 2 с соответст-
вующим номиналом. В случае
повторного выхода из строя пре-
дохранителя для выяснения и уст-
ранения причин, вызвавших его
оплавление, обратитесь на аттес-
тованное предприятие техничес-
кого обслуживания.
Цепи, защищаемые плавкими
предохранителями, указаны в таб-
лице 3.
На автомобиле с системой
впрыска топлива под вещевым
ящиком дополнительно устанав-
ливается блок реле и предохрани-
телей. Предохранители по 15 А за-
щищают цепи:
черная колодка – клапан про-
дувки адсорбера;
датчик скорости;
датчик концентрации кислоро-
да.
зеленая колодка – контрол-
лер;
модуль зажигания.
красная колодка – реле элект-
робензонасоса;
электробензонасос;
форсунка.
Плавкими предохранителями
не защищаются цепи зажигания,
пуска двигателя, генератора (за
исключением обмотки возбужде-
ния).
Перед заменой перегоревшего
предохранителя выясните и устра-
ните причину, вызвавшую его оп-
лавление.
ВНИМАНИЕ!
Недопустима установка са-
модельной перемычки или пре-
дохранителя другого номинала
взамен перегоревшего.
49

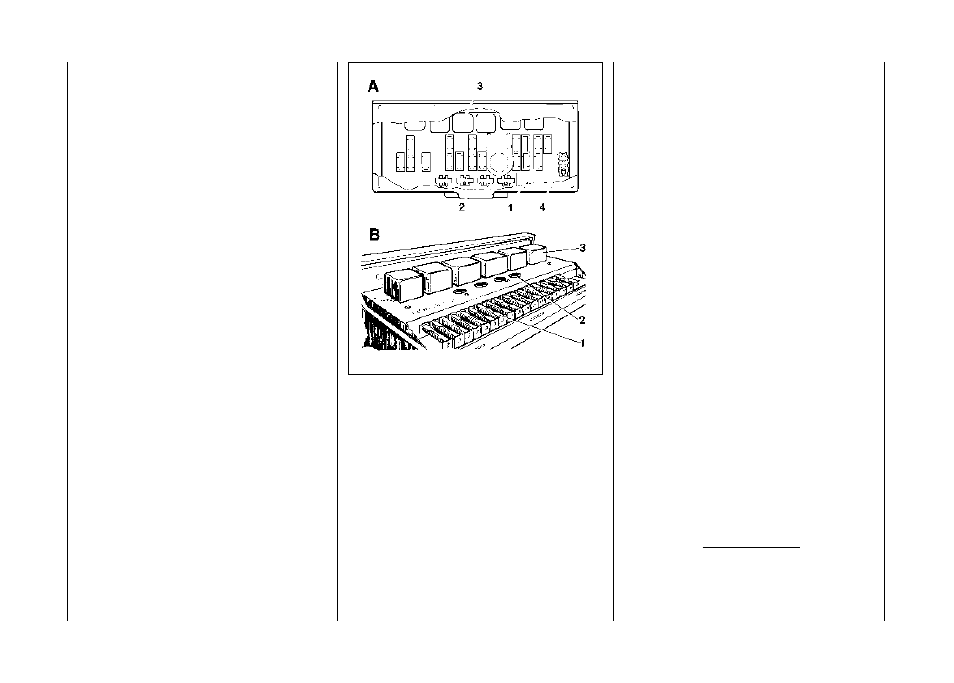

Рис. 43. Монтажные блоки
