25

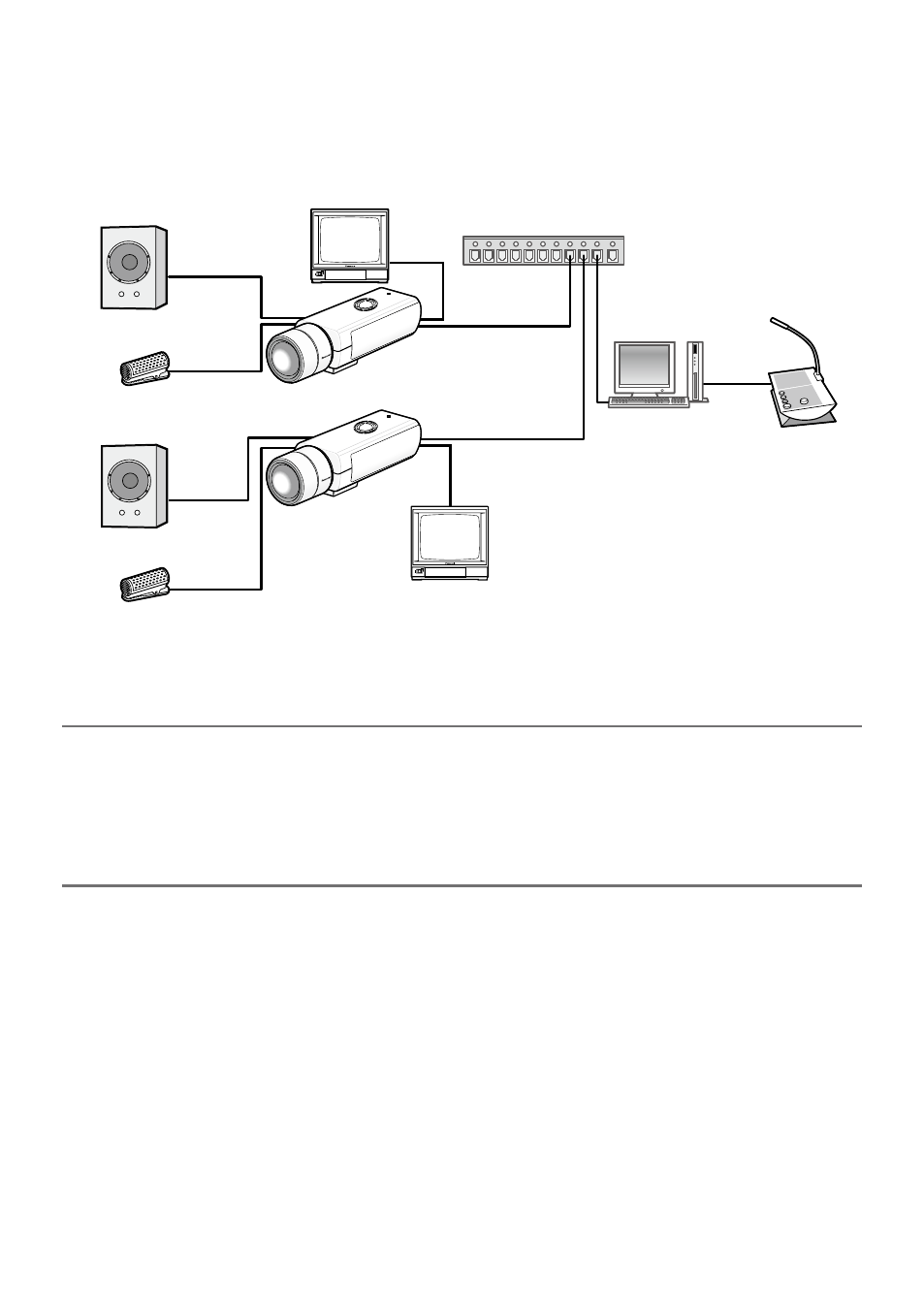

Пример соединения при подключении к сети с использованием
концентратора PoE
<Требуемый кабель>
LAN-кабель (категории 5, прямой, STP)
Важно:
• Видеомонитор используется для проверки регулировки угла поля зрения при монтаже камеры
или ее техобслуживании. Он не предназначен для записи/мониторинга.
• Следует использовать переключающий концентратор или маршрутизатор, совместимый с
10BASE-T/100BASE-TX.
• Для каждой сетевой камеры требуется источник питания. При использовании устройства
(концентратора) PoE отпадает необходимость в применении источника питания пост. т. 12 В.
Устройство PoE (концентратор)
ПК
Микрофон (опцион)
Микрофон (опцион)
Видеомонитор (только
для регулировки)
Громкоговоритель со
встроенным
усилителем (опцион)
Громкоговоритель со
встроенным
усилителем (опцион)
Видеомонитор (только
для регулировки)
LAN-кабель (категории
5, прямой, STP)
LAN-кабель (категории 5,
прямой, STP)
LAN-кабель (категории 5, прямой,
STP)
