При использовании источника питания пост. т. 12 В

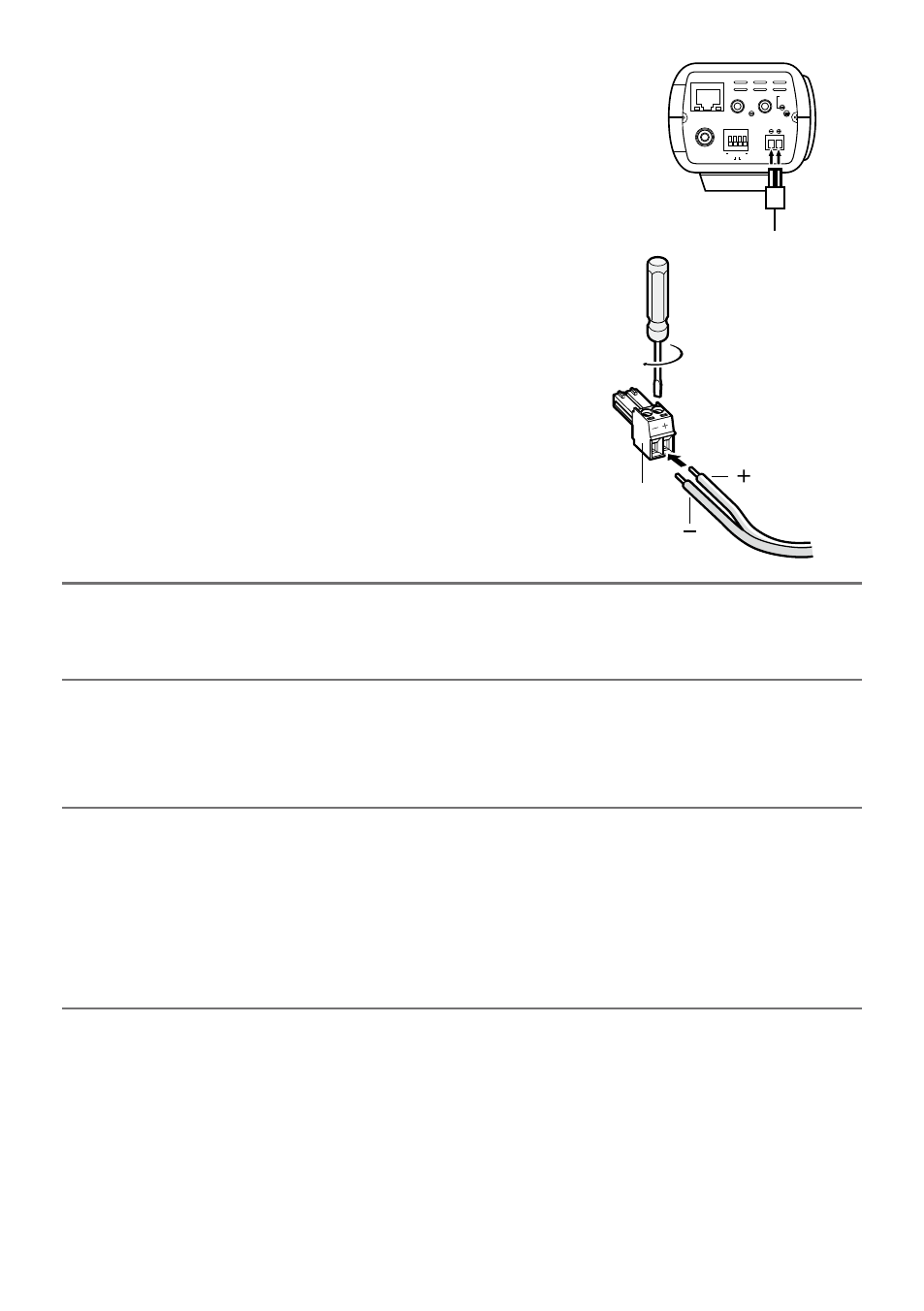

q Ослабляют винт джека шнура питания (аксессуар).
w Подсоединяют шнур питания пост. т. 12 В к его джеку.
Снимают наружную оболочку конца шнура на длине от 3
мм до 7 мм с достаточным скручиванием конца жилы во
избежание короткого замыкания.
Спецификация кабеля (проволок): 16 AWG - 28 AWG,
Одножильный, скрученный
• Проверяют, не обнажен ли участок жилы со снятой
оболочкой и надежно ли она подсоединена.
e Ослабляют винт джека шнура питания.
r Подсоединяют джек шнура питания к гнезду для
подключения шнура питания пост. т. 12 В, имеющемуся на
задней стенке камеры.
Важно:
• Следует обязательно вставить джек шнура питания (аксессуар) в гнездо для подключения шнура
питания пост. т. 12 В до отказа. В противном случае может возникнуть повреждение или неиспра-
вность камеры.
При использовании устройства PoE (IEEE802.3af-совместимое)
Соединяют устройство PoE (такое, как концентратор) с сетевым коннектором камеры кабелем Ethernet
(категории 5).
Важно:
• Следует использовать все 4 пары (8 контактов) LAN-кабеля.
• Максимальная длина кабеля равна 100 м.
• Следует убедиться, что применяемое устройство PoE совместимо со стандартом IEEE802.3af.
• Если для питания подсоединяются источник питания пост. т. 12 В и устройство PoE, то PoE
используется в качестве источника питания.
• Когда отсоединен LAN-кабель, то следует снова подсоединить его примерно через 2 секунды
после отсоединения. Если шнур подсоединяется быстро, то может случиться, что питание от
устройства PoE не осуществляется.
POWER
10BASE T/100BASE-TX
AUDIO OUT
MIC/LINE IN
EXT I/O
MONITOR OUT
ACT
LINK
12V = IN
GND 4 3 2 1
INITIAL
SET
SD CARD/AB
ALARM IN 1/DA /NIG T IN
ALARM IN 3/
AUX OUT/EXPOSURE OUT
ALARM IN 2/ALARM OUT
К источнику
питания пост. т.
12 В
(GND)
Разъем для
шнура
питания 12 В
пост. тока
(дополнитель
ный)
(Пост. т.
напряжением 12 В)
