Соединение
Внимание:
• ПОДСОЕДИНИТЬ WV-NP502 ТОЛЬКО К ИСТОЧНИКУ ПИТАНИЯ ПОСТ. Т. 12 В КЛАССА 2.
Перед началом монтажа проводок следует отключить данную камеру и подсоединяемые устройства
от сети питания.
Перед началом монтажа проводок следует подготовить нужные устройства и кабели.
z

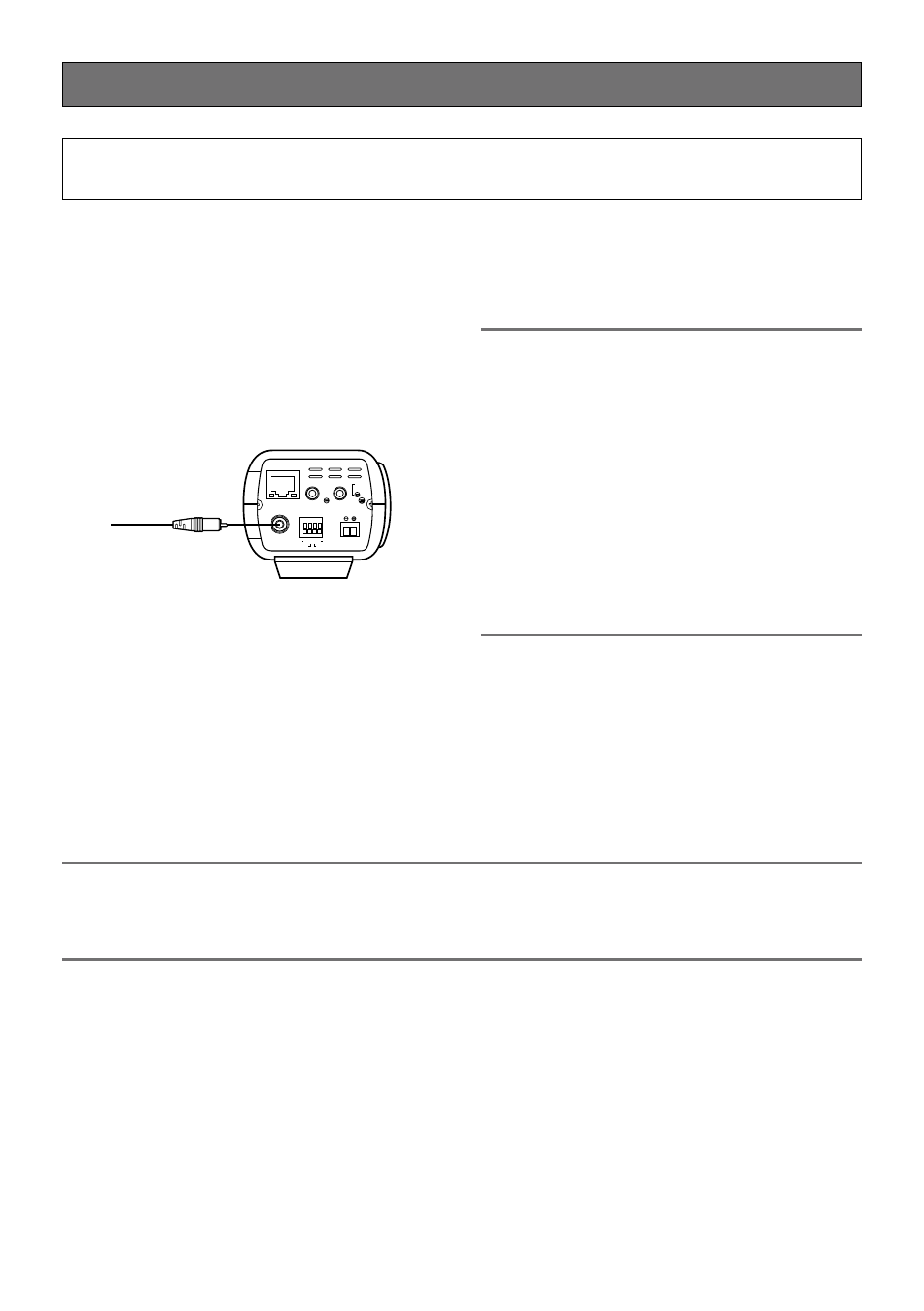

Подсоединяют RCA-джек к коннектору
выхода монитора для регулирвки с задней
стороны (только для регулировки угла поля
зрения).
Важно:
• Коннектор выхода монитора предусмотрен
только для проверки и регулировки угла
поля зрения на видеомониторе при
монтаже камеры или ее техобслуживании.
Он не предназначен для записи/монито-
ринга.
• Когда выбрано "3 мегапикселя" в параметре
"Режим изображения", то могут появляться
черные полоски по верхнему, нижнему,
правому и левому краям экрана. (Это не
представляет проблемы, так как регулиро-
вка угля поля зрения не подпадает под
влияние.)
x
Подсоединяют микрофон к коннектору MIC/LINE IN (для включения функции приема
аудиосигналов).
Входное сопротивление: Около. 2 kΩ
Рекомендуемая длина кабеля: 1 м и менее (для микрофонного входа)
10 м и менее (для линейного входа)
Рекомендуемый микрофон: Микрофон со сменным модулем питания (опцион)
Присоединяют моно мини-джек (ø3,5 мм).
• Напряжение питания: 2,5 В ±0,5 В
• Рекомендуемая чувствительность микрофона: –48 dB ±3 dB (0 dB=1 V/Pa, 1 kHz)
Важно:
• Подсоединяют/отсоединяют аудиокабели и подключают камеру к сети питания после
отключения устройств аудиовыхода от сети питания. В противном случае может выйти из
громкоговорителя сильный шум.
c
Подсоединяют внешний громкоговоритель со встроенным усилителем к коннектору
аудиовыходов (для включения фукнкции передачи аудиосигналов).
Присоединяют моно мини-джек (ø3,5 мм).
• Рекомендуемая длина кабеля: 10 м и менее
POWER
10BASE T/100BASE-TX
AUDIO OUT
MIC/LINE IN INITIAL
SET
EXT I/O
SD CARD/ABF
MONITOR OUT
ACT
LINK
12V = IN
GND 4 3 2 1 ALARM IN 1/DA /NIG T IN
ALARM IN 3/
AUX OUT/EXPOSURE OUT
ALARM IN 2/ALARM OUT
Подсоединить к
видеомонитору и др.
