Устанавливают соединительный крюк проволоки для предотвращения падения на пластину для
проволоки (входящую в набор проволок для предотвращения падения) или лепесток для
крепления провлоки (входящий в набор проволок для предотвращения падения), закрепленный
на основании конструкции или участке с достаточной прочностью.
Важно:
• Длина проволоки должна быть отрегулирована для снятия слабины.

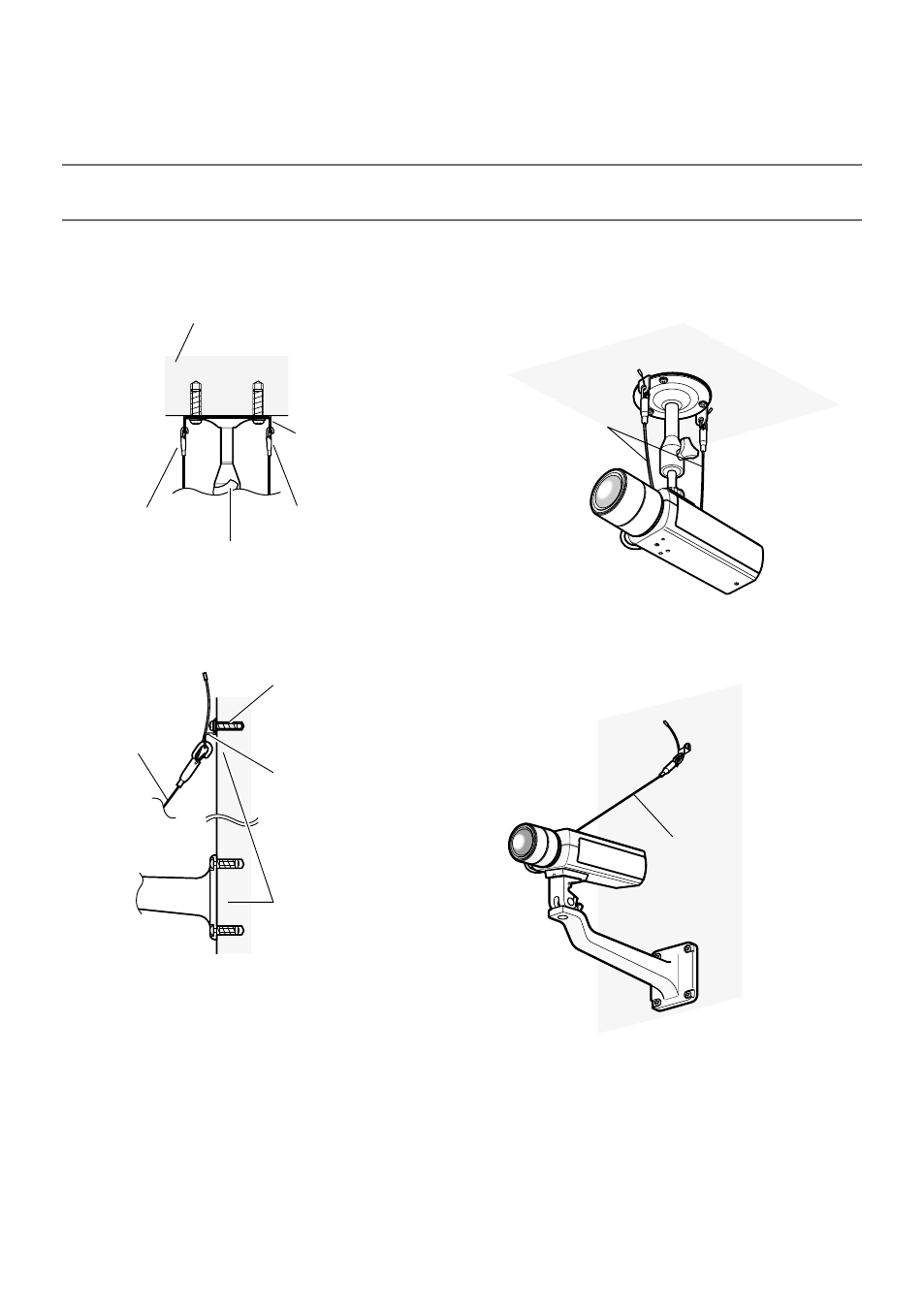

<Для монтажа камеры на потолок>
<Пример монтажа>
<Для монтажа камеры на стену>
<Пример монтажа>
Соединительный крюк
Кронштейн для монтажа камеры
Основание конструкции или
участок с достаточной
прочностью
Пластина для
проволоки для
предотвращения
падения (входит в
набор проволок для
предотвращения
падения)
Соединительный
крюк
Проволока для
предотвращения
падения
Рекомендуемые винты
M6 Миним. прочность на
выдергивание
196 N
Кронштейн для
проволоки для
предотвращения
падения (входит в набор
проволок для
предотвращения
падения)
Основание конструкции
или участок с
достаточной
прочностью
Проволока для
предотвращения
падения
Проволока для
предотвращения
падения
Рекомендуемые винты
M6 Миним. прочность на
выдергивание
196 N
Кронштейн для
проволоки для
предотвращения
падения (входит в набор
проволок для
предотвращения
падения)
Основание конструкции
или участок с
достаточной
прочностью
Проволока для
предотвращения
падения
Проволока для
предотвращения
падения
