11 Приложение
VEGADIF 65 • Profibus PA
36129-R
U-130606
bar
%
Lin%
Min-Max
adjustment
Linearization
PROFIBUS PA-output
Primary
Value
Secondary
Value 1
Secondary
Value 2
Target
Mode
Failure
mode
Alarms
Scaling
Source for
scaling
t
i
Damping
Sensor
characteristics
PA-Out
TB
FB
Select additional cyclic
value
Sensor mounting
correction

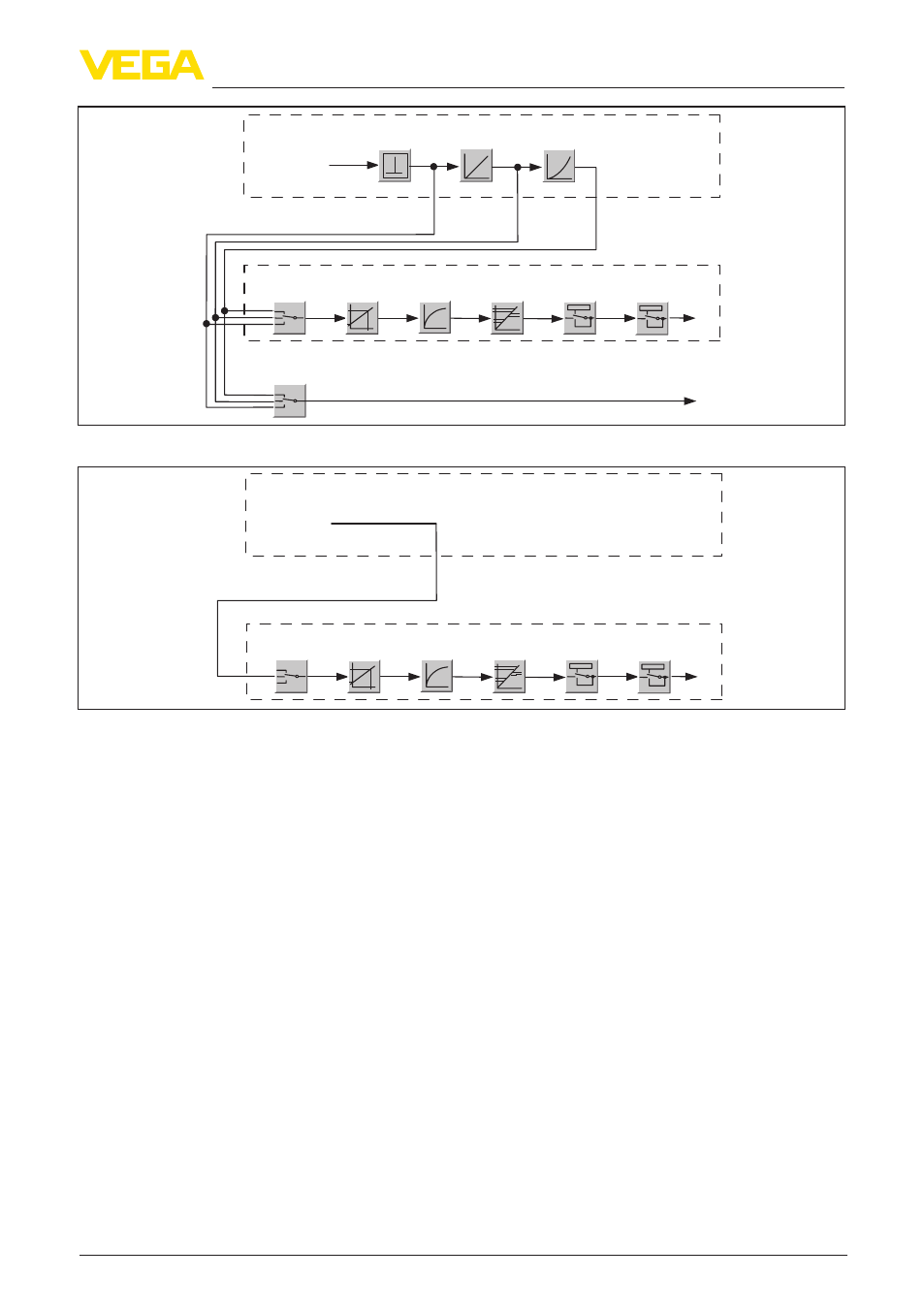

Рис. 60: VEGADIF 65: Блок-схема со значением AI (PA-OUT) и дополнительным циключеским значением
PROFIBUS PA-output
Target
Mode
Failure
mode
Alarms
Scaling
Source for
scaling
t
i
Damping
Sensor
characteristics
PA-Out
°C
TB
FB 2
Рис. 61: VEGADIF 65: Блок-схема со значением температуры
Модули датчиков PA
Для циклической передачи данных VEGADIF 65 имеет следующие модули:
•
AI (PA-OUT)
– Значение PA-OUT функционального блока FB1 после пересчета
•
Температура
– Значение PA-OUT функционального блока FB2 после пересчета
•
Additional Cyclic Value
– Дополнительное циклическое значение (зависит от источника)
•
Free Place
– Данный модуль применяется, если какое-либо значение не должно использоваться
в блоке данных, передаваемом при циклическом обмене (например, замещение
температуры и дополнительного циклического значения)
Активными могут быть максимум три модуля. С помощью ПО для конфигурирования
мастера Profibus посредством этих модулей можно определить структуру передаваемых
циклически блоков данных. Порядок такого определения зависит от используемого ПО для
конфигурирования.
Модули имеют две версии:
•
короткую - для мастеров Profibus, которые поддерживают только какой-либо байт
"формата идентификатора", например Allen Bradley
