4 Монтаж
VEGADIF 65 • Profibus PA
36129-R
U-130606
1. Изолирующие диафрагмы с капиллярами монтируются
сверху или сбоку на трубопроводе
2. Для применения на вакууме: VEGADIF 65 следует
монтировать внизу места измерения
3. Окружающая температура должна быть одинаковой для
обоих капилляров
+
–
1
4
2
2
3

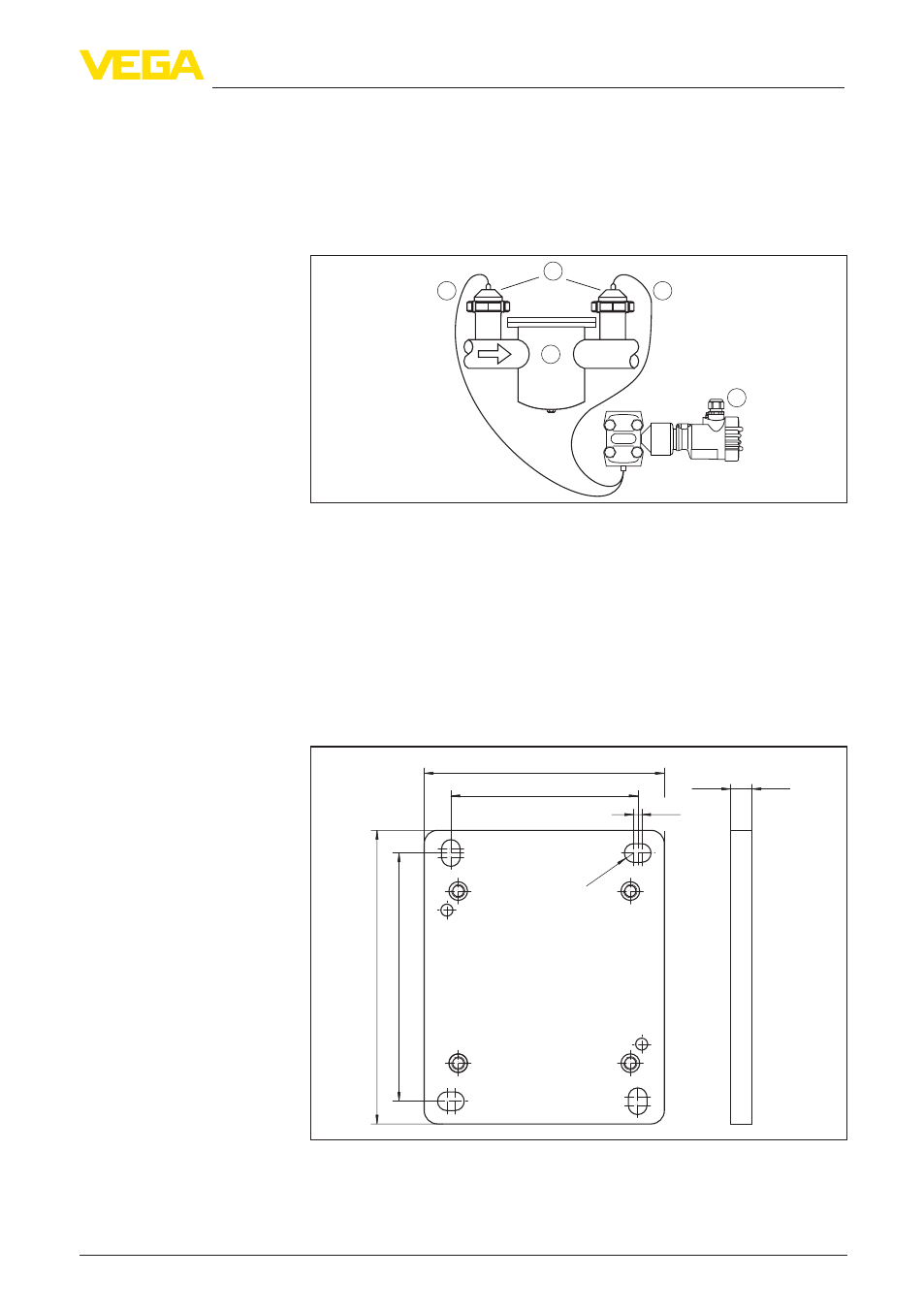

Рис. 32: Схема для измерения дифференциального давления на газах,
парах и жидкостях
1 Изолирующая диафрагма с накидной гайкой
2 Капилляр
3 Например, фильтр
4 VEGADIF 65
4.8 Монтаж выносного корпуса
1. Обозначить отверстия в соответствии со следующей схемой.
2. Монтажную планку закрепить на стене с помощью 4 винтов.
90 mm (3.54")
R3,5 mm
(0.14"
)
3 mm
(0.12")
70 mm (2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)
Рис. 33: Схема отверстий - планка для монтажа на стене
При применении систем
изолирующей диафраг-
мы на любых средах
