4 Монтаж
VEGADIF 65 • Profibus PA
36129-R
U-130606
3. VEGADIF 65 монтируется ниже нижней изолирующей
диафрагмы
4. Окружающая температура должна быть одинаковой для
обоих капилляров
1
+
–
0,3
m
0,8
1,0

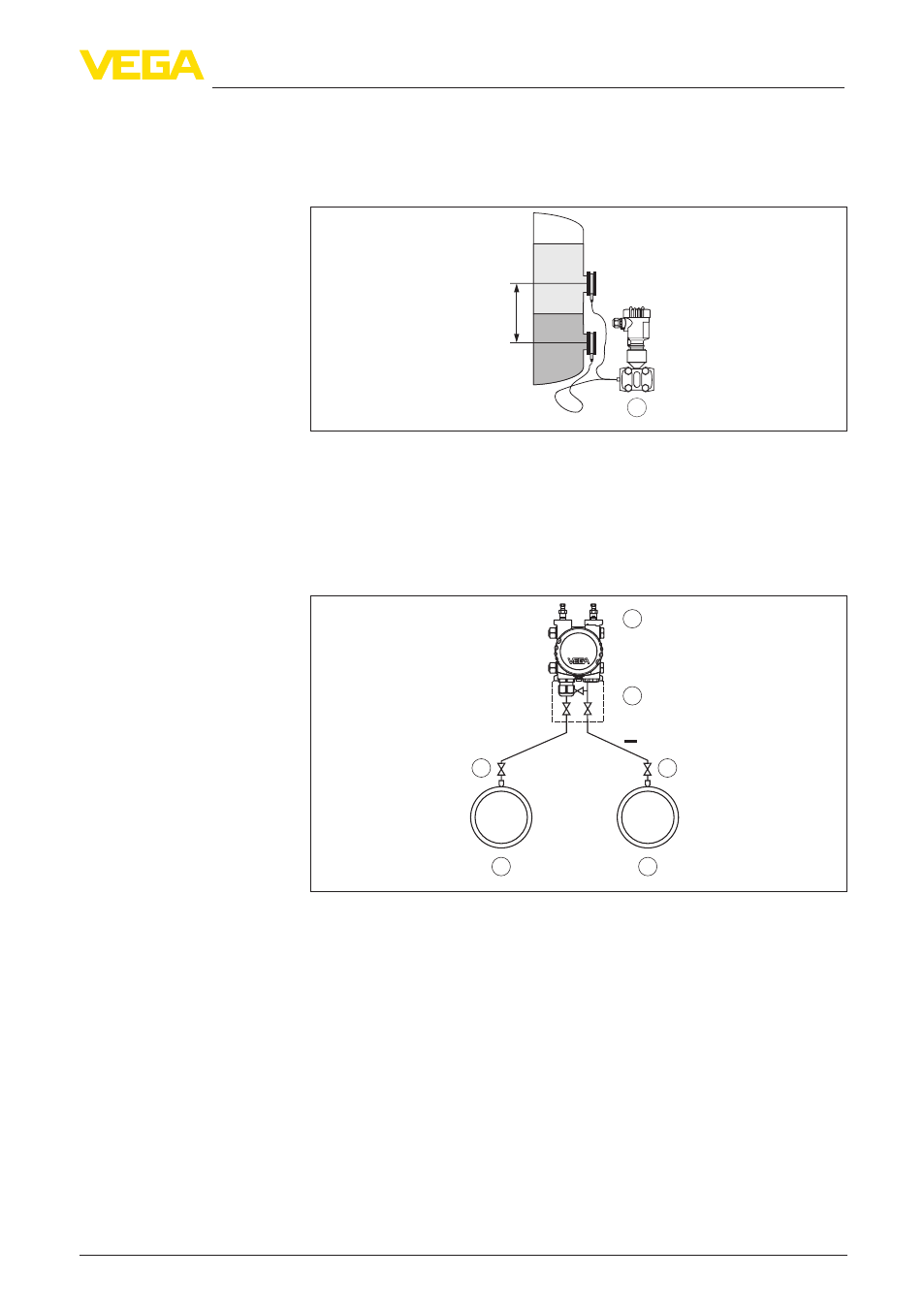

Рис. 28: Схема установки для измерения межфазного уровня
4.7 Схема установки для измерения
дифференциального давления
→
VEGADIF 65 монтируется сверху места измерения, чтобы
конденсат стекал в технологическую линию.
4
4
1
2
3
3
+
Рис. 29: Схема для измерения дифференциального давления между
двумя трубопроводами на газах и паре
1 VEGADIF 65
2 3-вентильный блок
3 Запорные вентили
4 Трубопроводы
→
VEGADIF 65 монтируется ниже места измерения, чтобы в
линиях динамического давления могли образовываться
конденсатные затворы.
Удаление воздуха производится через воздушные клапаны
на устройстве, 5-вентильный блок обеспечивает возможность
продувки линий.
На газах и паре
На паровых и конден-
сатных установках
