Инструкция по эксплуатации VEGA VEGADIF 65 Profibus PA
Страница 11
11
3 Описание изделия
VEGADIF 65 • Profibus PA
36129-R
U-130606
В качества чувствительного элемента применяется
металлическая ячейка. Давления процесса передаются через
разделительные мембраны и заполняющее масло на мост для
измерения сопротивлений (полупроводниковая технология).
Разность приложенных давлений вызывает изменение
напряжения на мосте. Это изменение измеряется, и исходя из
него формируется соответствующий выходной сигнал.
Для подключения к процессу необходимо учитывать маркировку
"+" и "-" на узле присоединения, см. гл. "Указания по монтажу и
подключению". При вычислении дифференциального давления
давление, действующее на "+", берется как положительное
значение, а давление, действующее на "-", берется как
отрицательное значение.
Конструкции измерительных ячеек различаются в зависимости
от измерительного диапазона:
1
2
3
4
5
1
p
2
p

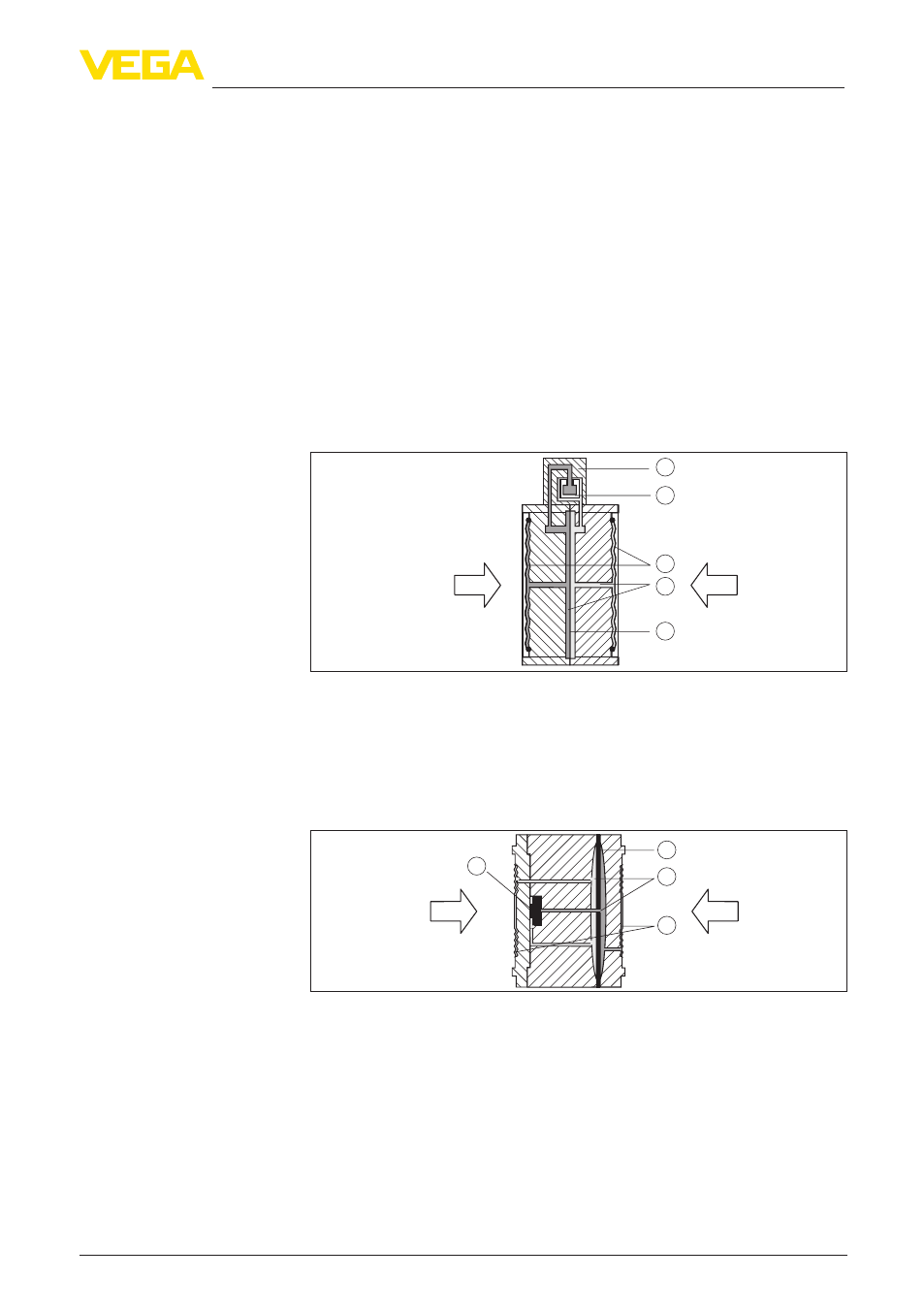

Рис. 8: Металлическая измерительная ячейка 10 mbar и 30 mbar -
давление процесса p
1
и p
2
1 Измерительный элемент
2 Кремниевая мембрана
3 Разделительная мембрана
4 Заполняющее масло
5 Интегрированная защита от перегрузок
1
p
2
p
1
2
3
4
Рис. 9: Металлическая измерительная ячейка от 100 mbar - давление
процесса p
1
и p
2
1 Измерительный элемент
2 Предохранительная мембрана/Срединная мембрана
3 Заполняющее масло
4 Разделительная мембрана
Питание осуществляется через соединитель шинных
сегментов Profibus DP/PA или через карту VEGALOG 571 EP.
Двухпроводный кабель, соотв. Спецификации Profibus, служит
для подачи питания и цифровой передачи сигнала нескольких
Принцип действия
Питание и связь с
шиной
