8 Пуск в эксплуатацию
VEGADIF 65 • Profibus PA
36129-R
U-130606
+
A
B
6
7
3
2
4
1
5
+
–
II
I
III
III

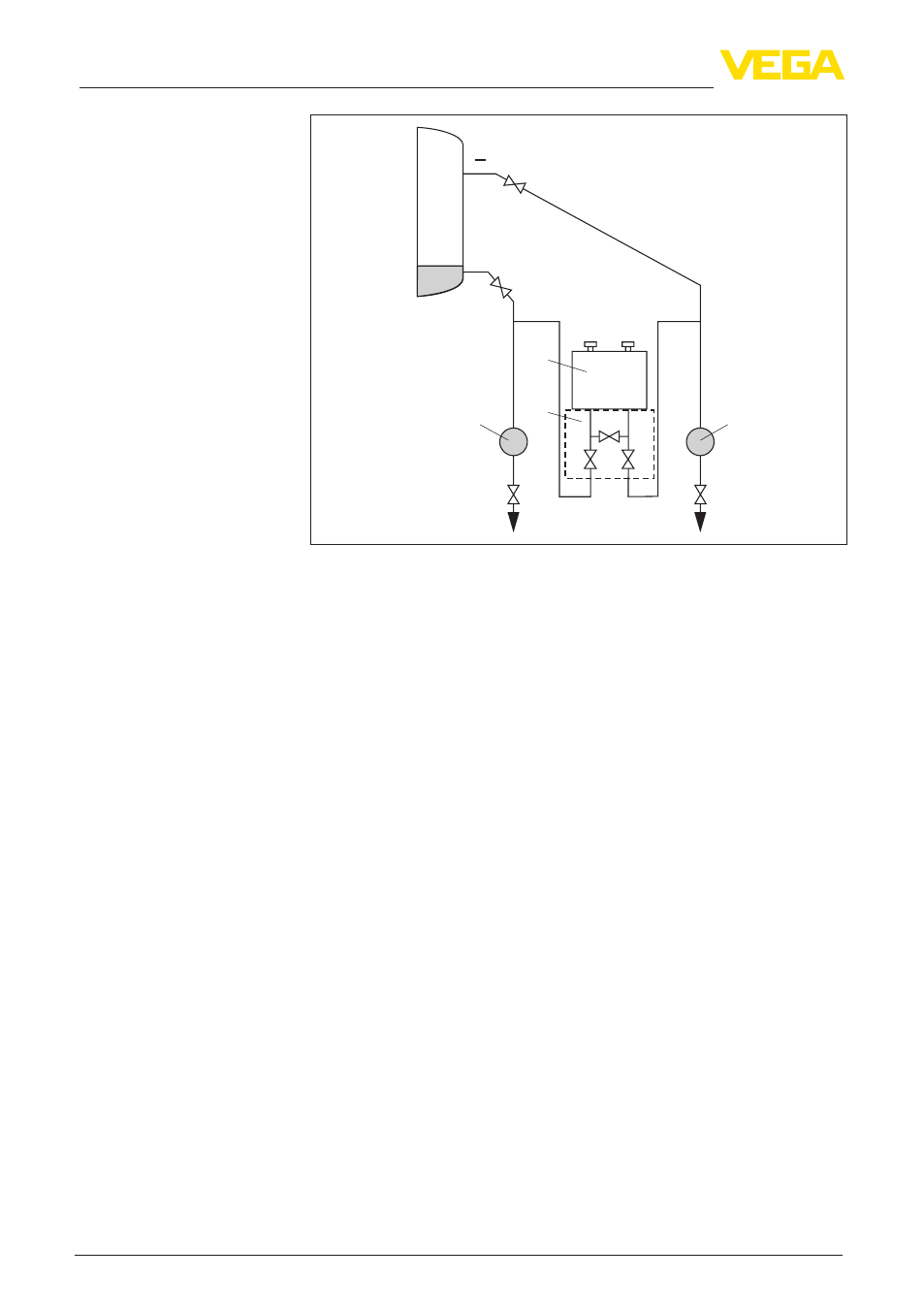

Рис. 54: Предпочтительная схема установки для измерения в закрытой
емкости
I VEGADIF 65
II 3-вентильный блок
III Отделители
1, 5 Спускные вентили
2, 4 Впускные вентили
6, 7 Воздушные клапаны на VEGADIF 65
A, B Запорные вентили
Выполнить следующее:
1. Наполнить емкость до уровня выше нижнего отвода
2. Измерительную установку заполнить продуктом
Закрыть вентиль 3: плюсовая и минусовая стороны
разделены.
Открыть вентили A и B: запорные вентили открыты.
3. Удалить воздух с плюсовой стороны (если необходимо,
опорожнить минусовую сторону).
Открыть вентили 2 и 4: продукт поступает с плюсовой
стороны.
Кратковременно открыть и снова закрыть вентили 6 и 7:
плюсовая сторона полностью заполняется продуктом, а
воздух удаляется.
4. Место измерения привести в рабочее состояние.
Теперь:
Вентили 3, 6 и 7 закрыты.
Вентили 2, 4, A и B открыты
После этого выполнить начальную установку, см. ниже.
Схема установки для
измерения в закрытой
емкости
Подготовка к выполне-
нию установки
