Установка и замена компонентов
127
5
Установка нового модема.
a
Подключите модемный кабель к модему.
ВНИМАНИЕ. Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъемы и измените направление установки платы.
b
Выровняйте модем с отверстиями для винтов и вдавите модем в разъем на системном блоке.
c
Затяните винты, которые закрепляют модем на системной плате.
6
Закройте крышку отсека для мини-платы/модема.
Мини плата
Если вы приобрели мини-плату вместе с компьютером, она уже установлена в компьютере.
ПРЕДУПРЕЖДЕНИЕ. Перед тем как приступить к выполнению операций данного раздела, выполните
указания по безопасности, описанные в Информационном руководстве по продуктам.
ВНИМАНИЕ. Для предотвращения возникновения электростатического разряда, заземлитесь, надев
антистатический браслет или периодически прикасаясь к некрашеной металлической поверхности,
например к разъему на задней панели компьютера.

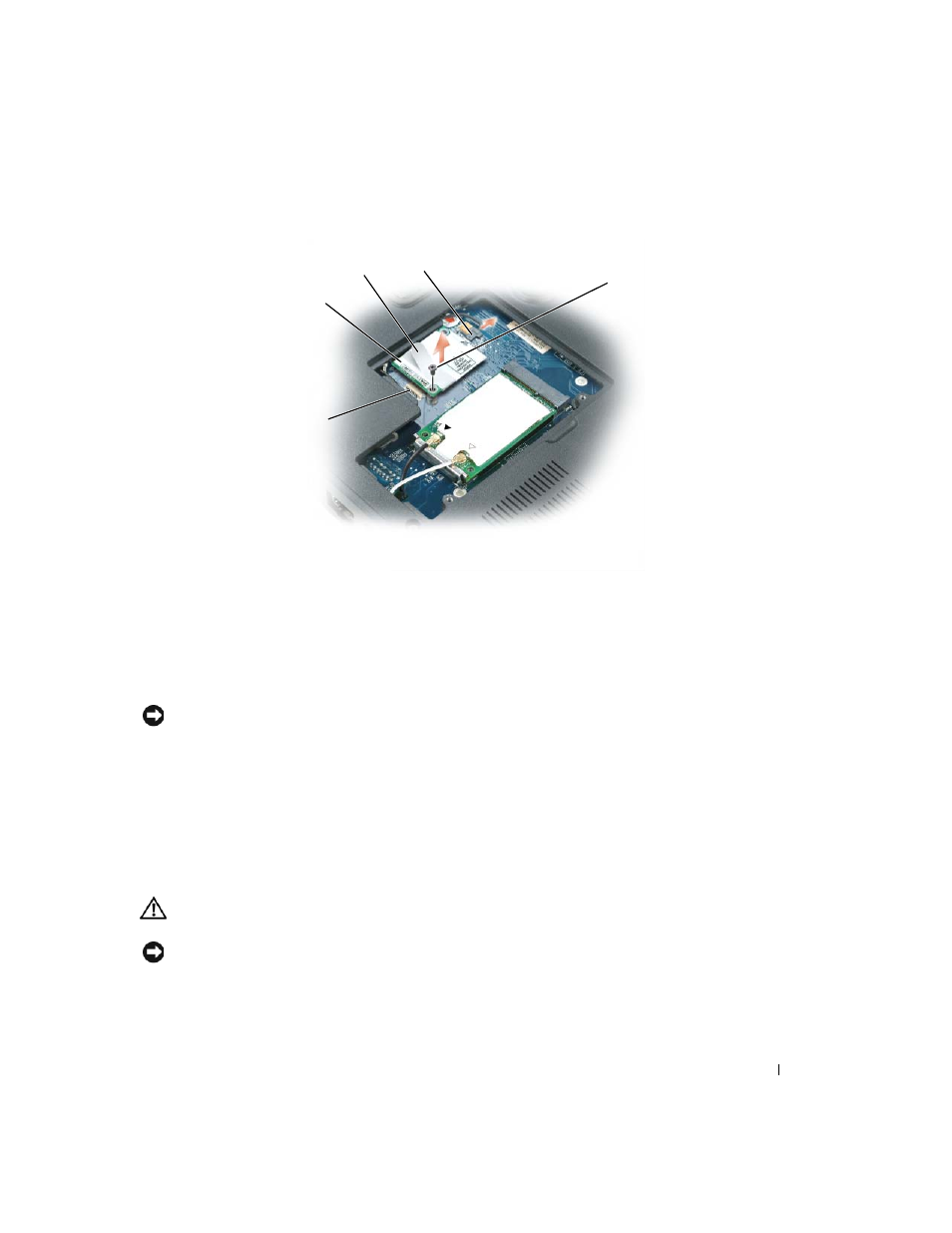

1 модем 3 кабель модема 5 разъем модема на системной плате
2 язычок для извлечения модема 4 винт крепления модема
1
5
2
4
3
