Установка и замена компонентов
107
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъемы на плате и системной плате и измените
направление установки платы.
5 Установка новой мини-платы.
a Вставьте разъем мини-платы в разъем на системной панели под углом 45 градусов, а затем
нажмите на другой конец мини-платы до щелчка.

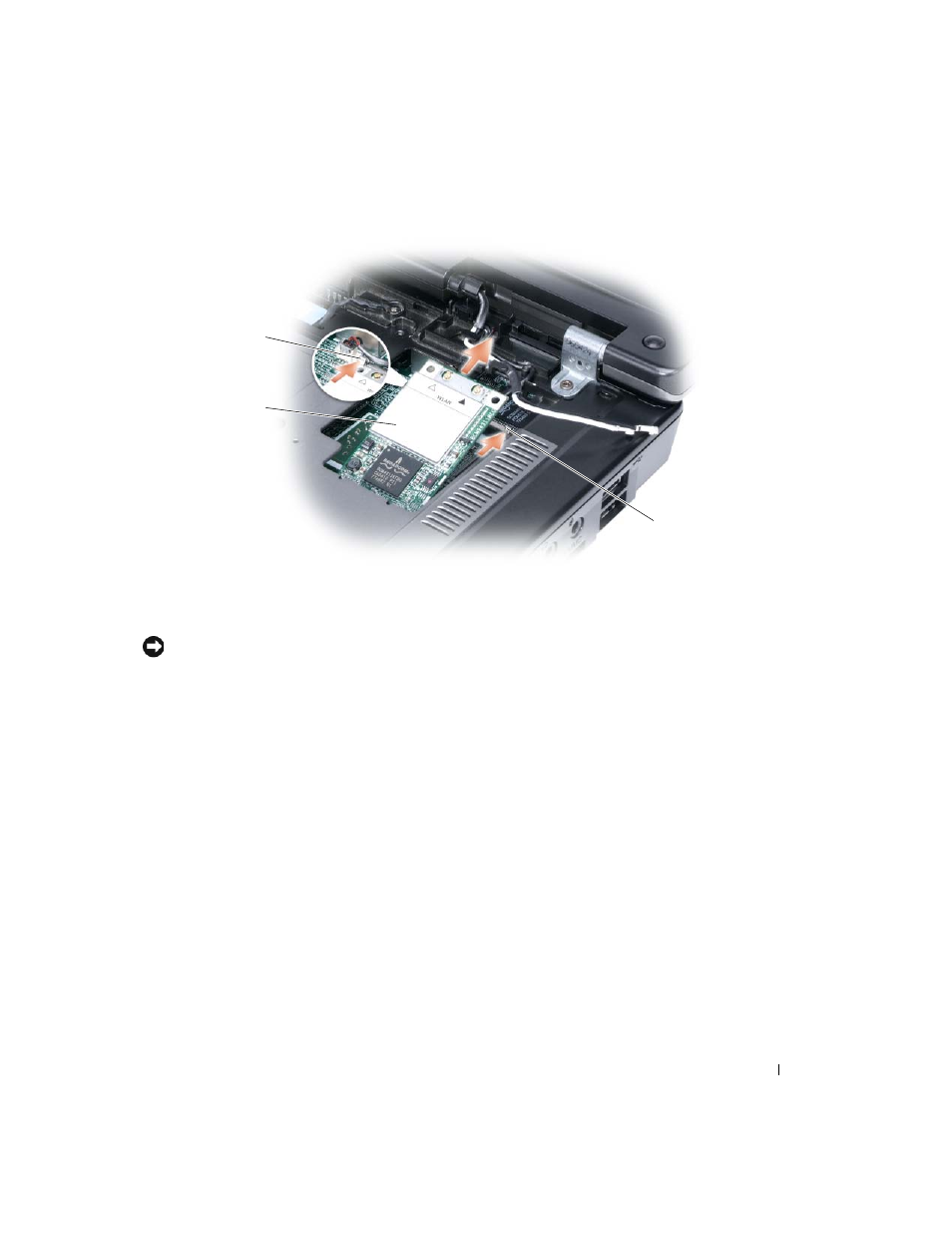

1 мини-плата 2 металлическая защелка 3 металлическая защелка
2
3
1
