Установка и замена компонентов
83
3
Извлеките установленный модем:
a
Выверните винты которые крепят модем к системной плате, и отложите их в сторону.
b
Потяните вверх приклеенный язычок, чтобы вынуть модем из разъема на системной плате,
затем отсоедините модемный кабель.
4
Установка нового модема.
a
Подсоедините кабель модема к модему.
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъемы и измените направление установки платы.
b
Выровняйте модем с отверстиями для винтов и вдавите модем в разъем на системном блоке.
c
Затяните винты, которые закрепляют модем на системной плате.
5
Закройте крышку модема.

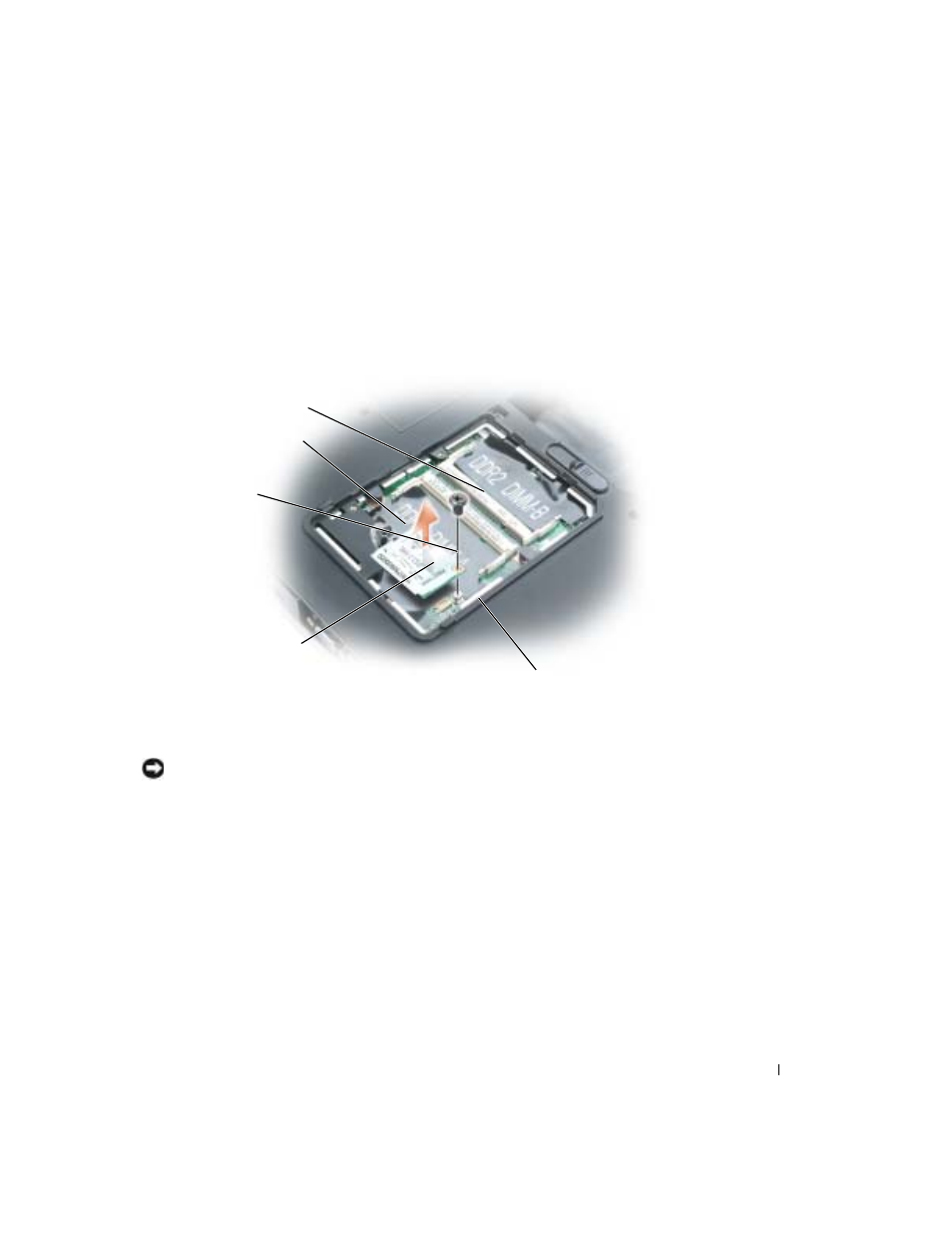

модем
разъем на системной плате
винт
кабель модема
язычок
