Техническое обслуживание ИБП
|
Для замены батареи ИБП:
1
Снимите переднюю крышку ИБП (см. Рисунок 38):
Удерживайте правуюсторону крышки против корпуса. Отстегните левуюсторону
крышки и потяните ее вперед.
Потяните за выступ правой стороны передней крышки и снимите ее с корпуса.
Уберите переднюю крышку в сторону.
1
2

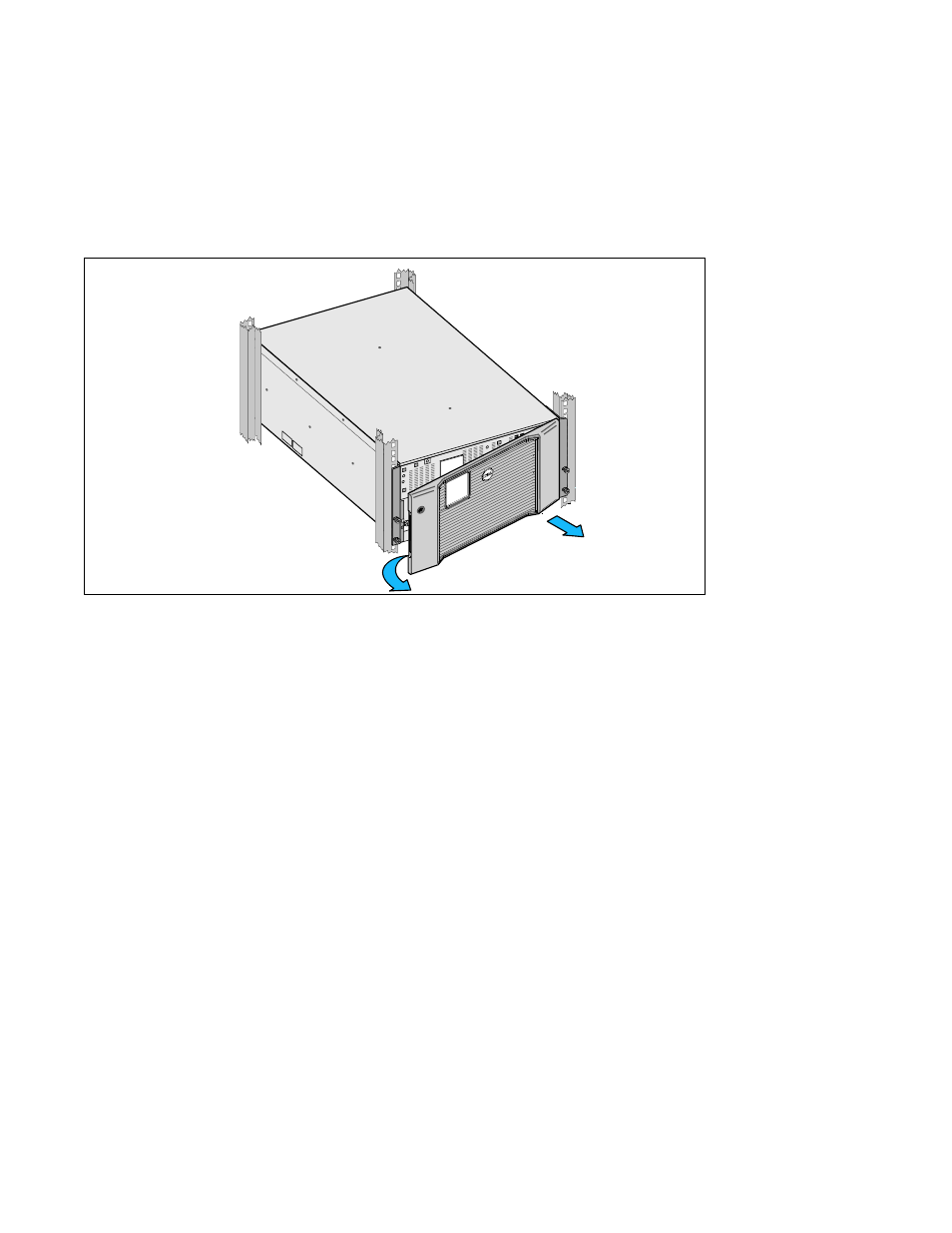

Рисунок 38. Снятие передней крышки ИБП
2
Снимите оба кронштейна крепления батареи с ИБП (см. Рисунок 39):
Найдите левый (помечен буквойL) кронштейн крепления. На левой стороне корпуса
поверните винт-барашек против часовой стрелки, чтобы освободить левый
кронштейн крепления.
Отодвиньте кронштейн к центральной стойке, чтобы освободить его из корпуса.
Поверните кронштейн крепления к себе и потяните его влево, чтобы убрать его.
Уберите кронштейн крепления в сторону.
Найдите правый (обозначенный буквой R) кронштейн крепления. На правой стороне
корпуса поверните винт-барашек против часовой стрелки, чтобы освободить правый
кронштейн крепления.
Отодвиньте кронштейн к центральной стойке, чтобы освободить его из корпуса.
Поверните кронштейн крепления к себе и потяните его вправо, чтобы убрать его.
Уберите кронштейн крепления в сторону.
