25
Установка
|

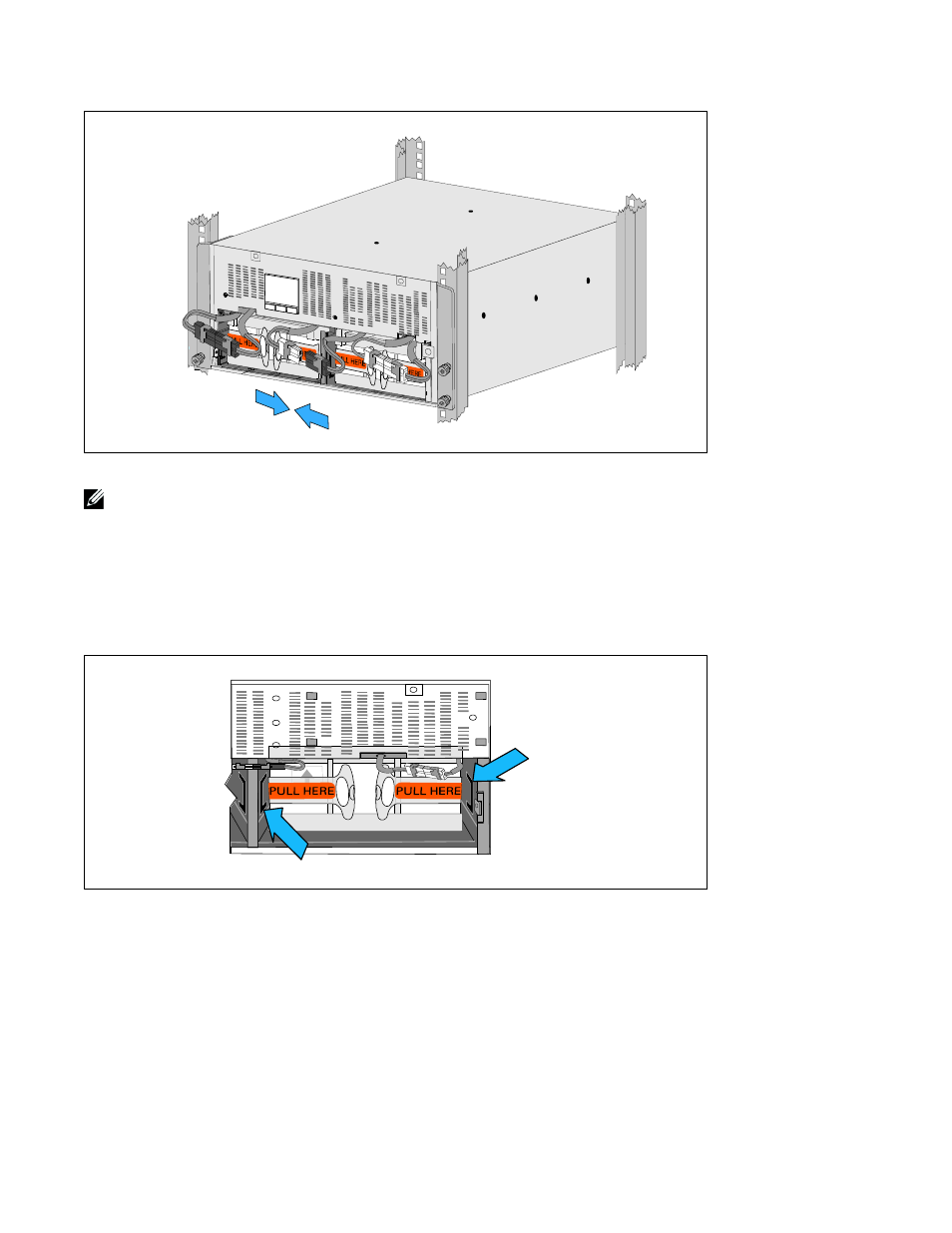

Рисунок 14. Подключение разъемов батарей
ПРИМЕЧАНИЕ:
Обозначения L (Лево) и R (Право) на крепежных контейнерах указывают на
то, где они должны быть установлены.
12
Снимите левый (L)и правый (R) крепежные кронштейны батарей (см. Рисунок 15):
Для первой скобы батареи, вставьте кронштейн в паз на стенке средней стойки.
Плотно закрепите соединительные кабели батареи за кронштейном.
Выровняйте край скобы батареи с помощьюканала на корпусе.
Сдвиньте кронштейн, пока он прочно не зафиксируется в боковом пазу.
Боковой паз средней стойки
Боковой паз корпуса
Рисунок 15. Вставка кронштейна в пазы
