Техническое обслуживание ИБП
|
5
Снимите левый ( L) и правый (R) крепежные кронштейны батарей (см. Рисунок 36):
Для первой скобы батареи, вставьте кронштейн в паз на стенке средней стойки.
Плотно закрепите соединительные кабели батареи за кронштейном.
Выровняйте край скобы батареи с помощьюканала на корпусе.
Сдвиньте кронштейн, пока он прочно не зафиксируется в боковом пазу.
Боковой паз средней стойки
Боковой паз корпуса

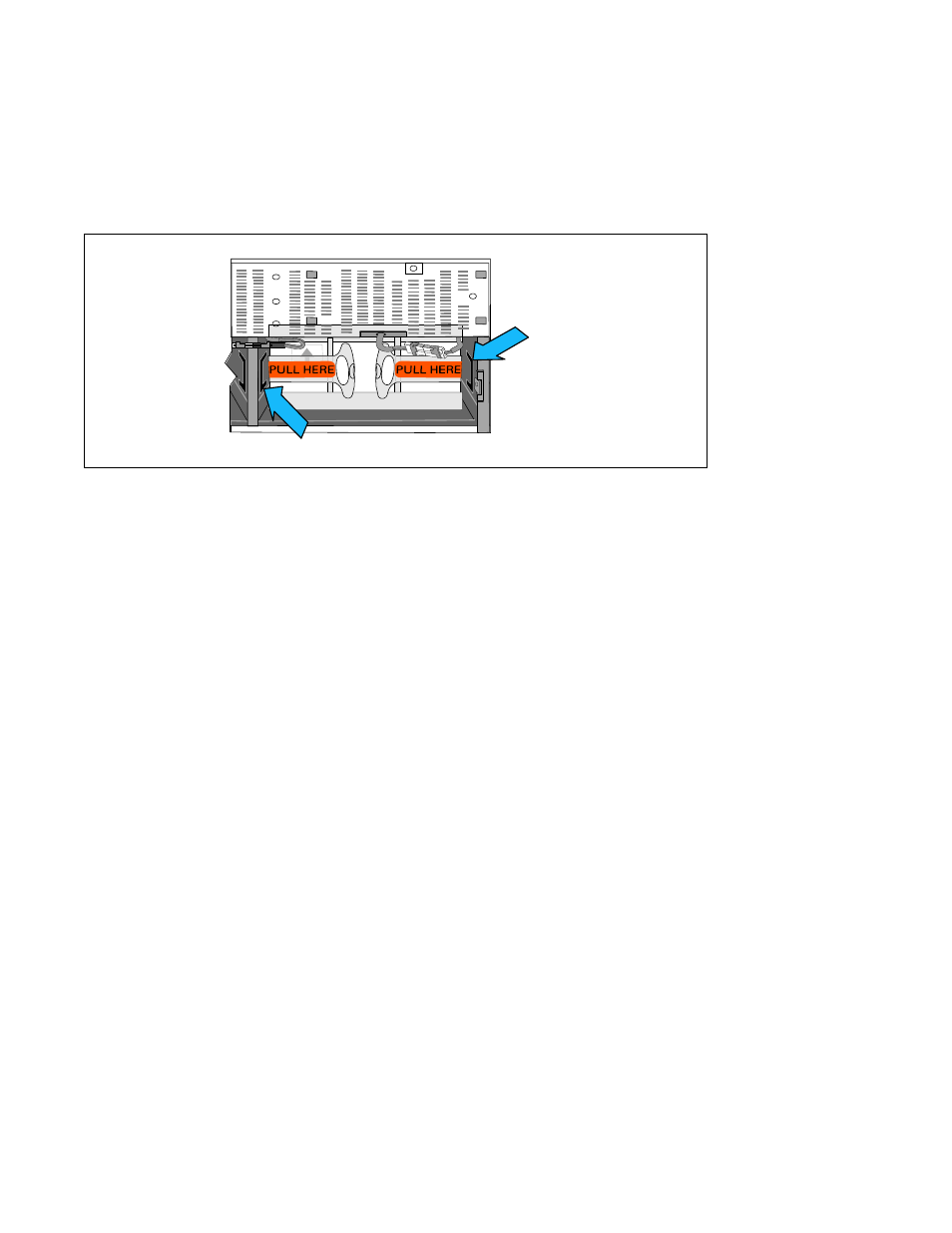

Рисунок 36. Вставка кронштейна в пазы
Поверните винт-барашек по часовой стрелке, чтобы закрепить кронштейн.
Повторите процедуру для крепежного кронштейна второй батареи.
