Установка
Для жесткого подключения входа ИБП:
1
Выключите подачу тока на точке распределения, где будет подключен ИБП.
Убедитесь наверняка в отсутствии электропитания.
2

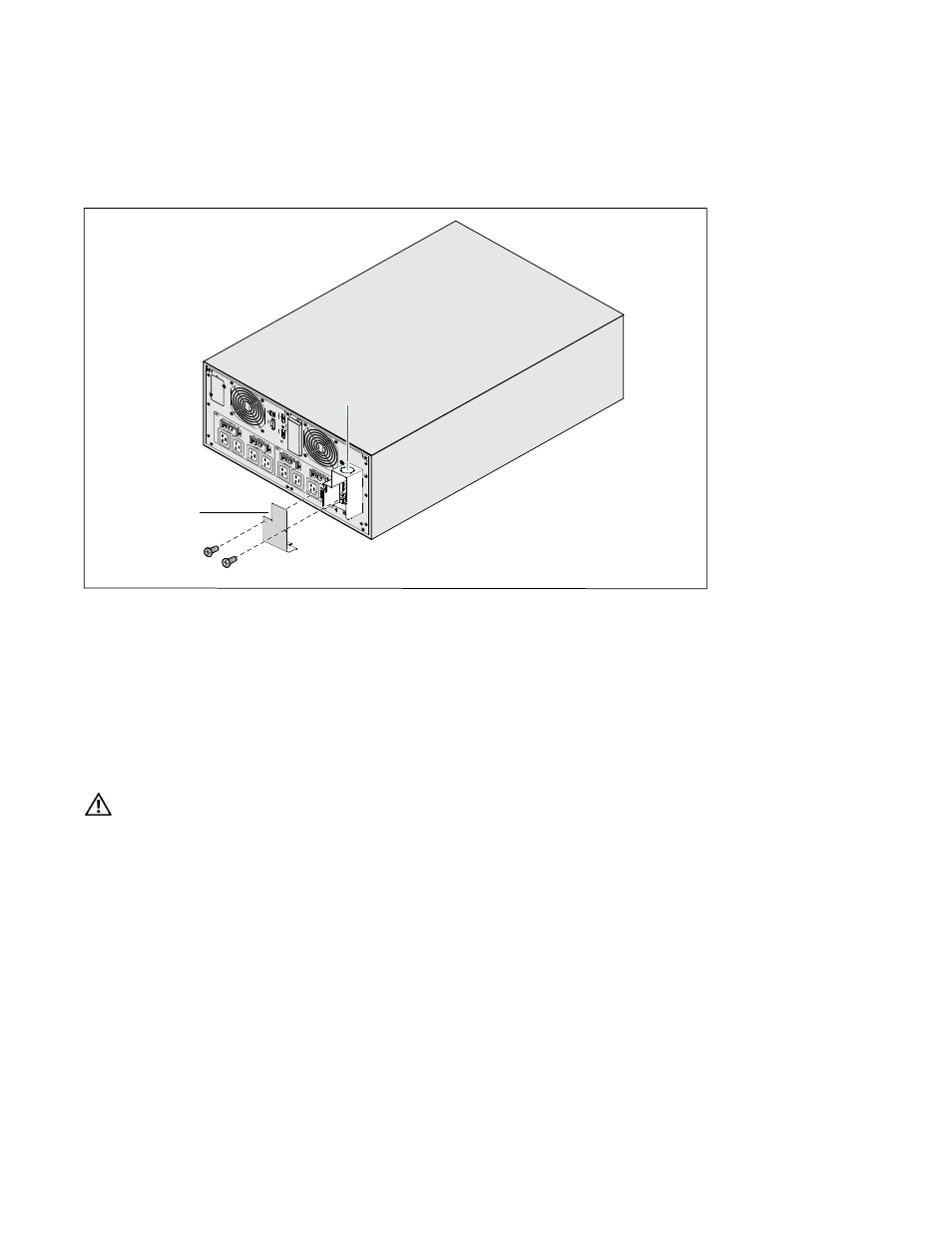

Удалите крышку клеммной колодки (два винта) и сохраните ее.
Крышка
клеммного
блока
Выбивное отверстие
Рисунок 20. Снятие крышки клеммной колодки
3
Сделайте выбивное отверстие в крышке клеммного блока для входного
кабелепровода. В отверстие должен входить 1
” или 1.5” (25.4 мм или 38.1 мм)
промежуточный металлический кабелепроводов (IMC).
4
Протяните входной провод через кабелепровод, оставив около 0,5 м открытого
провода. Присоедините гибкий металлический патрубок к концу кабелепровода.
5
Вставьте кабелепровод через отверстие для ввода проводов и присоедините
патрубок кабелепровода к панели. Зачистите
” конец каждого входящего провода на
1,5 см (0,5).
ВНИМАНИЕ:
Если на ИБП нет автоматического устройства защиты от обратного тока,
установите внешнее изолирующее устройство (см. Рисунок 21). После установки
устройства необходимо прикрепить на внешний замыкатель переменного тока
предупреждающую наклейку следующего (или эквивалентного) содержания:
РИСК НАПРЯЖЕНИЯ ОБРАТНОГО ТОКА. Изолируйте ИБП перед работой на этой цепи,
затем проверьте осутствие опасного напряжения на всех клеммах.
