Инструкция по эксплуатации Dell UPS 10000R
Страница 29
29
Установка
|
ВНИМАНИЕ:
Цепь дистанционного аварийного отключения питания не должна быть
соединена с цепями, подключенными к сети электропитания. Необходима усиленная
изоляция от сети электропитания. Номинальные значения для переключателя REPO
составляют 24 В пост.тока , 20 мА, выключатель не должен подключаться ни к какой
другой цепи. Для правильной работы сигнал REPO должен оставаться активным не
менее 250 мс.
ВНИМАНИЕ:
Для гарантированного отключения питания нагрузки при срабатывании
дистанционного аварийного отключения питания в любом режиме работы ИБП
необходимо одновременно отключать входное питание ИБП.
ПРИМЕЧАНИЕ:
Для Европы требования к аварийному выключателю указаны в документе
HD-384-48 S1 «Электрическое оборудование зданий, часть 4: Защита в целях безопасности,
Раздел 46: Изоляция и выключатели».
Соединения дистанционного аварийного отключения питания
Функция провода
Номинальное сечение клеммного
провода
Рекомендуемое сечение провода
Дистанционное
аварийное
отключение питания
4
–0.32 мм
2
(12
–22 AWG)
0.82 мм
2
(18 AWG)
ПРИМЕЧАНИЕ:
Для работы ИБП эти контакты должны быть открыты. Если короткое
замыкание соединительных контактов REPO приведет к отключению ИБП, перезапустите
ИБП, открыв соединительные контакты REPO и включив ИБП вручную. Максимальное
сопротивление в закороченном контуре составляет 10 Ом.
ПРИМЕЧАНИЕ:
Во избежание случайного отключения нагрузки обязательно тестируйте
функцию дистанционного аварийного отключения питания перед подключением важной
нагрузки.
ПРИМЕЧАНИЕ.
Если установлен,
уберите
переключатель

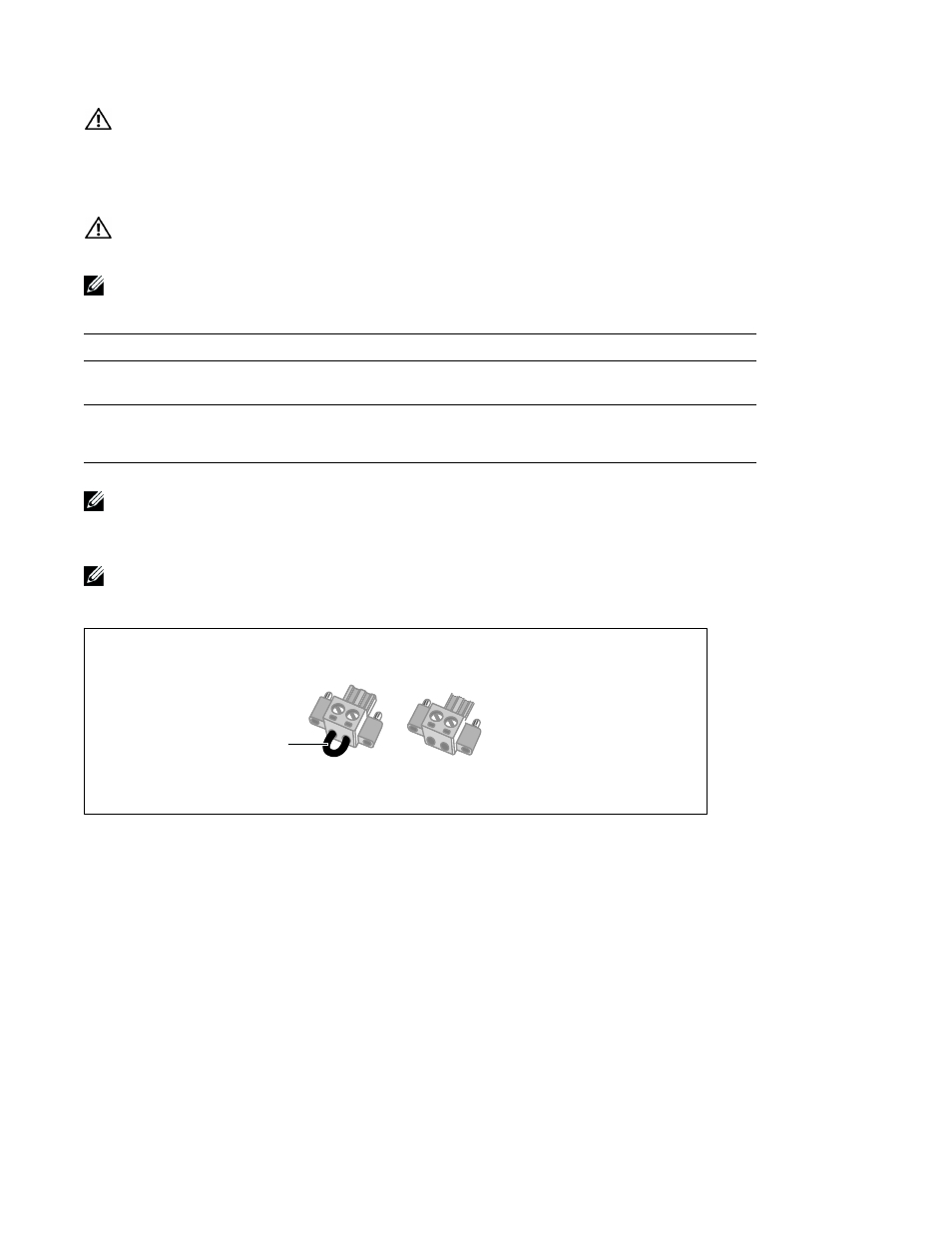

Рисунок 18. Коннектор REPO
