8.
Отсоедините кабель микрофона и кабель адаптера переменного тока от соответствующих разъемов на системной плате
.
9.
Выверните два винта
, которыми системная плата крепится к основанию компьютера.
10.
Приподнимите системную плату под углом к боковой стороне компьютера и извлеките ее из основания компьютера
.
Замена системной платы
1.
Удалите бумагу с термоохлаждающих накладок
, прилагаемых к новой системной плате, и наклейте их на процессор, северный мост и южный
мост
.
2.
Выполните все шаги
, указанные в разделе
, в обратном порядке.
3.
Включите компьютер
.

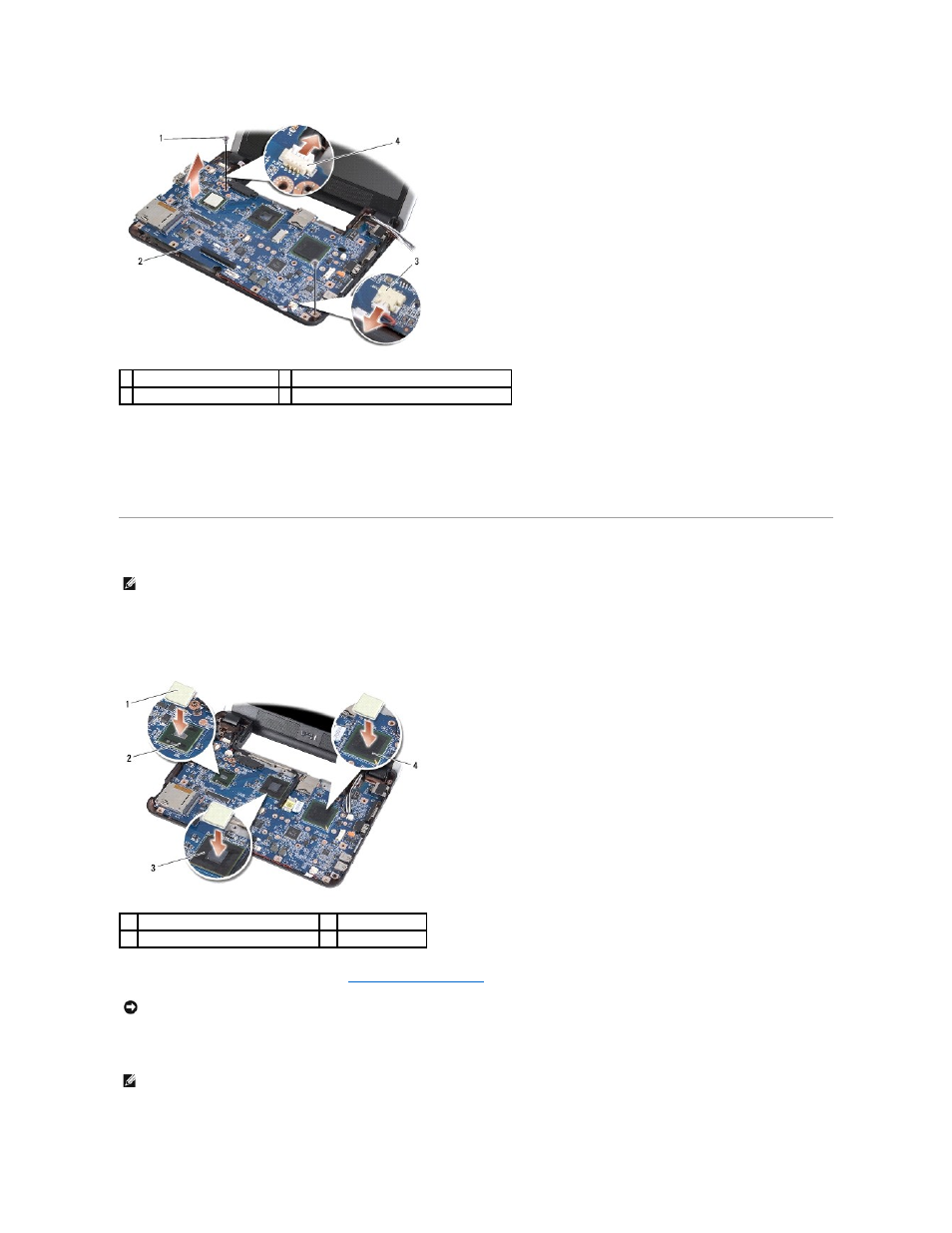

1 винт (2)
2 системная плата
3 разъем кабеля микрофона
4 разъем кабеля адаптера переменного тока
ПРИМЕЧАНИЕ
.
Термоохлаждающие накладки могут приклеиться к нижней части упора для рук
. Снимите термоохлаждающие накладки с нижней
части упора для рук
.
1
термоохлаждающая накладка
(3)
2
южный мост
3
северный мост
4
процессор
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что внутри компьютера случайно не остался какой-либо
винт
. В противном случае можно повредить компьютер.
ПРИМЕЧАНИЕ
.
После замены системной платы введите номер метки производителя компьютера в
BIOS системной платы, установленной взамен
старой платы
.
