Обратная установка дисплея в сборе – Инструкция по эксплуатации Dell Inspiron Mini 9
Страница 14
7.
Отсоедините кабели дисплея и кабель динамика от соответствующих разъемов на системной плате
.
8.
Запомните
, как уложены кабели дисплея и кабель динамика, и осторожно извлеките их из направляющих желобков, как показано на рисунке.
9.
Выверните два винта из шарниров дисплея в сборе
.
10.
Снимите дисплей в сборе с основания компьютера
.
Обратная установка дисплея в сборе
1.
Совместите шарниры дисплея с отверстиями в основании компьютера
, а затем опустите дисплей, чтобы он встал на место.
2.
Вставьте обратно и затяните два винта шарниров дисплея в сборе
.
3.
Осторожно уложите кабели дисплея и кабель динамика в направляющие желобки и подсоедините их к соответствующим разъемам системной
платы
.
4.
Осторожно протяните антенные кабели мини
-платы через системную плату в соответствующие направляющие желобки.
5.
Установите на место упор для рук
(смотрите раздел
Обратная установка упора для рук
).
6.
Установите на место клавиатуру
(смотрите раздел
Обратная установка клавиатуры
).
7.
Установите на место крышку модуля
(смотрите раздел
Обратная установка крышки модуля
).
8.
Задвиньте аккумулятор в отсек до щелчка и установите защелку фиксатора аккумулятора в положение «закрыто»
.

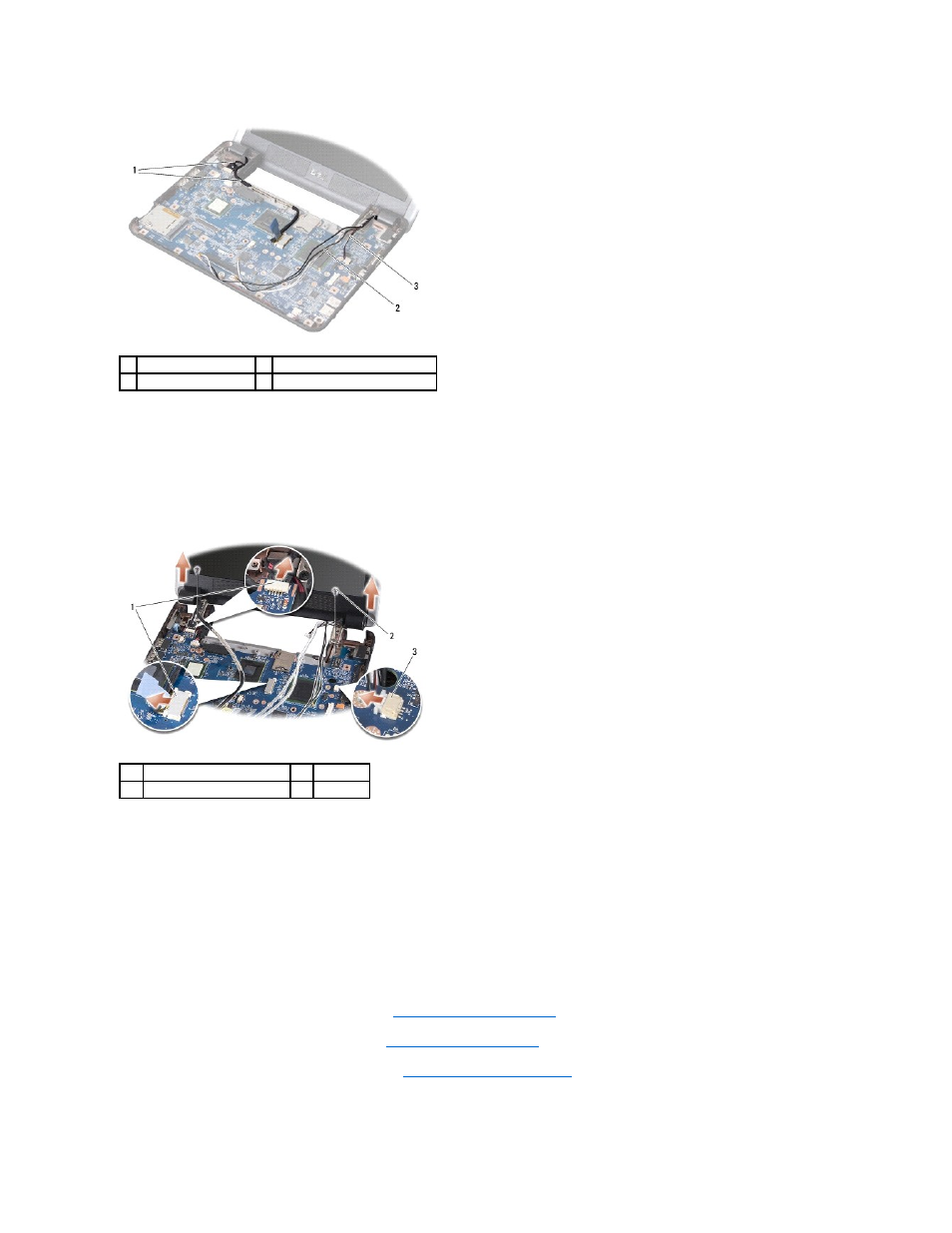

1
кабели дисплея
2
антенные кабели мини
-платы
3
кабель динамика
1
разъемы кабеля дисплея
2
винт
(2)
3
разъем кабеля дисплея
