Извлечение мини -платы
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Снимите крышку модуля (смотрите раздел Снятие крышки модуля ).
3. Отсоедините от мини -платы антенные кабели.
4. Высвободите мини -плату, вывернув крепежный винт.
5. Приподнимите мини -плату и извлеките ее из разъема на системной плате.
Обратная установка мини -платы
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Выньте новую мини -плату из упаковки.

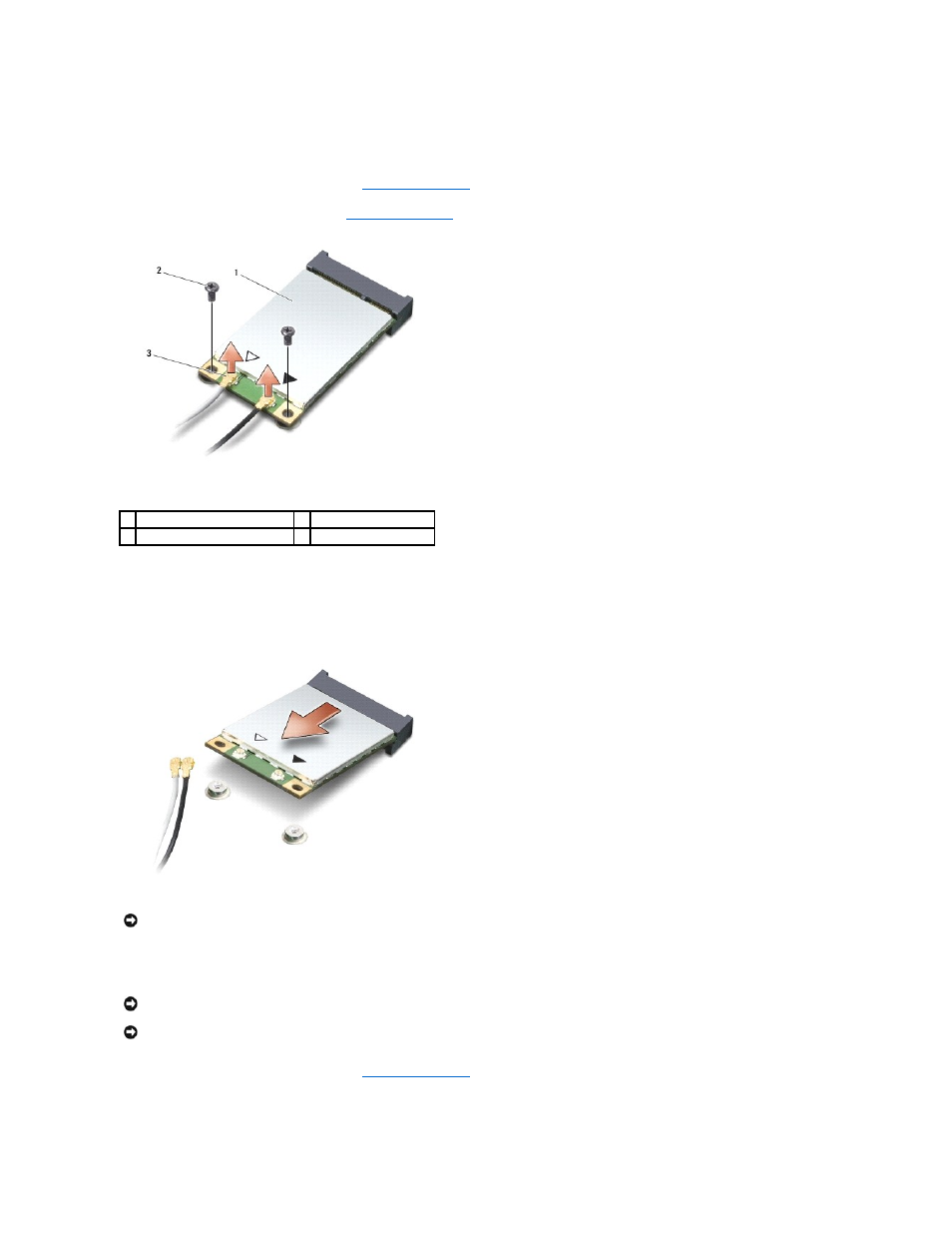

1 мини-плата 2 крепежный винт (2)
3 разъем антенного кабеля (2)
ВНИМАНИЕ . Храните извлеченную мини -плату в защитной антистатической упаковке. Смотрите информацию о защите от электростатического
разряда в сведениях по технике безопасности , прилагаемых к компьютеру.
ВНИМАНИЕ . Разъемы сконструированы так , чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате , и измените направление установки платы.
ВНИМАНИЕ . Во избежание повреждения мини -платы не разрешается размещать кабели под платой.
