Обратная установка упора для рук – Инструкция по эксплуатации Dell Inspiron Mini 9
Страница 28
8.
Начиная с верхней части упора для рук
, пальцами осторожно отсоедините его от основания компьютера, приподнимая внутреннюю сторону
упора для рук и одновременно надавливая на внешнюю сторону
.
9.
Снимите термоохлаждающие накладки с процессора
, северного моста и южного моста.
Обратная установка упора для рук
1.
Удалите бумагу с термоохлаждающих накладок
, прилагаемых к новому упору для рук, и наклейте их на процессор, северный мост и южный мост.
2.
Совместите выступы упора для рук с основанием компьютера
.
3.
Осторожно защелкните упор для рук
.
4.
Подсоедините кабель платы
Bluetooth, кабель сенсорной панели и кабель кнопки питания к соответствующим разъемам на системной плате.
5.
Вверните обратно семь винтов в верхней части упора для рук
.

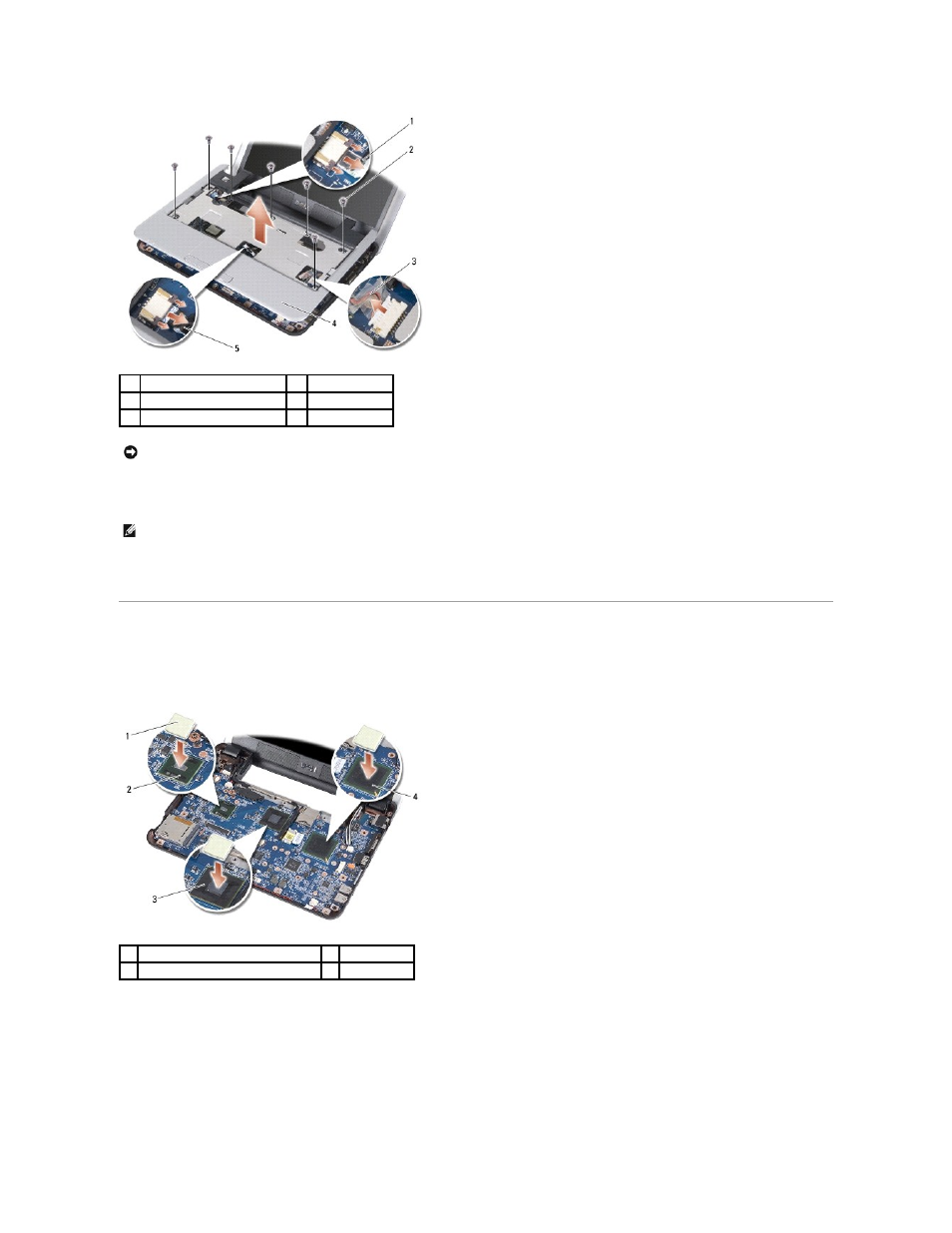

1
кабель кнопки питания
2
винт
(7)
3
кабель платы
Bluetooth
4
упор для рук
5
кабель сенсорной панели
ВНИМАНИЕ
.
Осторожно отсоедините упор для рук от основания компьютера
, чтобы не повредить упор для рук.
ПРИМЕЧАНИЕ
.
Термоохлаждающие накладки могут приклеиться к нижней части упора для рук
. Снимите термоохлаждающие накладки с нижней
части упора для рук
.
1
термоохлаждающая накладка
(3)
2
южный мост
3
северный мост
4
процессор
