Кабель панели дисплея
Извлечение кабеля панели дисплея
1.
Выполните инструкции
.
2.
Снимите лицевую панель дисплея
(смотрите раздел
).
3.
Извлеките камеру
(смотрите раздел
Извлечение камеры
).
4.
Снимите панель дисплея
5.
Переверните панель дисплея и положите ее на чистую поверхность
.
6.
Приподнимите токопроводящую ленту
, которой плоский кабель крепится к разъему платы дисплея, и отсоедините плоский кабель.
Обратная установка кабеля панели дисплея
1.
Подсоедините плоский кабель к разъему платы дисплея и закрепите его токопроводящей лентой
.
2.
Установите на место панель дисплея
Обратная установка панели дисплея
3.
Установите на место камеру
(смотрите раздел
Обратная установка камеры
).
4.
Установите на место лицевую панель дисплея
(смотрите рездел
Обратная установка лицевой панели
).
5.
Выполните инструкции
Обратная установка дисплея в сборе
.
Назад на страницу содержания
ПРИМЕЧАНИЕ
.
Кабели и разъемы панели дисплея могут отличаться в зависимости от заказанной панели дисплея
.

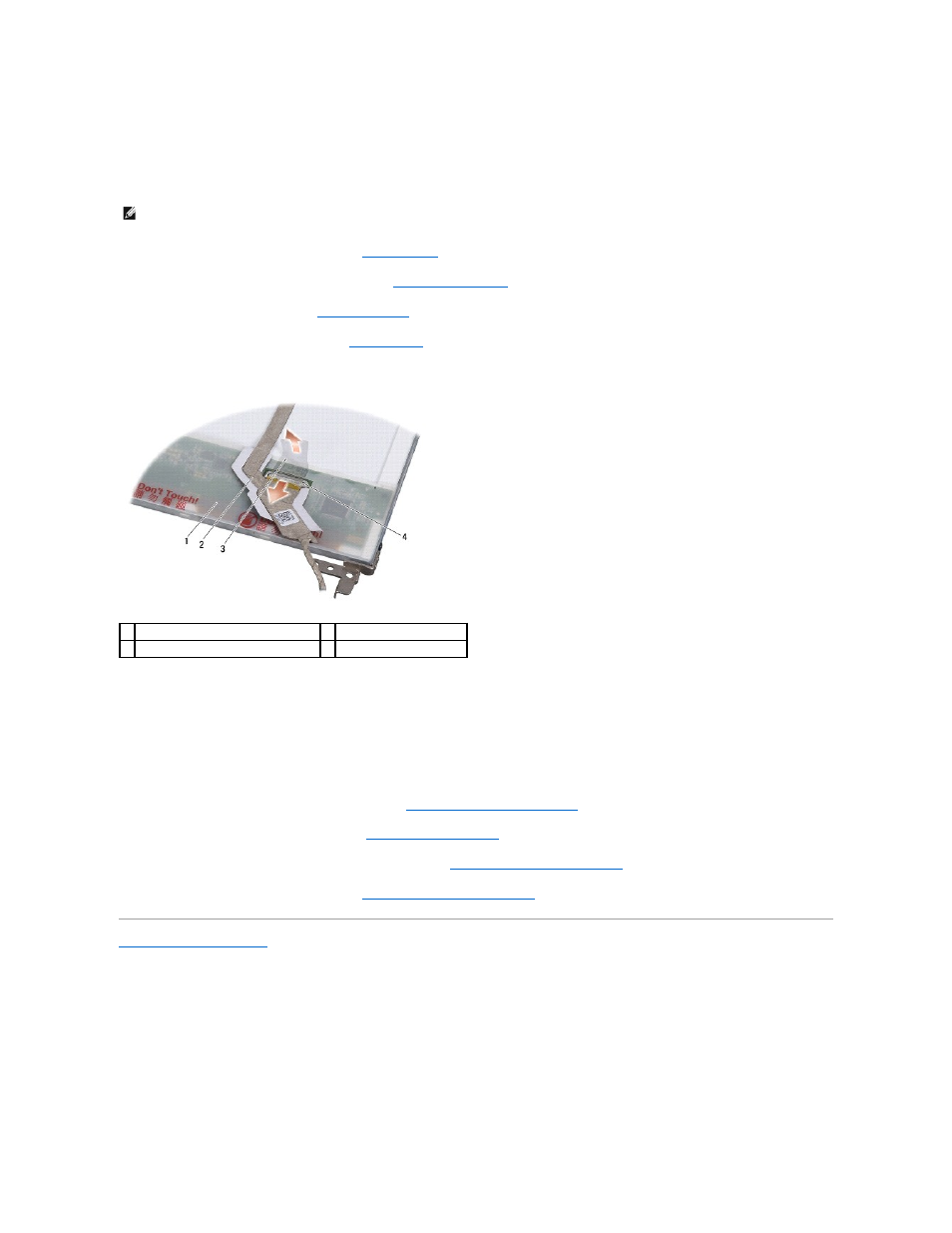

1 тыльная сторона панели дисплея
2 шлейф
3 токопроводящая лента
4 разъем платы дисплея
