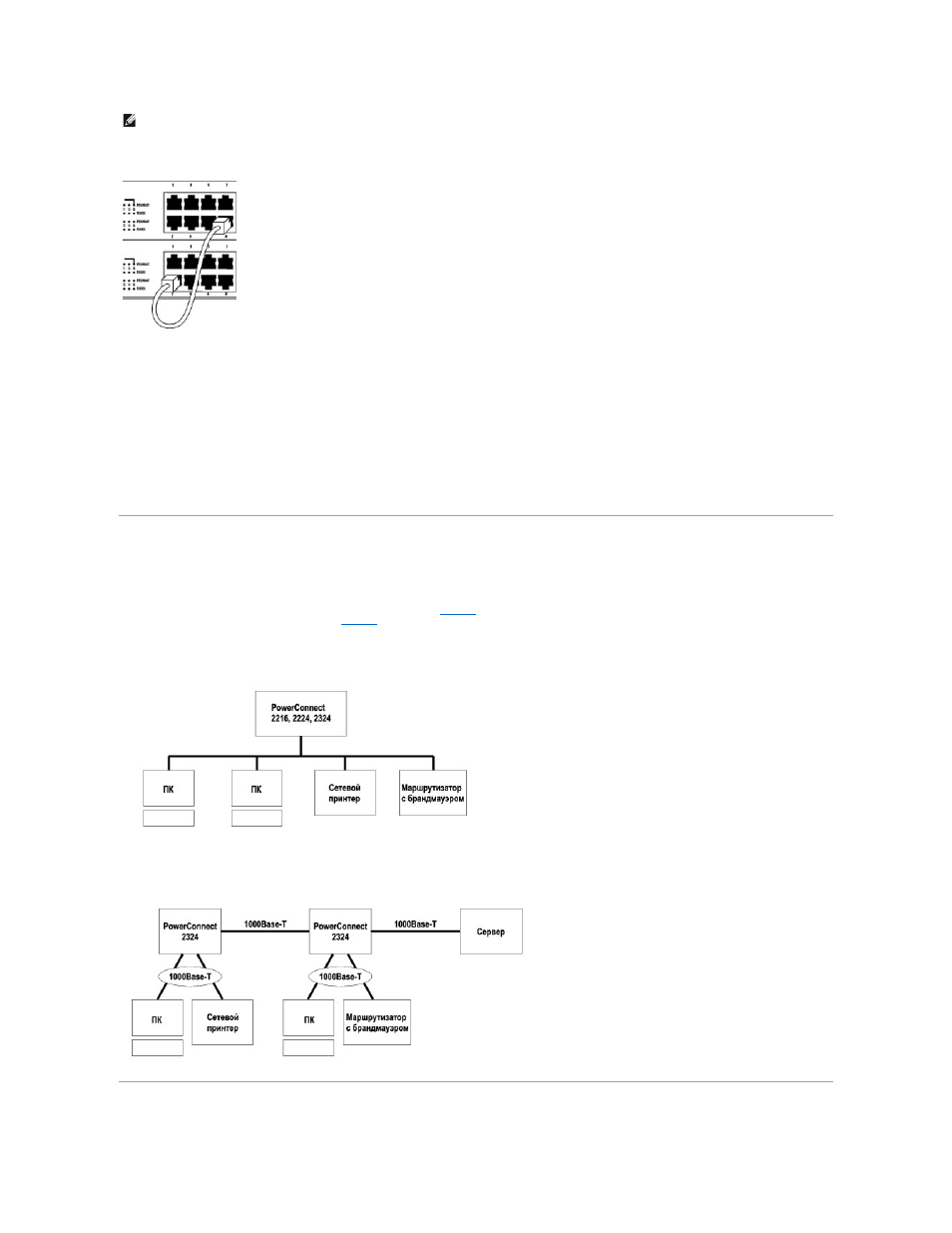

Рис
. 1-4. Каскадное включение коммутаторов
Подключение коммутаторов к другим устройствам
Подключив коммутатор к другим устройствам
, можно организовать небольшую сеть. Все порты RJ-45 поддерживают Auto MDI/MDIX и поэтому
самостоятельно определяют тип кабеля
, используемого для подключения сетевого устройства. Перекрестные или однопроходные сетевые кабели
могут использоваться для подключения ПК
, а также других сетевых устройств - таких, как концентраторы или маршрутизаторы к коммутатору. Все
порты на коммутаторе автоматически согласуют скорость и выбор работы в дуплексном или полудеплексном режиме
.
Типовые развертывания
Коммутатор можно развернуть в малых и больших рабочих группах
.
изображает типичную сеть с малой рабочей группой, в которой имеется
ограниченное число подключенных устройств
.
изображает типичную сеть с большой рабочей группой, содержащей несколько групп людей,
причем не все из этих пользователей работают в одном и том же физическом месте
.
Рис
. 1-5. Малая рабочая группа
Рис
. 1-6. Большая рабочая группа
ПРИМЕЧАНИЕ
:
Не соединяйте два коммутатора несколькими кабелями
. Использование нескольких кабелей для соединения коммутаторов может
создать петлю и вызвать столкновения
.
