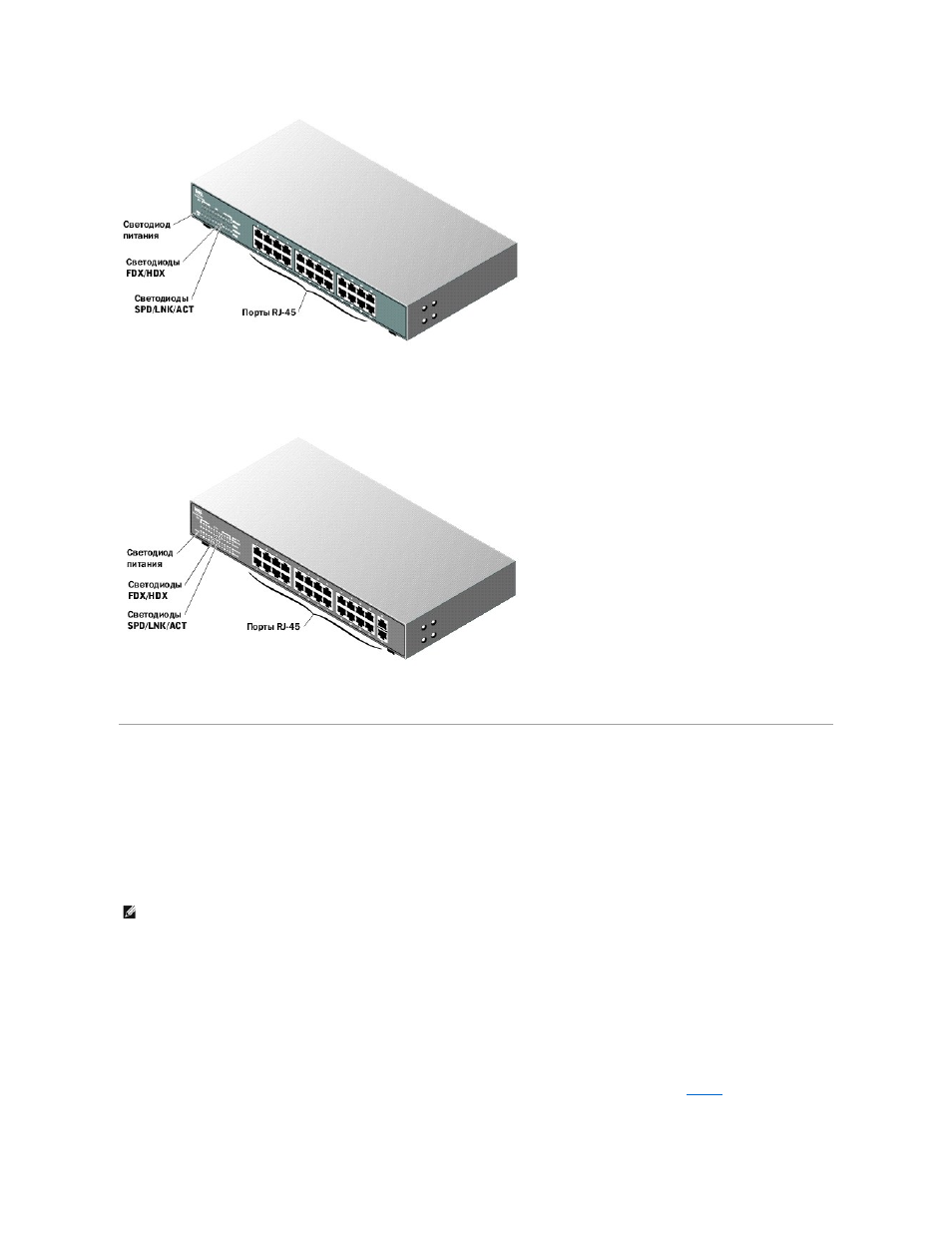

. 1-3. PowerConnect 2324
Coединение устройств
Порты коммутатора
RJ-45
Разъемы
RJ-45 расположены на передней панели коммутатора.
Все порты могут автоматически согласовывать дуплексный и полудуплексный режимы
. Эти коммутационные порты позволяют подключать коммутаторы
к устройствам
10Base-T и 100Base-T на портах 1-16 (2216), портах 1-24 (2224, 2324) и устройствам 1000Base-T на портах группового соединения 25 и
26 на 2324.
Объединение двух или нескольких коммутаторов
Каждый порт поддерживает набор функций
Auto MDI и MDIX. При каскадном подключении других коммутаторов или концентраторов каждый порт
можно подключать непосредственно к коммутатору или концентратору с помощью переходного кабеля витой пары
(см.
).
ПРИМЕЧАНИЕ
:
Убедитесь
, что для подключения устройств на скорости Gigabit Ethernet 1000 Мб/с используется кабельная система категории 5E
(CAT 5E).
