Светодиод дуплексного режима /конфликтов (fdx/hdx) – Инструкция по эксплуатации Dell PowerConnect 2324
Страница 3
l
Не горит —
коммутатор выключен.
Светодиод соединений
/активности портов 10/100 (SPD/LNK/ACT)
l
Постоянный зеленый сигнал — соединение на скорости 100 Мбит/с установлено, но никакие данные не передаются и не поступают.
l
Мигающий зеленый сигнал —
соединение на скорости 100 Мбит/с установлено, и данные передаются или поступают.
l
Постоянный желтый сигнал —
соединение на скорости 10 Мбит/с установлено, но никакие данные не передаются и не поступают.
l
Мигающий желтый сигнал —
соединение на скорости 10 Мбит/с установлено, и данные передаются или поступают.
l
Не горит — соединение не установлено.
Светодиод соединений
/активности портов 10/100/1000 (SPD/LNK/ACT) (только 2324)
l
Постоянный зеленый сигнал — соединение на скорости 1000 Мбит/с установлено, но никакие данные не передаются и не поступают.
l
Мигающий зеленый сигнал —
соединение на скорости 1000 Мбит/с установлено, и данные передаются или поступают.
l
Постоянный желтый сигнал —
соединение на скорости 10 Мбит/с или 100 Мбит/с установлено, но никакие данные не передаются и не
поступают
.
l
Мигающий желтый сигнал —
соединение на скорости 10 Мбит/с или 100 Мбит/с установлено, и данные передаются или поступают.
l
Не горит — соединение не установлено.
Светодиод дуплексного режима
/конфликтов (FDX/HDX)
l
Непрерывный зеленый сигнал —
порт работает в дуплексном режиме.
l
Мигающий зеленый сигнал —
на этом порте возникают конфликты.
l
Не горит — порт работает в полудуплексном режиме.

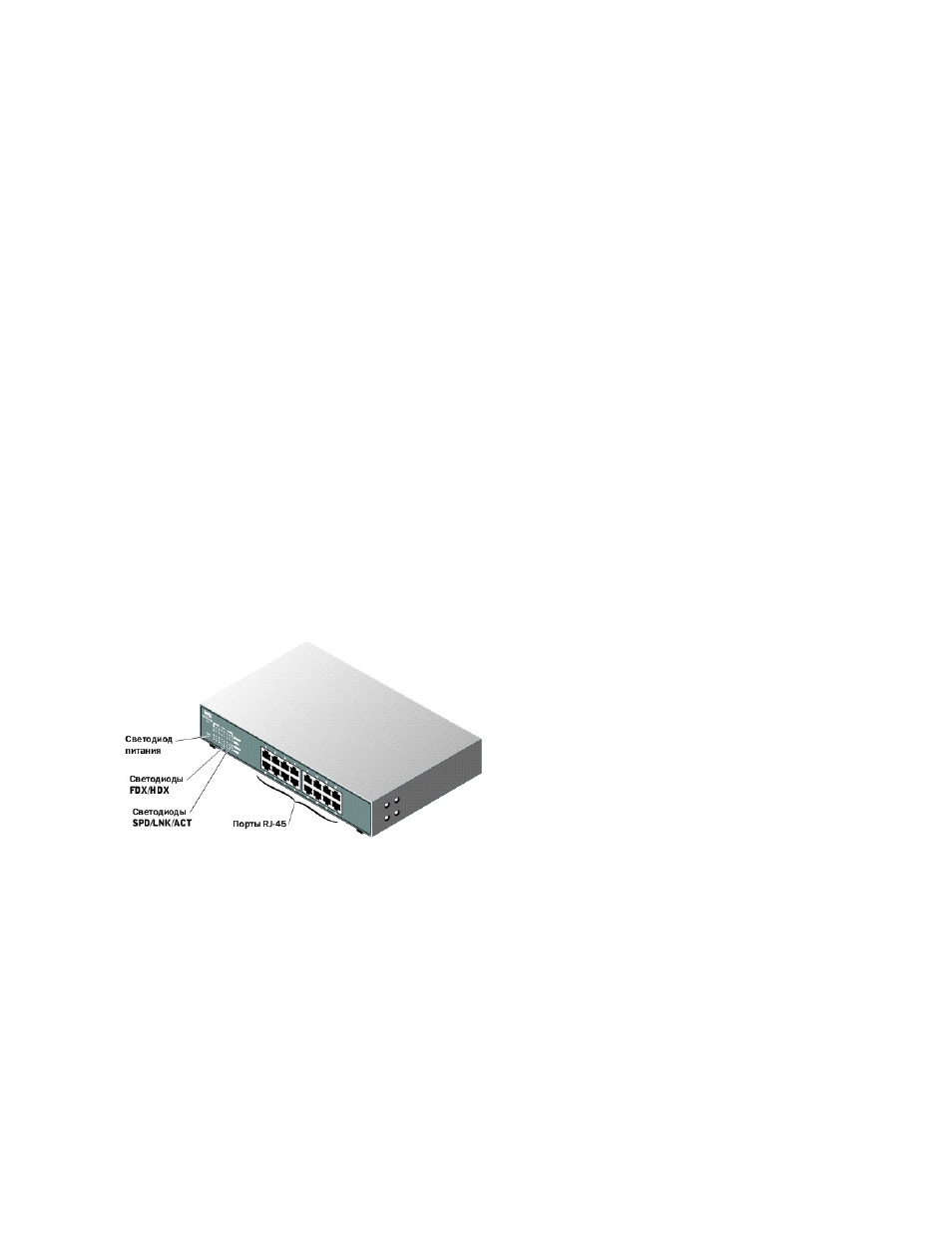

Рис
. 1-1. PowerConnect 2216
Рис
. 1-2. PowerConnect 2224
