При переконфигурировании оборудования может потребоваться информация о
номерах контактов и сигналах разъема видео. На рис. Б-6 показаны номера
контактов разъема видео, а в табл. Б-5 - назначения контактов и
интерфейсные сигналы разъема видео.

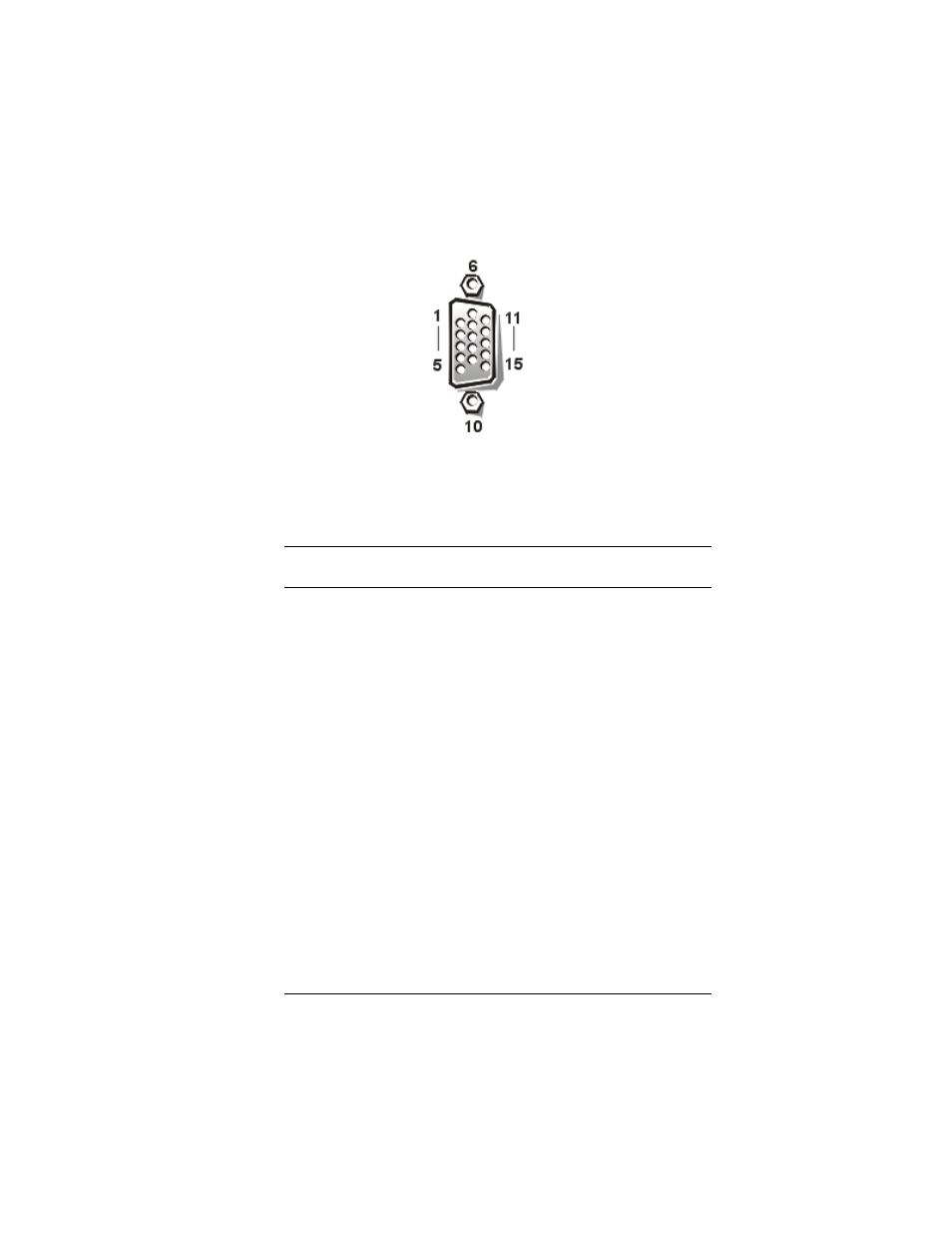

Рисунок Б-6. Номера контактов разъема видео
Таблица Б-5. Назначения контактов разъема видео
Контакт
Сигнал
Вход/
выход
Описание
1
REDВыход
Видео красный
2
GREEN
Выход
Видео зеленый
3
BLUE
Выход
Видео синий
4
NC
-
Нет соединения
5-8, 10
GND-
"Подвешенная" земля
9
VCC
-
Vcc
11
NC
-
Нет соединения
12
DDC data out
Выход
Монитор обнаружил
данные
13
HSYNC
Выход
Синхронизация по
горизонтали
14
VSYNC
Выход
Синхронизация по
вертикали
15
DDC clock out
Выход
Монитор обнаружил
сигнал синхронизации
Экран
-
-
Заземление на массу
