Порты и разъемы ввода/вывода
Б-5

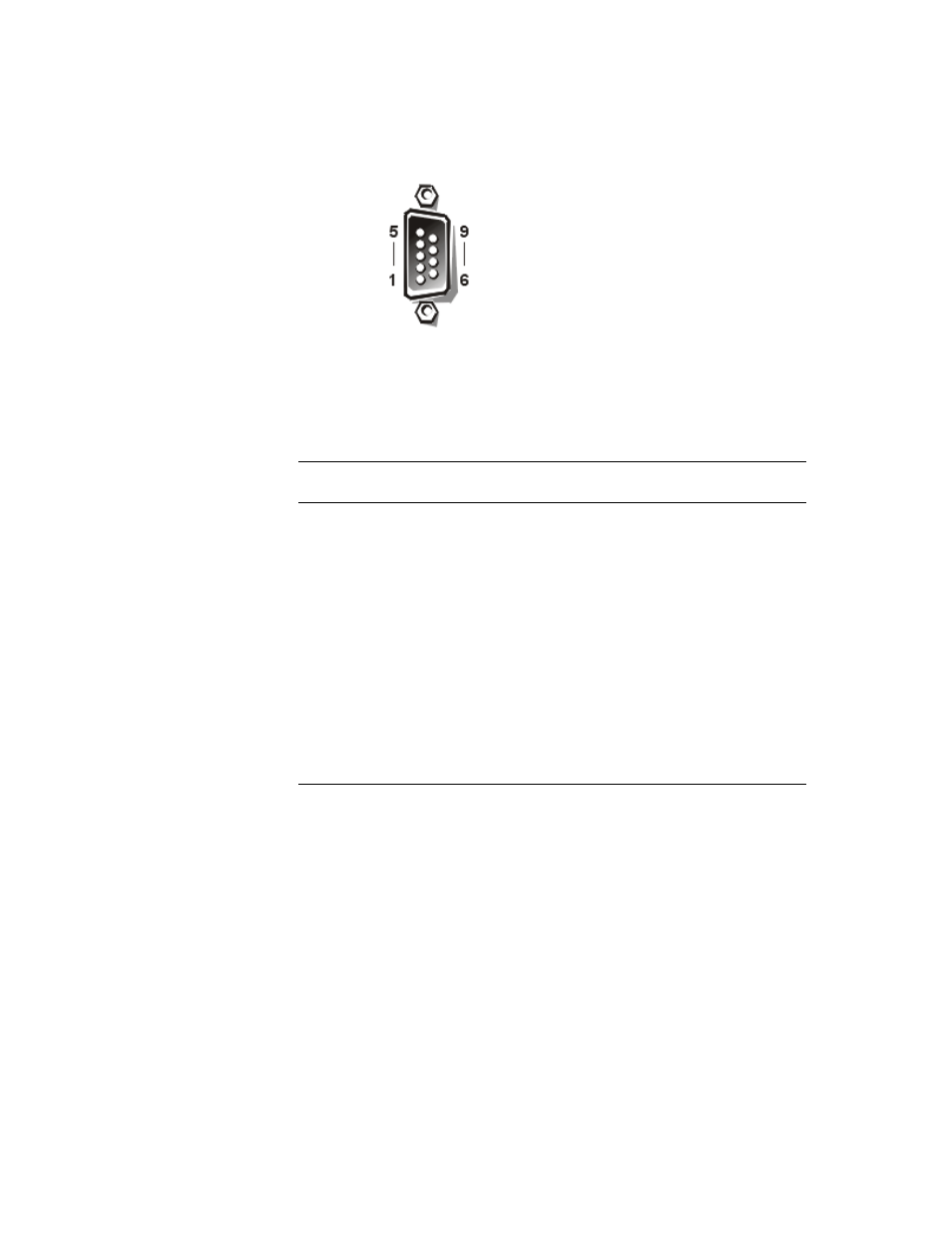

Рисунок Б-2. Номера контактов разъема последовательного порта
Таблица Б-1. Назначения контактов разъема последовательного
порта
Контакт
Сигнал
Вход/
выход
Описание
1
DCD
Вход
Детектирование данных и несущей
2
SIN
Вход
Последовательный ввод
3
SOUT
Выход
Последовательный вывод
4
DTR
Выход
Терминал готов к передаче данных
5
GND-
"Подвешенная" земля
6
DSR
Вход
Готовность набора данных
7
RTS
Выход
Готовность к передаче
8
CTS
Вход
Готовность к приему
9
RI
Вход
Индикатор звонка
Экран
-
-
Заземление на массу
