Разъемы
USB
В системе имеются два разъема
USB (universal serial bus [универсальной последовательной шины]) для подключения USB-совместимых устройств.
Обычно с
USB совместимы периферийные устройства, например, мыши, принтеры, клавиатуры и динамики компьютера.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема
USB. На
показаны
номера контактов разъема
USB, а в
- назначение контактов и интерфейсные сигналы разъема USB.

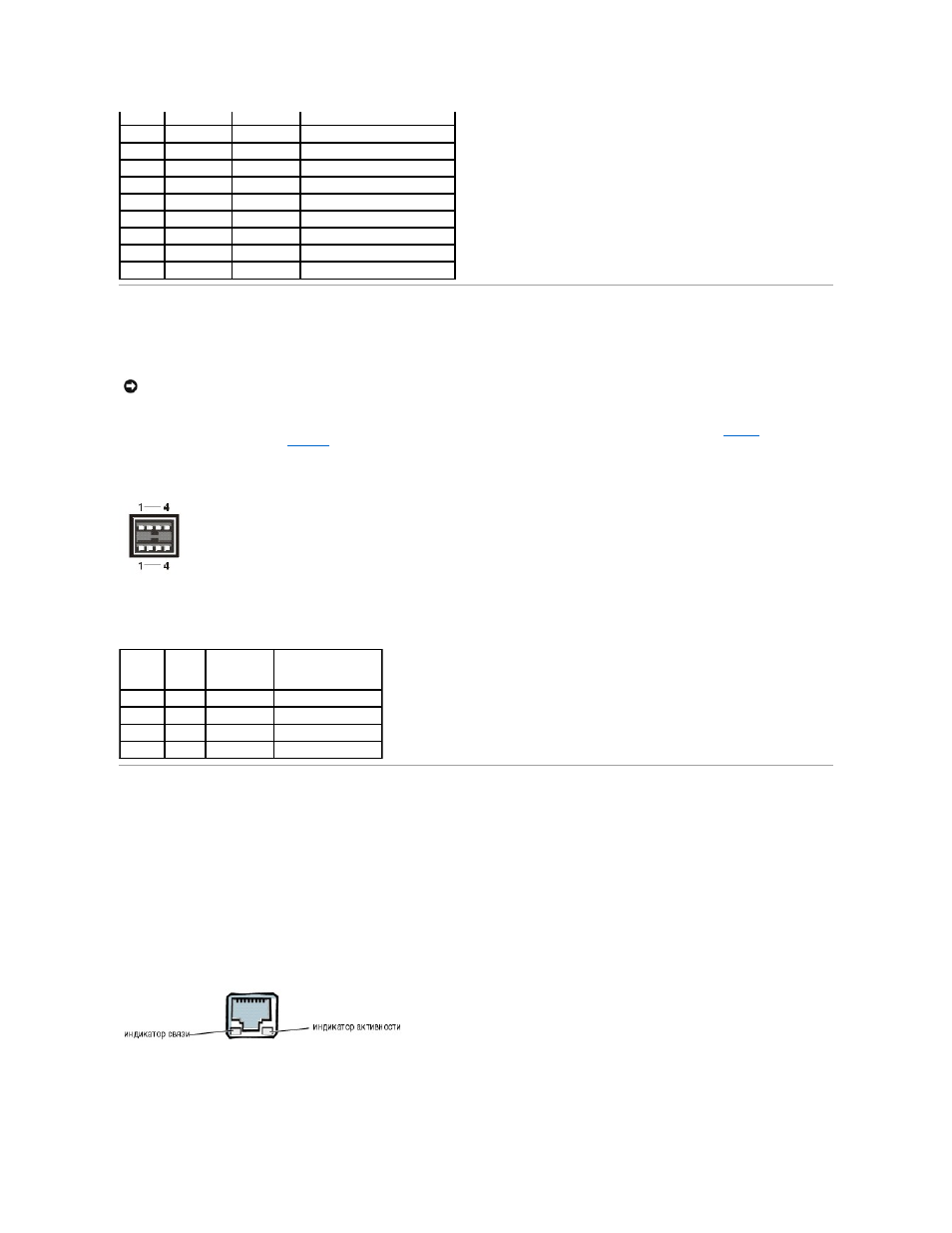

Рисунок B-7. Номера контактов разъема USB
Разъемы встроенного контроллера сетевого интерфейса
В системе имеется два встроенных
NIC (network interface controller [контроллер сетевого интерфейса])—10/100–Мб/c и 10/100/1000-Мб/с.
Контроллер
10/100-Мб/с обеспечивает все функции отдельной сетевой платы расширения и поддерживает стандарты 10 Base-T и 100 Base-TX
Ethernet.
Контроллер
10/100/1000-Мб/с обеспечивает более быстрое соединение между серверами и рабочими станциями и эффективное использование
ресурсов
, освобождая большую часть ресурсов для других приложений. Он поддерживает стандарты 10 Base-T, 100 Base-TX и 1000 Base-T Ethernet.
Оба контроллера поддерживают возможность дистанционного включения по сети
, обеспечивающую запуск системы по специальному сигналу
локальной сети с управляющей консоли сервера
. Дистанционное включение по сети позволяет настраивать систему, загружать и устанавливать
программное обеспечение
, обновлять файлы и контролировать ресурсы в нерабочее время, когда сетевой трафик обычно минимален.
Рисунок B-8. Разъем NIC
Требования к сетевому кабелю
1
RED
Выход
Видео красный
2
GREEN
Выход
Видео зеленый
3
BLUE
Выход
Видео синий
4
NC
-
Нет соединения
5–8, 10 GND
-
"Подвешенная" земля
9
VCC
-
Vcc
11
NC
-
Нет соединения
12
DDC data out Выход
Монитор обнаружил данные
13
HSYNC
Выход
Синхронизация по горизонтали
14
VSYNC
Выход
Синхронизация по вертикали
ВНИМАНИЕ
:
Не подключайте к системе устройства
USB с суммарным максимальным током более 500 мА или +5 В на канал. Подключение
устройств
, ток которых превышает этот порог, может вызвать отключение портов USB. Значения максимально допустимого тока устройств USB
можно найти в сопроводительной документации на устройства
.
Таблица
B-6. Назначение контактов разъема
USB
Контакт
Сигнал
Вход
/выход
Определение
1
Vcc
-
Напряжение питания
2
DATA
Вход
Ввод данных
3
+DATA
Выход
Вывод данных
4
GND
-
"Подвешенная" земля
