Разъемы и порты ввода /вывода
Руководство пользователя системы Dell™ PowerEdge™ 4600
Разъемы и порты ввода /вывода
Последовательные и параллельные порты
Разъемы клавиатуры и мыши
Разъем видео
Разъемы USB
Разъемы встроенного контроллера сетевого интерфейса
Разъемы и порты ввода /вывода
Разъемы и порты ввода /вывода на задней панели системы представляют собой шлюзы, через которые система взаимодействует с внешними
устройствами , такими как клавиатура, мышь, принтер и монитор. На рис . B-1 показаны разъемы и порты ввода/вывода системы.

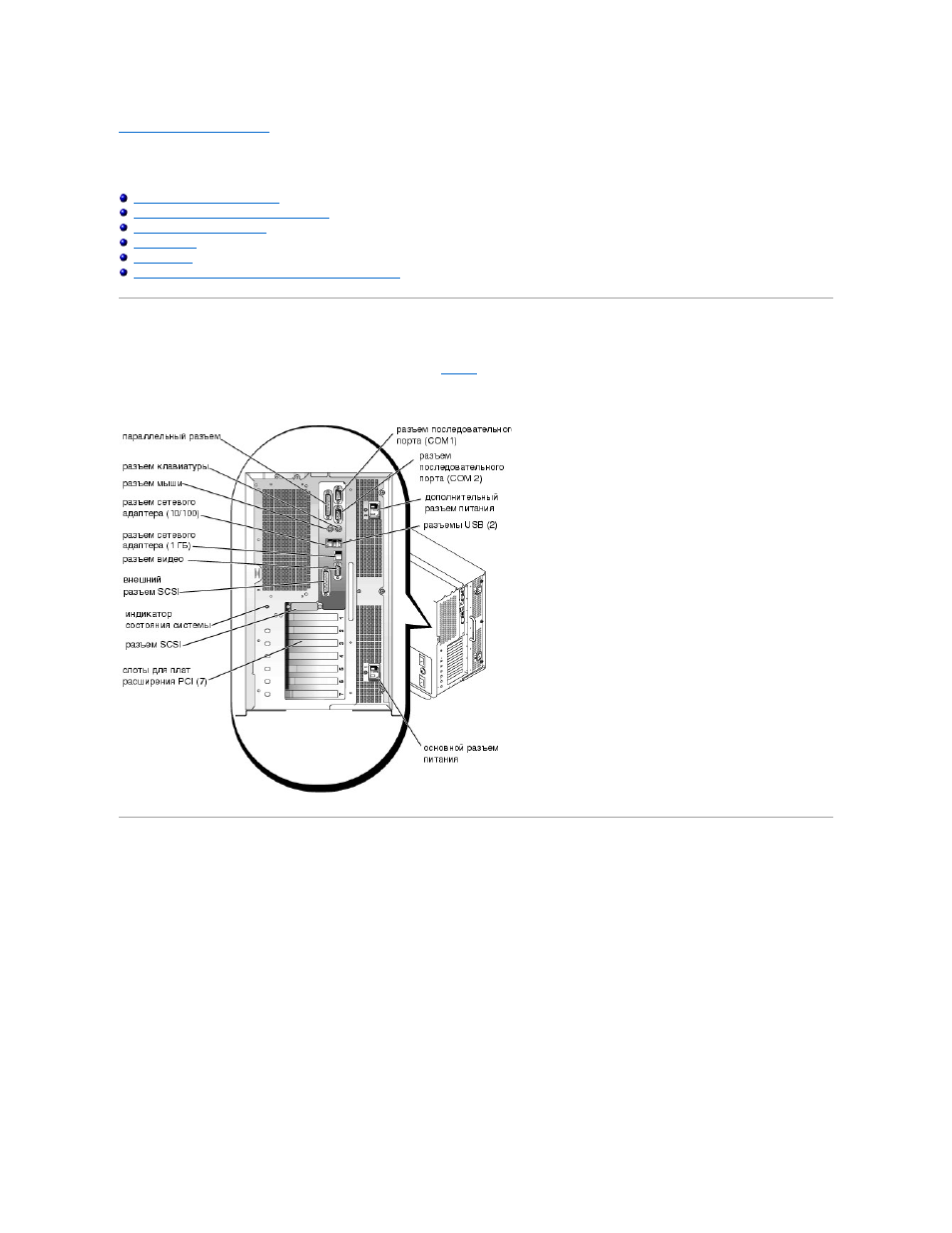

Рисунок B-1. Разъемы и порты ввода/вывода системы
Последовательные и параллельные порты
Для двух встроенных последовательных портов используются 9-контактные миниатюрные разъемы типа D-sub на задней панели. Эти порты
поддерживают такие устройства как внешние модемы , принтеры, плоттеры и мыши, для которых необходима последовательная передача данных
(передача данных по одному биту в один момент времени по одной линии).
В большинстве программ термин COM (для коммуникаций) с последующим числом используется для обозначения последовательного порта (например,
COM1 или COM2). По умолчанию встроенные последовательные порты системы имеют обозначения COM1 и COM2.
Для встроенного параллельного порта используется 25-контактный миниатюрный разъем типа D-sub на задней панели системы. Этот порт
ввода /вывода передает данные в параллельном формате (восемь бит данных, или один байт, передаются одновременно по восьми отдельным линиям
одного кабеля ). Параллельный порт используется в основном для принтеров.
В большинстве программ для обозначения параллельного порта используется термин LPT (линейный принтер) с последующим числом (например, LPT1).
По умолчанию встроенный параллельный порт имеет обозначение LPT1.
Обозначения портов используются , например, в процедурах установки программного обеспечения, в которых необходимо указать порт, к которому
подключен принтер , что позволяет программе определить, куда следует отправлять выходные данные. Неправильное назначение не позволит
выводить данные на печать или приведет к неправильной распечатке данных .
Установка платы расширения с последовательным или параллельным портами
В системе имеется возможность автоматической конфигурации последовательных портов . Эта функция позволяет добавить плату расширения с
последовательным портом , имеющим то же назначение, что и один из встроенных портов, без необходимости переконфигурирования платы. Если
