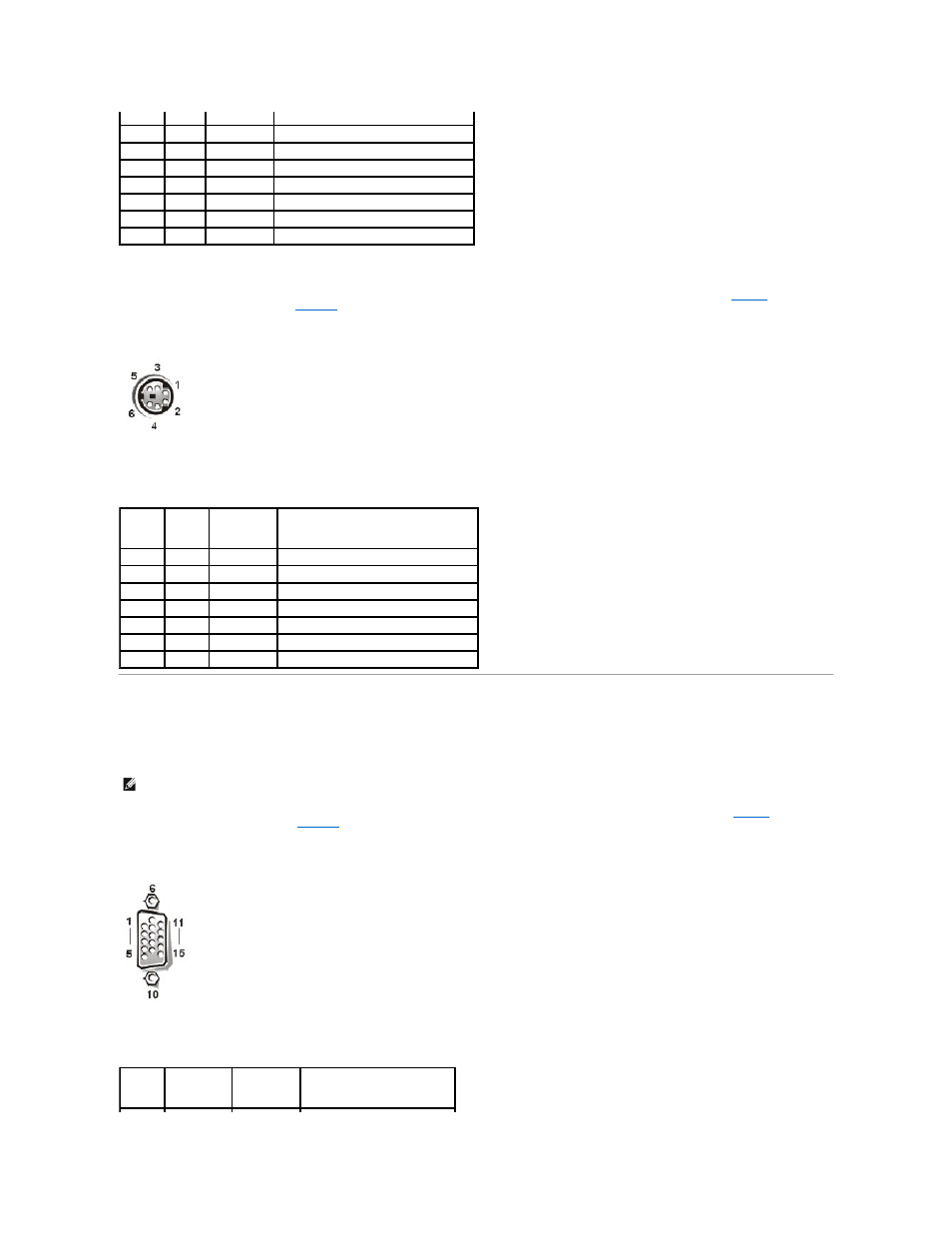

Разъем мыши
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема мыши . На рис . B-5 показаны
номера контактов разъема мыши , а в табл . B-4 - назначение контактов и интерфейсные сигналы разъема мыши.
Рисунок B-5. Номера контактов разъема мыши
Разъем видео
Для подключения VGA-совместимого монитора в системе используется 15-контактный миниатюрный разъем высокой плотности типа D-sub на задней
панели . Видеосхема на системной плате обеспечивает синхронизацию сигналов, управляющих красной, зеленой и синей электронными пушками в
мониторе .
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема видео . На рис . B-6 показаны
номера контактов разъема видео , а в табл . B-5 - назначение контактов и интерфейсные сигналы разъема видео.
Рисунок B-6. Номера контактов разъема видео
Контакт Сигнал Вход/выход Определение
1 KBDATA Вход/выход Данные клавиатуры
2 NC - Нет соединения
3 GND - "Подвешенная" земля
4 FVcc - Напряжение питания с предохранителем
5 KBCLK Вход /выход Синхронизация клавиатуры
6 NC - Нет соединения
Экран - - Заземление на массу
Таблица B-4. Назначение контактов разъема мыши
Контакт Сигнал Вход /выход Определение
1 MFDATA Вход/выход Данные мыши
2 NC - Нет соединения
3 GND - "Подвешенная" земля
4 FVcc - Напряжение питания с предохранителем
5 MFCLK Вход /выход Синхронизация мыши
6 NC - Нет соединения
Экран - - Заземление на массу
ПРИМЕЧАНИЕ : При установке платы видеоадаптера встроенная видеоподсистема на системной плате автоматически отключается .
Таблица B-5. Назначение контактов разъема видео
Контакт Сигнал Вход /выход Определение
