Обзор системы
Руководство пользователя системы Dell™ PowerEdge™ 4600
Индикаторы и элементы передней панели
Устройства для защиты по питанию
Система на базе одного или двух микропроцессоров
Intel® Xeon™ представляет собой полнофункциональный сервер, который может монтироваться в
стойку или в корпус типа
tower. В системе используются самые новые обеспечивающие высокую производительность технологии, предоставляется
расширенный набор функций и высокий уровень масштабируемости
.
В даннои главе описаны основные аппаратные и программные возможности и характеристики системы
, приведена информация об индикаторах
передней панели и о подключении к системе внешних устройств
. Здесь же приведена информация о порядке получения технической помощи.
Ориентация системы
показаны версии системы для монтажа в стойку и в корпусе типа tower. Иллюстрации в данном документе приведены для системы в корпусе
типа
tower, лежащей на боку.

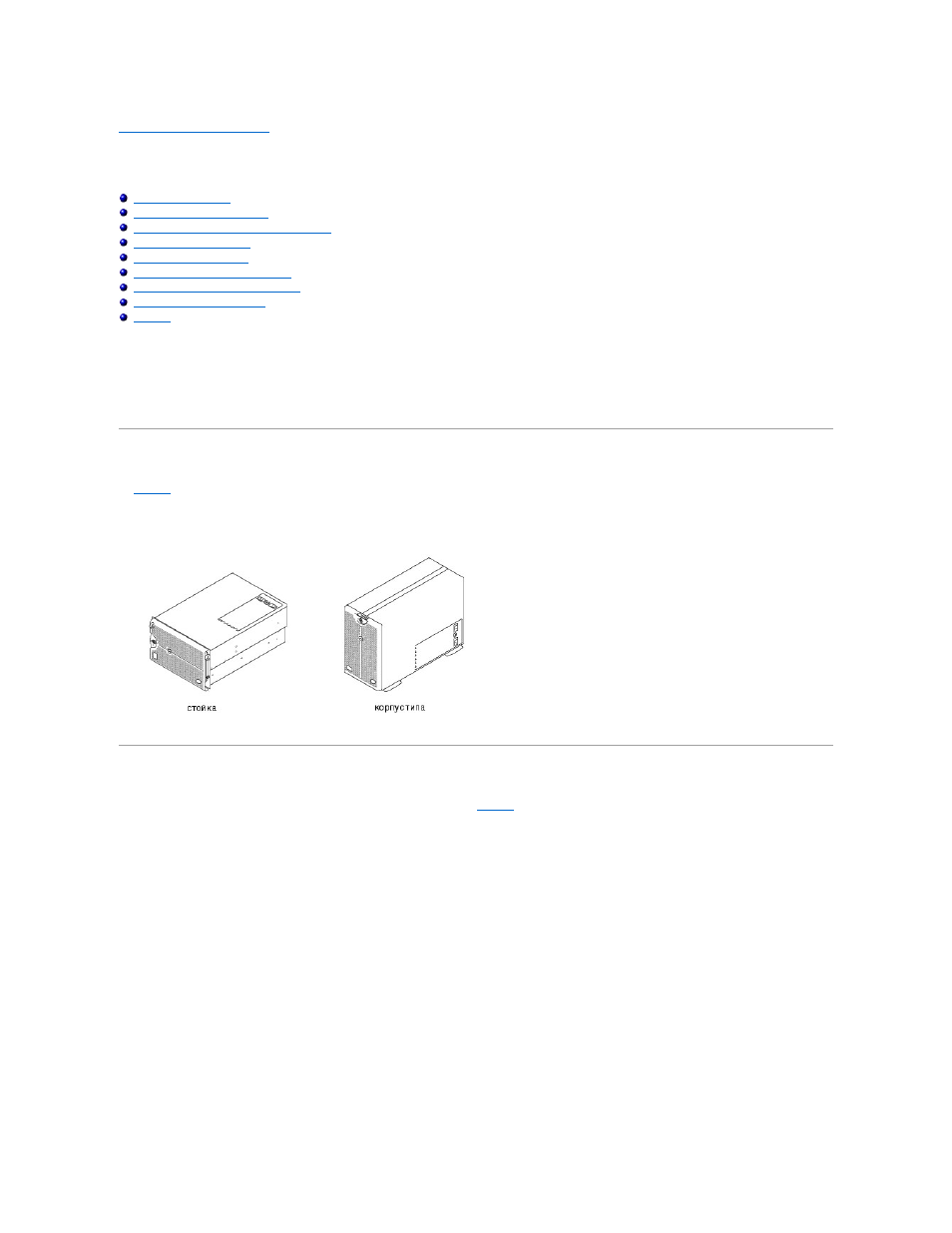

Рисунок 1-1. Ориентация системы
Индикаторы лицевой панели
Если в системе установлена лицевая панель
, она имеет два индикатора (см.
). Верхний индикатор состояния горит синим цветом, если система
работает нормально
. Если система требует внимания, загорается желтый предупреждающий индикатор. Желтый предупреждающий сигнал указывает
на проблемы с питанием
, системным вентилятором, вентилятором на блоке питания, температурой, жестким диском или платами расширения PCI.
Индикаторы на задней панели системы имеют то же назначение
, что и индикаторы лицевой панели.
Рисунок 1-2. Индикаторы лицевой панели
