ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ (СОЕДИНЕНИЯ)
Основные соединения
Перед тем, как подключать устройства или менять соединения, выключите питание и выньте вилку провода из розетки.
1. Подсоединение к разъемам SEND/RETURN (Посыл/Возврат)
DJ-микшера (если они у него есть)
Выполните соединения, используя кабели со штекерами диаметром 6,3 мм.
Настройте параметры микшера так, чтобы можно было использовать разъемы
SEND и RETURN.
•
•
Если микшер поддерживает цифровую связь, подключиться к нему можно с по-
мощью прилагаемого кабеля EFX LINK вместо аналогового с 6,3-мм штекером
(аудиосигналы, передаваемые по кабелю цифровой связи, имеют цифровой
формат).
•
. Подключение к микшеру (без разъемов SEND и RETURN) и
усилителю
Соединение производится при помощи кабеля с 6,3-мм штекерами или RCA-
кабеля.
Не подключайте сразу двумя типами кабелей, если преследуете одну и ту же
цель – пользуйтесь либо RCA-кабелем, либо кабелем с 6,3-мм штекерами.
•
•
Если вы хотите использовать аналоговый сигнал, не применяйте цифровых
соединений (при наличии соединений двух видов предпочтение отдается циф-
ровому сигналу).
Для цифровых соединений пользуйтесь коаксиальными RCA-кабелями. Устано-
вите переключатель OUTPUT fs SELECT в положение, которого необходимо для
нормальной работы подключенного компонента.
•

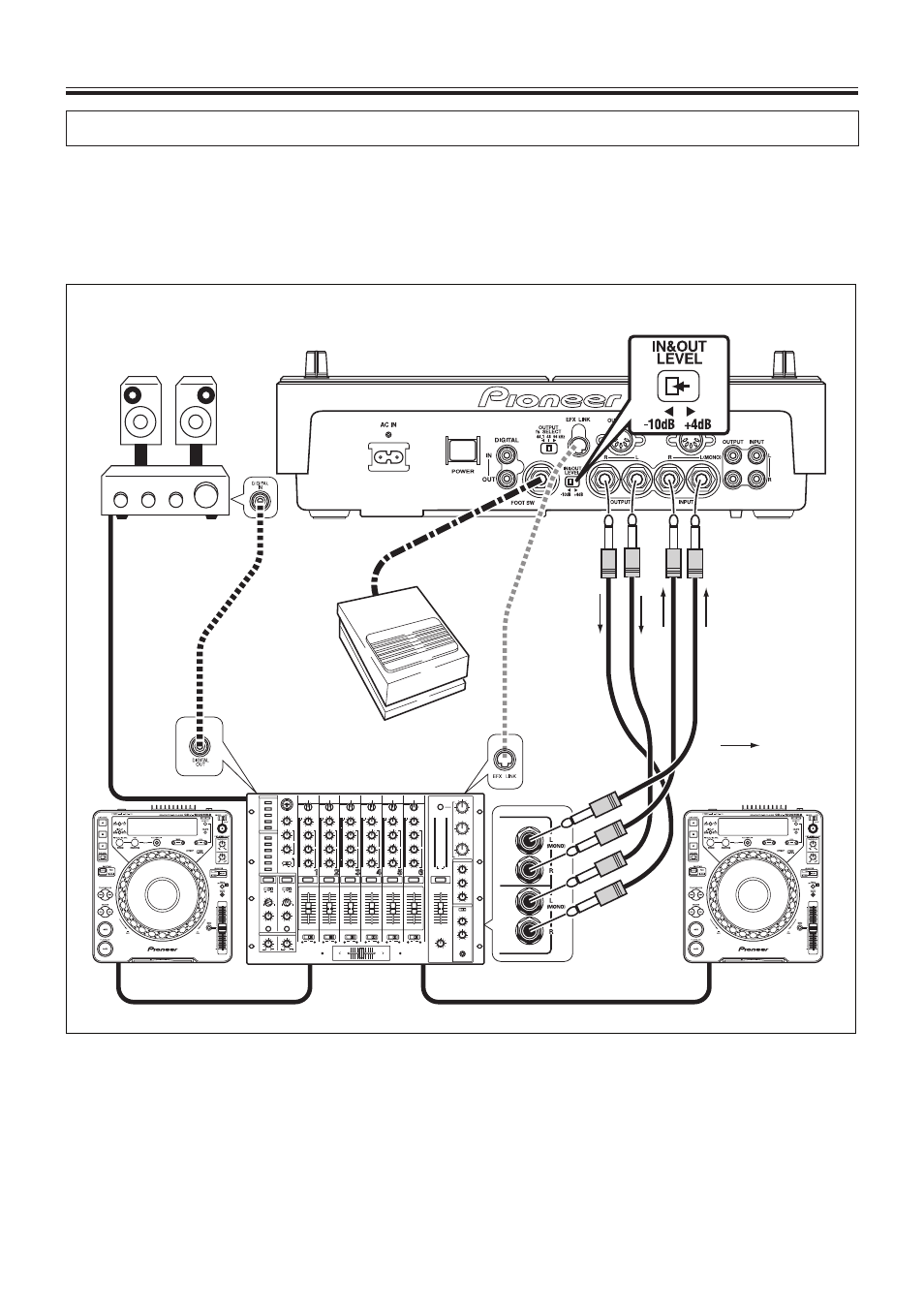

CH- –
Канал
Эффектор EFX-1000
Установите переключатель IN & OUT LEVEL
эффектора в положение [-10 dB].
•
Stereo Amplifier -
Стереоусилитель
FOOT SW –
Ножной
переключатель
OUTPUT -
Выход
INPUT - Вход
Foot switch (pedal
switch) – Педаль
ножного переклю-
чателя
Accessory
Digital link cable
– Прилагаемый
кабель цифро-
вой связи
EFX LINK
MASTER OUT- Общий выход
DJ Mixer - Микшер
SEND - Посыл
Signal flow
– Последова-
тельность обра-
ботки сигнала
RETURN - Возврат
DJ CD Player -
DJ CD-плеер
DJ CD Player -
DJ CD-плеер
CH-1 –
Канал 1
