7
ПРОЧЕЕ (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Общие характеристики
Питание ...............................................................120 В переменного тока, 60 Гц
Потребляемая мощность ........................................................................... 16 Вт
Температура окружающей среды при эксплуатации .................... от +5°C до +35°C
Относительная влажность ............................................5 - 85% (без конденсации)
Вес ......................................................................................................... 2,4 кг
Габариты ...............................................................320 (Ш) x 234 (Г) x 101 (В) мм
.
Аудиосекция
Частота дискретизации ............................................................................. 96 кГц
Аналого-цифровое, цифро-аналоговое разрешение ....................................24 бит
Диапазон воспроизводимых частот ................................................. 20 Гц - 22 кГц
Отношение сигнал/шум ............................................................................. 83 дБ
Искажения .............................................................................................. 0,02 %
Запас по мощности ...................................................................................19 дБ
Уровень входного сигнала ..............................................-10 дБВ/+4 дБн (22 кОм)
Уровень входного сигнала ......................................................... -10 дБВ / +4 дБн
(разъемы RCA: 1 кОм,
разъемы типа миниджек: 1 кОм)
*-10 дБВ / +4 дБн переключаемый.
. Входные/выходные разъемы
Линейный аудиовход
RCA ......................................................................................................... 2
Разъемы типа миниджек диаметром 6,3 мм ................................................ 2
Линейный аудиовыход
RCA ......................................................................................................... 2
Разъемы типа миниджек диаметром 6,3 мм ................................................ 2
Цифровой вход
RCA ......................................................................................................... 1
Цифровой выход
RCA ......................................................................................................... 1
Гнездо EFX LINK (миниразъем DIN) .................................................................. 1
Вход MIDI (5-контактный разъем DIN) .............................................................. 1
Выход MIDI (5-контактный разъем DIN) ............................................................ 1
. Комплектация
Инструкция по эксплуатации ........................................................................... 1
Кабель цифровой связи .................................................................................. 1
Сетевой шнур ................................................................................................ 1
Гарантия........................................................................................................ 1
ПРИМЕЧАНИЕ:
Дизайн и технические характеристики могут меняться без дополнительного
оповещения.

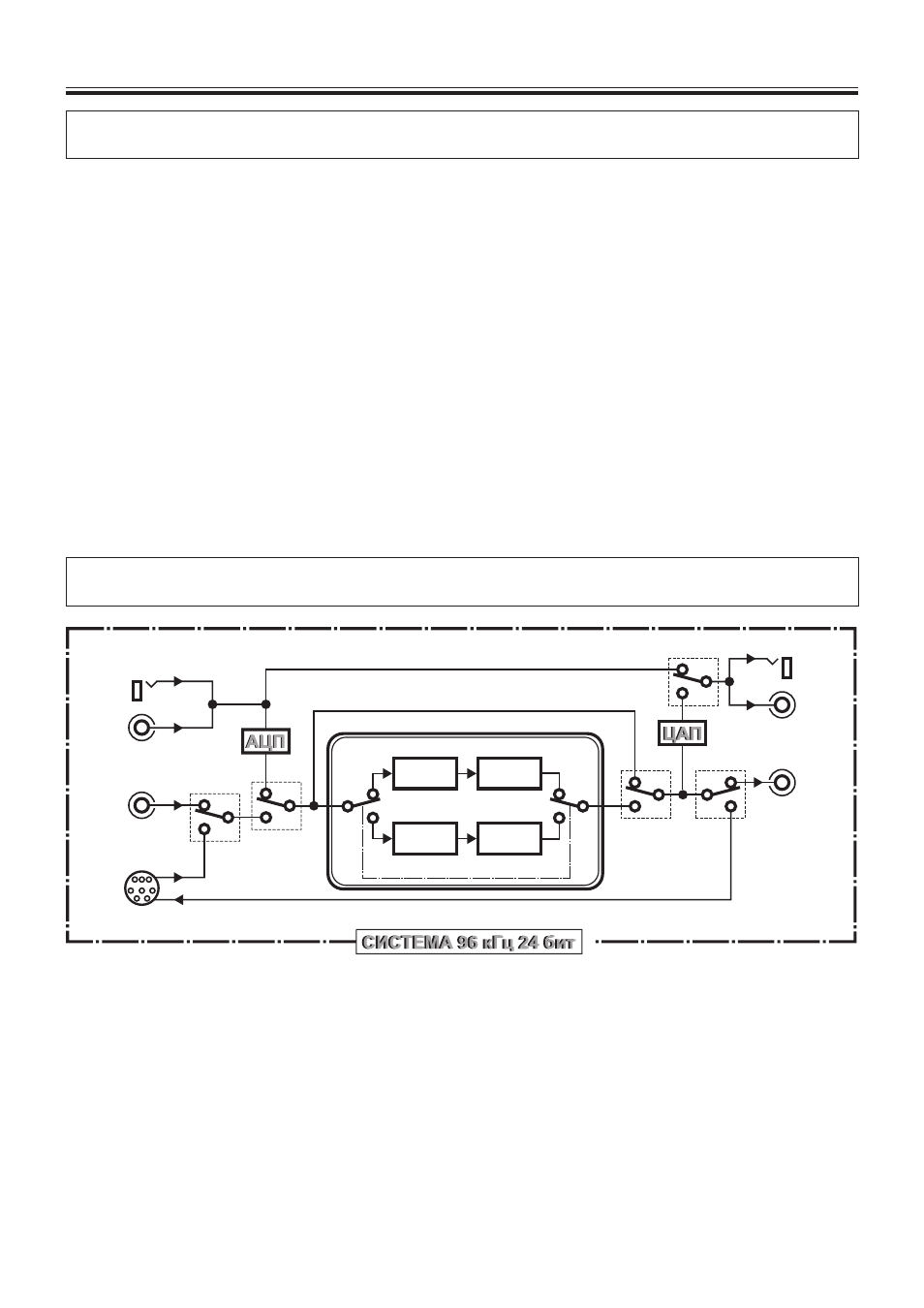

БЛОК-СХЕМА
АНАЛОГО-
ВЫЙ ВХОД
ЦИФРОВОЙ
ВХОД
EFX LINK
АНАЛО-
ГОВЫЙ
ВЫХОД
ЦИФРОВОЙ
ВЫХОД
ПРЯМОЕ ПРОПУСКАНИЕ АНАЛОГОВОГО СИГНАЛА
ПРЯМОЕ ПРОПУСКАНИЕ ЦИФРОВОГО СИГНАЛА
DSP-ПРОЦЕССОР
ПЕРЕКЛЮЧАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОСТИ
ОБРАБОТКИ СИГНАЛА
РИТМ
ТАКТ.ЭФ.
ТАКТ.ЭФ.
МАНИПУЛЯ-
ТОР
РЕГУЛЯТОР
