17
ЭКСПЛУАТАЦИЯ
ЭКСПЛУАТАЦИЯ

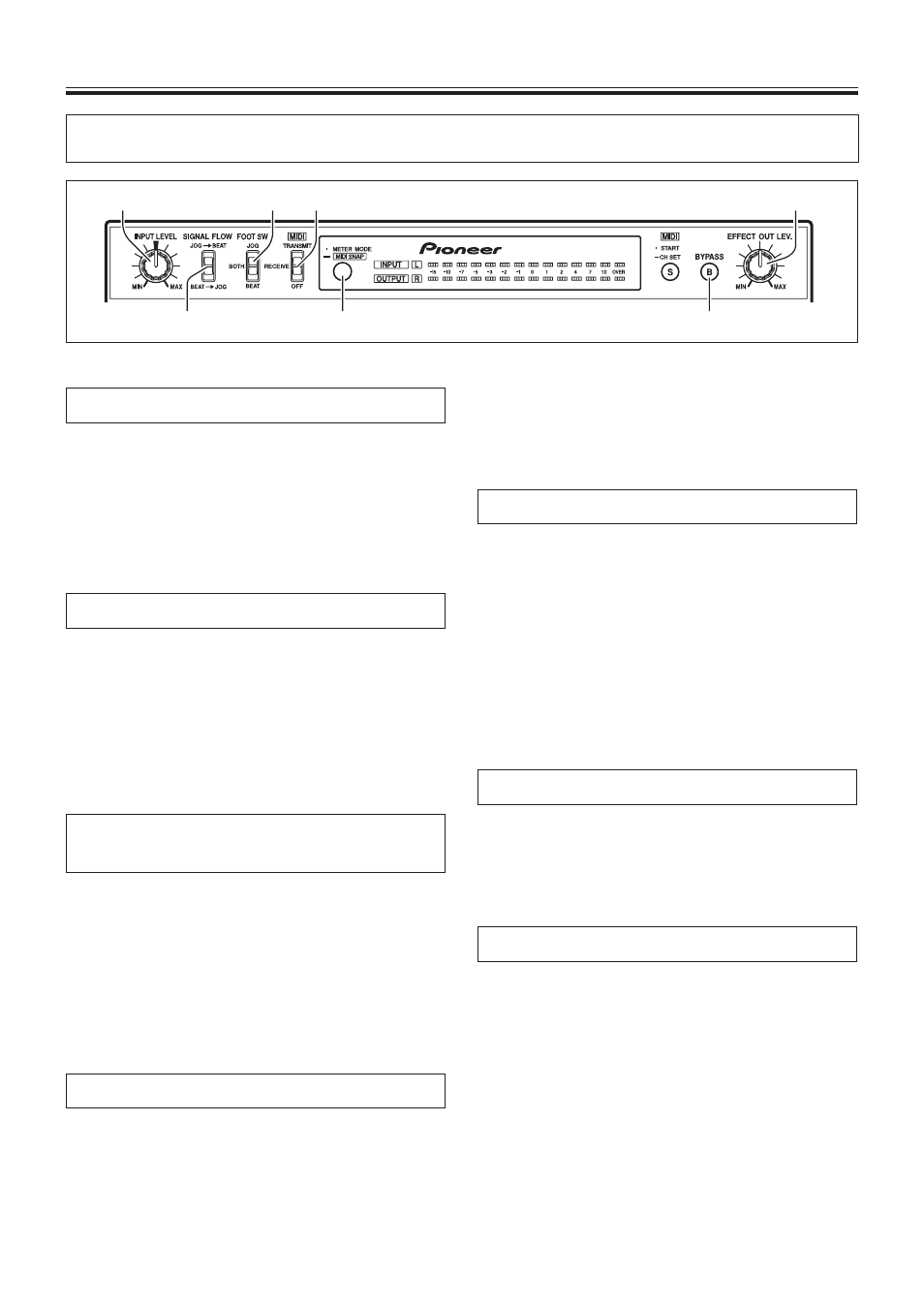

Регулятор уровня
входного сигнала Режим ножного
переключателя
MIDI (Передача/Прием/Выкл.) Регулятор выходного уровня эффектов
Последовательность обработки сигнала Режим функционирования индикатора
уровня сигнала Кнопка прямого пропускания сигнала
Настройка уровня входного сигнала
Отрегулируйте уровень входного сигнала, чтобы не допускать искажения звука.
Подайте сигнал на вход и, поворачивая регулятор, отрегули-
руйте уровень сигнала.
С помощью кнопки режима функционирования индикатора выберите отоб-
ражение входного стереофонического сигнала (INPUT, L, R).
Если нормальный уровень сигнала достижим только при установке регуля-
тора в крайнее положение [MIN] или [MAX], измените положение пере-
ключателя IN&OUT LEVEL (-10dB / +4dB) на задней панели устройства.
Настройка уровня вывода эффектов
Отрегулируйте уровень эффектов, которые накладываются на исходный сигнал в
блоке тактовых эффектов и блоке дискового манипулятора.
Подайте сигнал на вход и, поворачивая регулятор, отрегули-
руйте уровень вывода эффекта.
С помощью кнопки режима функционирования линейного индикатора выбе-
рите отображение выходного стереофонического сигнала (OUTPUT, L, R).
Если переключатели BEAT EFFECTS и DIGITAL JOG BREAK установлены
в положение OFF (Выкл.), при повороте этого регулятора уровень выходно-
го сигнала не изменяется.
Выбор последовательности обработки
сигнала
Выберите последовательность, в которой должна осуществляться обработка сигна-
ла (тактовые эффекты – дисковый манипулятор).
С помощью переключателя SIGNAL FLOW укажите последова-
тельность обработки сигнала:
Когда переключатель установлен в положение [JOG ➞ BEAT], на сигнал
накладываются сначала эффекты дискового манипулятора, а потом такто-
вые эффекты.
Когда переключатель установлен в положение [BEAT ➞ JOG], на сигнал
накладываются сначала тактовые эффекты, а потом эффекты дискового
манипулятора.
Выбор режима для ножного переключателя
Эта модель эффектора допускает подключение педали ножного переключателя
(продается отдельно) для включения/выключения блоков тактовых эффектов и дис-
кового манипулятора.
Установите переключатель в желаемое положение:
Когда переключатель FOOT SW установлен в положение [JOG], вы мо-
жете включать и выключать эффекты дискового манипулятора с помощью
педали.
■
•
•
■
•
•
■
•
•
■
•
Когда переключатель FOOT SW установлен в положение [BOTH], педаль
будет включать и выключать эффекты дискового манипулятора и тактовые
эффекты.
Когда переключатель FOOT SW установлен в положение [BEAT], с помо-
щью педали вы можете включать и выключать тактовые эффекты.
Выбор режима индикатора уровня сигнала
Индикатор уровня сигнала можно настроить на функционирование в разных ре-
жимах.
Нажатием кнопки METER MODE (Режим индикатора) выбери-
те желаемый режим.
При последовательном нажатии кнопки METER MODE происходит пере-
ключение индикатора с одного режима на другой:
Загораются надписи [INPUT] и [OUTPUT]:
➞
Отображается уровень входного и выходного сигналов в монофоничес-
ком режиме.
Загораются надписи [INPUT] и [L], [R]:
➞
Отображается уровень входного сигнала в стереофоническом режиме.
Загораются надписи [OUTPUT] и [L], [R]:
➞
Отображается уровень выходного сигнала в стереофоническом режиме.
Функция цифровой связи
Включение эффектов с помощью фейдера
Прилагаемый кабель цифровой связи позволяет подключить эффектор к DJ-мик-
шеру (DJM-1000), который поддерживает цифровую связь. Таким образом, с помо-
щью одного кабеля осуществляется соединение «посыл/возврат», позволяющее ис-
пользовать фейдер микшера для управления дисковым манипулятором эффектов.
Функция прямого пропускания сигнала
Эта функция позволяет получать сигнал на выходе в том же виде, в каком он был
подан на вход, не пропуская его через цепь эффектов.
Нажмите кнопку BYPASS, чтобы открыть сигналу прямой путь
от входа к выходу.
При нажатии кнопка BYPASS начинает мигать, и сигнал идет прямым путем
к выходу, минуя цепи обработки.
Когда кнопка BYPASS мигает, средства управления эффектора не оказыва-
ют влияния на входной сигнал.
•
•
■
•
■
•
•
