13. Отсоедините кабель дисплея , кабель индикатора питания, кабель камеры и кабель платы с индикаторами состояния от разъема на системной
плате .
14. Приподнимите системную плату под углом к боковой панели компьютера и отсоедините от системной платы кабель eSATA и кабель адаптера
переменного тока .
15. Приподнимите системную плату и извлеките ее из компьютера .
Установка системной платы
1. Установите системную плату в основание компьютера под углом .
2. Подсоедините кабель eSATA и кабель адаптера переменного тока к системной плате и установите системную плату на место.
3. Вверните обратно семь винтов , которыми системная плата крепится к основанию компьютера.
4. Подсоедините кабель дисплея , кабель индикатора питания, кабель камеры и кабель платы с индикаторами состояния к разъему на системной
плате .
5. Вверните обратно заземляющий винт кабеля дисплея , которым кабель заземления дисплея крепится к системной плате.
6. Установите оптический дисковод (см. раздел Установка оптического дисковода ).
7. Установите упор для рук (см. раздел Установка упора для рук ).
8. Установите мини -платы, если таковые имеются (см. раздел Установка мини -платы ).
9. Наклейте на радиаторы процессора новые термоохлаждающие накладки .
10. Установите радиаторы процессора (см. раздел Установка радиатора центрального процессора и раздел Установка радиатора /вентилятора
графического процессора ).
11. Установите задние крышки (см. раздел Установка задних крышек ).

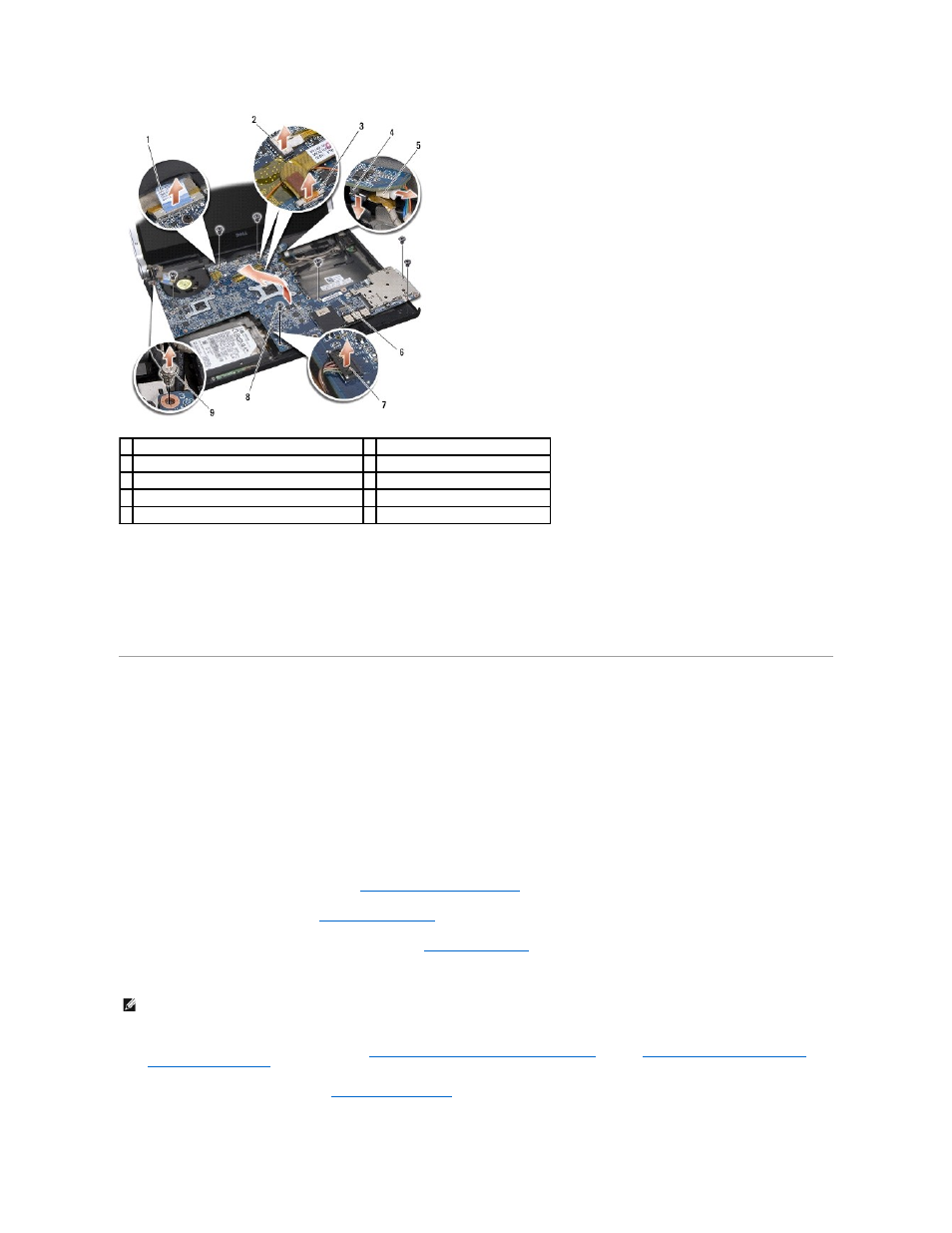

1 язычок кабеля дисплея 2 разъем кабеля индикатора питания
3 разъем кабеля камеры 4 разъем кабеля eSATA
5 разъем кабеля адаптера переменного тока 6 системная плата
7 разъем кабеля платы с индикаторами состояния 8 винты (7)
9 заземляющий винт кабеля дисплея
ПРИМЕЧАНИЕ . При замене процессора или системной платы наклейте термоохлаждающие накладки , имеющиеся в комплекте, на радиатор
центрального процессора и радиатор графического процессора , чтобы обеспечить требуемую теплопроводность.
