Разъем eSATA
Dell™ Studio XPS™ 1340 Руководство по обслуживанию
Извлечение разъема
eSATA
1.
Следуйте инструкциям
, описанным в разделе
Подготовка к работе с внутренними компонентами компьютера
.
2.
Снимите дисплей в сборе
(см. раздел
Снятие дисплея в сборе
).
3.
Извлеките системную плату
(см. раздел
Извлечение системной платы
).
4.
Выверните два винта
, которыми крепится разъем eSATA.
5.
Извлеките кабель
eSATA из направляющего желобка.
6.
Приподнимите разъем и кабель
eSATA и извлеките их из основания компьютера.
Установка разъема
eSATA
1.
Установите разъем
eSATA в основание компьютера.
2.
Вверните обратно два винта
, которыми крепится разъем eSATA.
3.
Уложите кабель
eSATA в направляющий желобок.
4.
Подсоедините кабель
eSATA к разъему на системной плате.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности см. на главной странице раздела
«Соответствие нормативным требованиям» по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда заземлитесь
, используя антистатический браслет или периодически прикасаясь к
неокрашенной металлической поверхности корпуса компьютера
(например, к задней панели).
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. Гарантия не распространяется на
повреждения
, причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Подготовка к работе с
внутренними компонентами компьютера
) перед началом работы с внутренними компонентами компьютера.

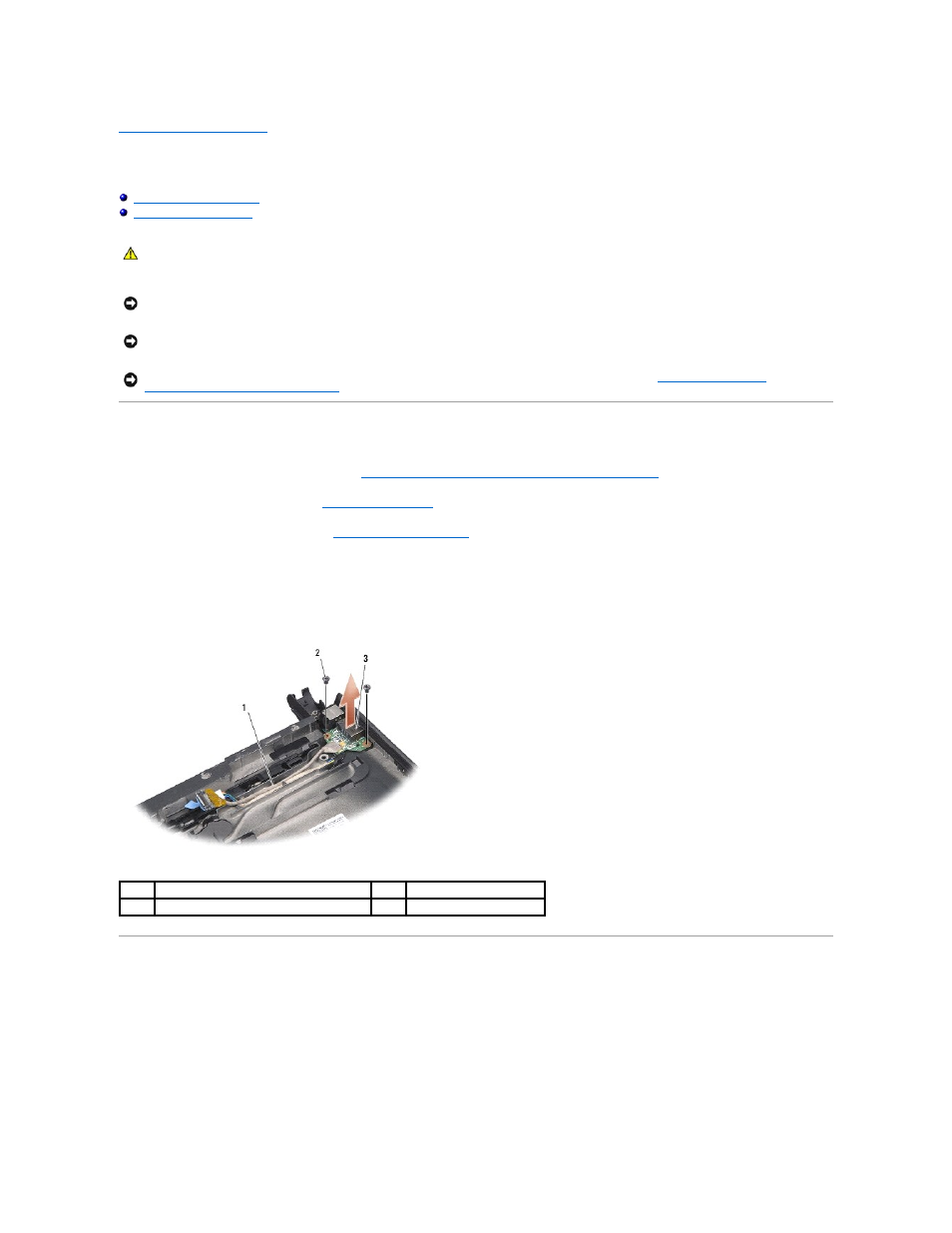

1
укладка кабеля
2
винты
(2)
3
разъем
eSATA
